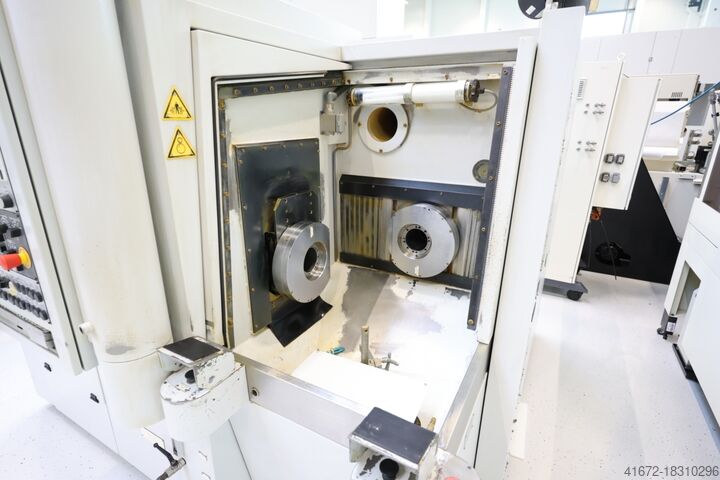

Kegelwiel testmachine

KLINGELNBERG T60A

Toestand: gebruikt, Bouwjaar: 2007, Wieldiameter - max. 500 mm Hypoïde aanpassing ±70 mm Dwarsas hoek 90 ° Afstand Y-as 150 - 350 mm Afstand Z-as 120 - 340 mm Toerentalbereik - traploos 0 - 5000 tpm Koppel op de spindel 57 Nm Kegel 99,2 mm Intrekkracht - gereedschapsklemming 23000 N Remkoppel max. 93 Nm Totaal aangesloten vermogen 20 kVA Totaal benodigd vermogen 15 kW Machinegewicht ca. 6 ton Benodigde ruimte ca. 2,35 x 2,24 x 2,5 m Werkbereik: Diameter schijfwiel max. - 500 mm Hypoïdverstelling X (v) - ±70 mm Ashoek - 90° Afstand Y-(H) as ringwiel/flens rondsel - 150 ... 350 mm Afstand Z-(J) as rondsel/flens tandwielas - 120 ... 340 mm Rondsel kop: Toerentalbereik, traploos - 0 ... 5000 min-¹ Koppel - 57 Nm bij n= 0 ... 1240 min-¹ Koppel - 54 Nm bij n= 1240 ... 5000 min-¹ Inwendige conus (met adapter) - Ø99,2 mm (#39) Intrekkracht voor gereedschapsklemming max. - 23000 N Schijfkop: Toerentalbereik, traploos - 0 ... 3000 min-¹ Koppel - 95 Nm bij n= 0 ... 750 min-¹ Koppel - 93 ... 24 Nm bij n= 750 ... 3000 min-¹ Binnenconus (met adapter) - Ø99,2 mm (#39) / (Ø35,6 mm (#14)) Intrekkracht - Max. 23000 N Maximaal kroonwielkoppel - 93 Nm tot 3000 min-¹ Rondselsnelheid bij i = 1 Iedeukitxopfx Ag Djaw : 4 Maximumkoppel kroonwiel - 93 Nm tot 1200 min-¹ Rondselsnelheid bij i = 1 : 1.6 Maximumkoppel kroonwiel - 59 Nm tot 1200 min-¹ Aftasttoerental bij i = 1 : 1 Maximaal Elektriciteit: Totale aangesloten belasting - 20 kVA (effectief machinevermogen) Spanning - 3 x 400V (andere op aanvraag) Spanningstolerantie - ± 10% Frequentie 50 Hz (andere op aanvraag)

Toestand: gebruikt, Bouwjaar: 2008, Wieldiameter - max. 700 mm Module - max. 10 (18) Module - min. 1 Tafeldiameter 530 mm Tafelsnelheid max. 350 1/min Hartafstand 50 - 680 mm Werkstukgewicht 4.000 kg Axiale verplaatsing 1.000 mm Tangentiële verstelling 300 mm Zwenkhoek max. + / - 45 graden Aandrijfvermogen 32 kW Spiltoerental 3.500 - 12.000 omw/min Gereedschapsdiameter 320 mm Isdpfx Ajyv Ipfjg Deaw Totale vermogensbehoefte 80 kW Machinegewicht ca. 25,00 t

Toestand: goed (gebruikt), Bouwjaar: 2000, tandwieldiameter: 449 mm, Uitgerust met: Fanuc 150MB CNC Besturing Droog snijden Snijwond Spaanafvoersysteem Automatische deuren Hydraulisch systeem Smeersysteem Werklamp Stapellicht Specificaties: Grootste snelheidsverhouding: 10:01 Werkgebied (doorlopend): Grootste tanddiepte: 15,24 mm Grootste breedte tandvlak: 50,8 mm As werkgebied: Horizontale beweging X-as: -114 - 178 mm Verticale beweging Y-as: -178 - 190 mm Beweging van de grondplaat van de wagen Z-as: -10,16 - 500 mm Zwenkbereik werkstukkop B-as: -3 - 90 graden Maximale afstand machinemidden tot spilzijde: 165 mm Aantal tanden: 5-200 Inclusief Max. Tandwielsteek Dia. van typische 35 Deg. Spiraalhoek Tandwiel Gebruiken Max. Snijder Dia. 12" frees bij de volgende verhoudingen: Vlak frezen 1 x 1 - 13,5" - 342,9mm 2 x 1 - 16,0" - 406,4mm 5 x 1 - 17,7" - 450,0mm Vlakfrezen (frees met diameter 210 mm) 1 x 1 - 10.560" - 268,22mm 2 x 1 - 10.286" - 275.00mm 5 x 1 - 11.810" - 300.00mm Freeskop Diameter: Helixact: 100,125,169,200,250,320mm Continue Gumprocedure, Teichloorethyleen: 102 - 210 mm Werkstukspindel: Boren van grote diameters: 5 3/64" Kegel naar boven op 304,8 mm (1 voet): 21/32" Diepte van de kegel: 5,29" Diameter van de hele spindel perforeren: 3.35" Snelheden: B-Axle Werkstukkop Sleepas: 30 graden A-Axle werkstukspil Aantal omwentelingen: 0 83 min-1 X-as horizontaal: 80 mm/sec Isdpforuakgjx Ag Dsaw Y-as verticaal: 80 mm/sec Z-as basisplaat: 80 mm/sec Benodigde ruimte L x B x H (bij benadering): 4,75 x 3,40 x 2,54m / 188" x 134" x 100" Machinegewicht (bij benadering): 10980 kg

Toestand: gebruikt, Bouwjaar: 2014, Technische details: Wieldiameter - max.: 150 mm Wielbreedte: 350 mm Iajdpfx Agextbmie Dew Module - max.: 4 Totale benodigde vermogen: 48 kW Machinegewicht ca.: 13 t Benodigde ruimte ca.: 4,88 x 4,40 x 3,56 m Spindelsnelheden: 100-1000 tpm In- en uitvoer kettingband met gereedschapshouders, spaantransporteur, hydrauliekunit en airconditioning

Bouwjaar: 2012, Toestand: gebruikt, Wieldiameter - max. 180 mm Iajdpfx Asymf Dajg Dew Wielbreedte ca. 220 mm Module - max. 3 / 5 mm Besturing Siemens 840D sl Max. radiale snelheid 5000 mm/min Werkstukdiameter - max. 180 mm Tafel draaisnelheid 800 omw/min Tafeldiameter 145 mm Axiale verplaatsing 250 mm Axiale verplaatsing 300 mm Max. spankracht 13 kN Zwenkbaar +/- 45° Aandrijfvermogen 23 kW Toerental 6000 omw/min Gereedschapsdiameter max. 90 mm Max. gereedschapopspandlengte 211 mm Module voor wielenfrezen max. 3 Module voor profielbewerkingen max. 5 Max. tangentiële snelheid 7500 mm/min Machinegewicht ca. 9,5 t Benodigde ruimte ca. 4,5 x 3,5 x 2,7 m Uitrusting / Accessoires: - De machine is uitgerust voor droogfrezen. - Werkstukmagazijn - Parallelgrijper: - Werkstukgewicht vormgesloten max. 15 kg - Werkstuklengte max. 400 mm

Toestand: uitstekend (gebruikt), Bouwjaar: 2019, machine-/voertuignummer: 32006, ingangsspanning: 480 V, De Sprinter voor tandwielen met een kleine diameter tot 100 mm De 100S Tandwielmachine is ideaal voor kleine tandwieloppervlakken, voor het vormen van rechte en schuine tandwielen, inwendig en uitwendig, en voor gekroonde en conische tandwielen. Met slechts 6 m2 is de 100S een van de meest compacte machines in zijn klasse. Uitgerust met: Siemens Sinumerik 840D SL Besturing Hydraulisch systeem 180 graden belastingssysteem HSK-63 as Automatische slagaanpassing Spanentransporteur Mand met spanen Flexlink Automatisering Festo Pneumatiek Rittal paneelbehuizingen Koelmachine 480/3/60, 35 KvA Motor & regelingen Specificaties: Werkstuk met extern tandwiel: -Grootste module (staal met ongeveer 600 N/mm2): 3 mm -Maximale breedte: 26 mm -Maximale diameter: 100 mm Werkstuk met intern tandwiel: -Grootste module (staal met circa 600 N/mm2): 3 mm -Maximale breedte: 26 mm -Maximale zwenkdiameter: 150 mm -Maximale binnendiameter: 100 mm Gereedschap: -Zetkegel in de freesspindel: HSK-D63 -Diameter freesspindel: 85 mm -Maximale slaglengte: 30 mm Machineverplaatsingen: -Radiaal (X-as): 180 mm -Kolom kantelen (B-as): -1 - +11 Graden Werkstuktafel machine: -Uitwendige diameter: 220 mm -Klemdiameter: 160 mm -Boring: 63 mm Snelheden: Isdpfx Aertrvysg Dsaw -Aanvoersnelheid X-as: 12.000 mm/min -Werkstuktafel (C-as): 0-400 min-1 -Frees (C2-as): 0-300 min-1 -Spindelslag (A-as): 500-3.000 min-1 Elektrische uitrusting: -Bedrijfsspanning: 480V -Voedingsspanning: 115V -Stuurspanning: 24V -Frequentie: 60 Hz -Aangesloten belasting van machine: 35 kVA -Kabeldoorsnede: 35 mm2 -Beveiliging: 80 A Totale afmetingen van de machine (L x B x H): 3.380 x 3.950 x 3.015 mm Gewicht van de machine: 7.800 kg

Toestand: gebruikt, Bouwjaar: 2001, Technische details: Wieldiameter - max.: 200 mm Wielbreedte: 50 mm Module - max.: 6 Tafeldiameter: 168,14 mm Boringdiameter: 65,532 mm Machinegewicht ca.: 11 t Ijdpfjxz Avbox Ag Dsaw Tafeltoerentalbereik: 0-1.000 omw/min Min./max. slaglengte: 0-70 mm Aant. slagen ram: 180-1.800 stuks Met deze machine kan men een Tandler vertanding maken. Voor een schuine vertanding is echter een speciale schuine vertandingsgeleiding (helical guide) nodig.

Toestand: gebruikt, Bouwjaar: 1991, Wieldiameter - max. --- mm Wielbreedte --- mm Module - max. --- Iedpfx Asya Eqasg Dsaw Module - min. --- Besturing --- Totale vermogensbehoefte --- kW Machinegewicht ca. --- t Benodigde ruimte ca. --- m

Toestand: goed (gebruikt), Bouwjaar: 2002, Type klembare snijkop (max.) 460 mm Gewicht snijkop (max.) 150 kg Diameter montageschijf voor maaikoppen (Ø) 360 mm Montagekegel voor maaikoppen Nominale diameter Ø 58,227 mm Rijafstand - z 200 mm Diagramregistratie vergroting ±10 - ± 500 µm Machinegewicht ca. 2,3 ton Benodigde ruimte ca. 2 x 1,5 x 2,03 m Bij het fabricageproces van conische tandwielen speelt de kwaliteit van het gebruikte snijgereedschap een doorslaggevende rol. gereedschap een doorslaggevende rol. Vooral bij hoge tandwielsnijkwaliteit en een lange standtijd kan alleen met nauwkeurig worden bereikt met nauwkeurig afgestelde snijkoppen. Met het Oerlikon CS 200 meskop-instel- en testapparaat kunnen de afzonderlijke messen snel en eenvoudig worden ingesteld. en eenvoudige instelling van de afzonderlijke messen, het controleert de positie en documenteert en documenteert de meetresultaten. De meetprocedure op het CNC-gestuurde testapparaat is gedeeltelijk geautomatiseerd: De afzonderlijke handelingen voor het uitvoeren van de handelingen voor het uitvoeren van de reeks worden op het scherm weergegeven via de operatorbegeleiding. De positionering van de afzonderlijke messen in de snijkop en de hoogte van de mespunten zijn is grotendeels automatisch dankzij een speciale volgorde en wordt tegelijkertijd gedocumenteerd via een uitloopdiagram. Een volgende meetprocedure controleert de radiale positie van de binnenste en buitenste snijkanten van alle messen in de snijkop. snijkop. Als afzonderlijke testparameters op de messen niet overeenkomen met de de tolerantiespecificaties, kan deze individueel worden bijgesteld. De combinatie van halfautomatische instelvolgorde, operatorgestuurde instelhandelingen en automatisch Isdjw N S E Aspfx Ag Djaw door de operator gestuurde instelhandelingen en automatische meetvolgorde kunnen snijkoppen gemakkelijk, snel en uiterst nauwkeurig ingesteld worden. Operatorgestuurde instel- en testprocedure - Grafische weergave van het ontwerp van de snijkop en meetresultaten met tolerantiecontrole tolerantiecontrole - Instructies voor de operator in platte tekst Instructies voor de operator in platte tekst (zonder gecodeerde informatie) - Eenvoudige toewijzing van de meetresultaten aan de messen - Documentatie van de instelling en meetresultaten via printer - Instel- en testvolgorde geschikt voor ARCON®, RSR, Spirapid, SPIRON®, TRI-AC® types - Interface voor neutrale gegevens

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2011, Functionaliteit: volledig functioneel, CNC kegelwiel-freesmachine met boogvertanding Iasdpfx Agew Tfb Sj Dow Gleason nr. 631 Bouwjaar: 2011 Besturing: SIEMENS 840d Retrofit uitgevoerd in 2011/2012 met nieuwe besturing, aandrijvingen enz. De machine is in 2011 volledig gereviseerd. Er zijn een nieuwe besturing en aandrijvingen geplaatst.
