Afbraammachines tweedehands te koop (14)

Toestand: uitstekend (gebruikt), Bouwjaar: 1999, bedrijfsturen: 67.760 h, Functionaliteit: volledig functioneel, Algemene Machinedata Fabrikant: Hurth / Modul Machinetype: CNC Vertandingsfreesmachine (Hoog-nauwkeurig) Besturingssysteem (CNC): Siemens SINUMERIK 840C Bouwjaar: 1999 Machinegewicht (circa): 11.000 kg (11 ton) Aangesloten totaalvermogen (circa): 30 kVA Werkstuk- en bewerkingscapaciteit Maximale werkstukdiameter: 315 mm Maximale module (nominaal voor staal): 6 mm Maximale freesslag (axiale verplaatsing, Z-as): 400 mm Itsdpfex Ez Ersx Ac Njr Maximaal werkstukgewicht (tafelbelasting): 500 kg Werkstuktafeldiameter: 320 mm Tafelsnelheid (max.): tot 250 omw/min Vertandingsfrees-spil Freesspilconus: SK 40 of vergelijkbare hoge nauwkeurigheid Maximale freeschijfdikte: 130 mm Maximale freesschijflengte: 280 mm Maximale freesspiltoerental: 1.500 omw/min Freesspilaandrijfvermogen (S6): tot 25 kW Kopzwenkhoek (B-as): ±45 graden Asverplaatsingen en voeding Radiale verplaatsing (X-as / gereedschapsinvoer): 350 mm Axiale verplaatsing (Z-as / freesslede): 400 mm Maximale verschuivingsslag (V-as / tangentiële verplaatsing): 240 mm Maximale snelverplaatsing (X/Z): 15.000 mm/min Voedingssnelheid (axiaal/radiaal): 0,1 tot 10.000 mm/min

Toestand: gebruikt, STRAUSAK HS 30 is een wieltandfreesmachine voor nauwkeurige bewerkingen, met hoge precisie en betrouwbaarheid. Werkstuk-Ø 0,2–35 mm; grootste module 1,00; vertandingslengte 22 mm; tanden 2–390; frezer-Ø 6–24 mm. Traploze freestoerental 400–13.000 t/min. Aansluiting 50 Hz, 3x380 V; gewicht ≈600 kg; afmetingen L800×B800×H1450 mm. Uitvoering met PLC-besturing, laadvoorziening, opvangsysteem voor onderdelen, lamp en koelsysteem. Bereikt nauwe toleranties; typische sectoren: automotive, horlogemakerij, werktuigmachinebouw, luchtvaart, medische technologie. Itedjxyxxispfx Ac Njr

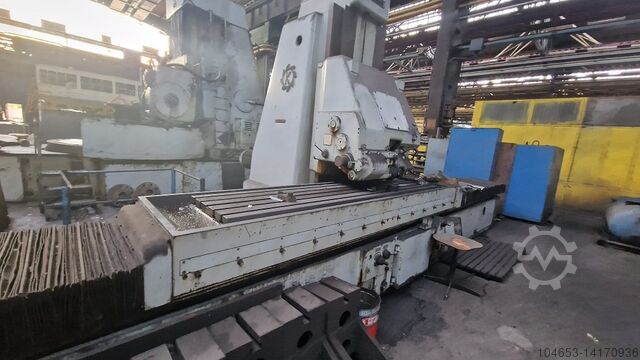

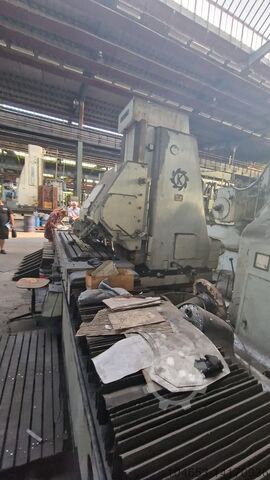

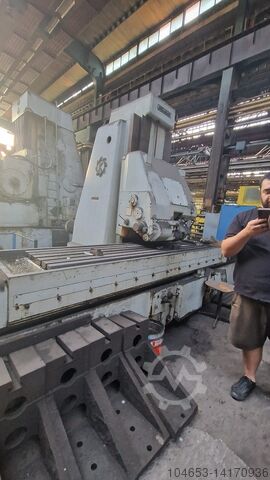

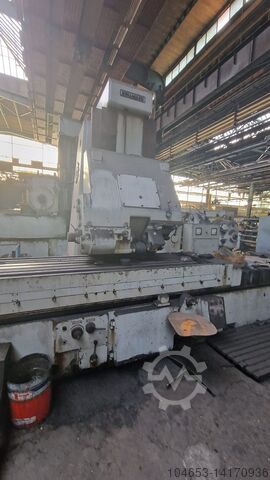

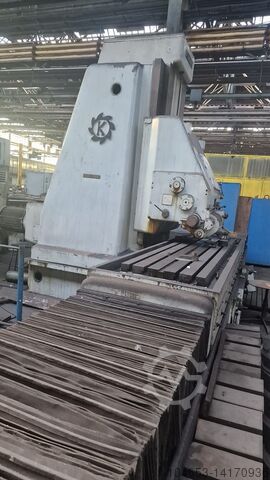

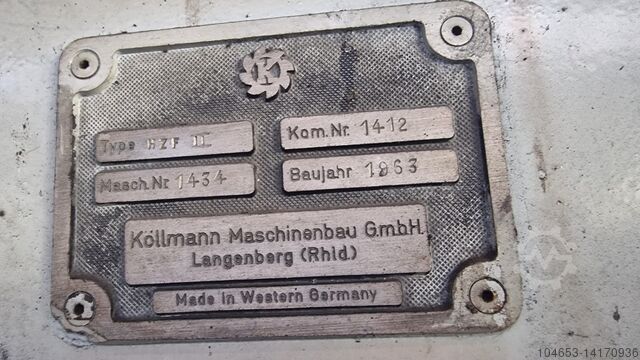

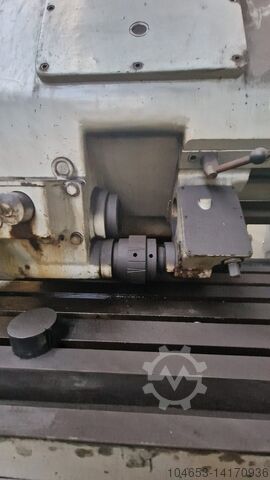

Toestand: uitstekend (gebruikt), Bouwjaar: 1963, Functionaliteit: volledig functioneel, machine-/voertuignummer: 1434, wormwielen Kollmann HZF II Ijdpfx Acsqur H Es Njtr

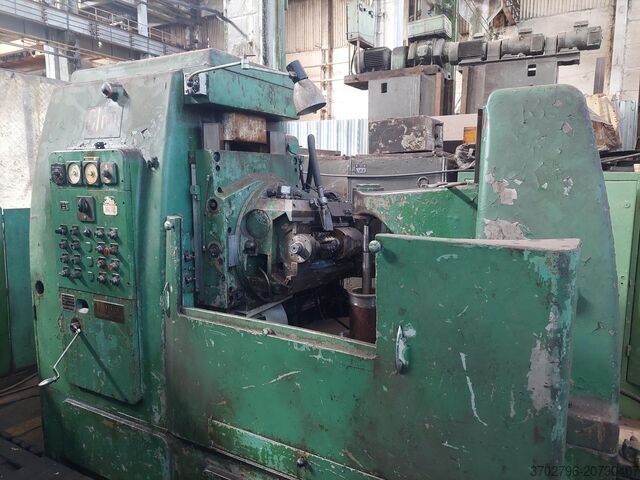

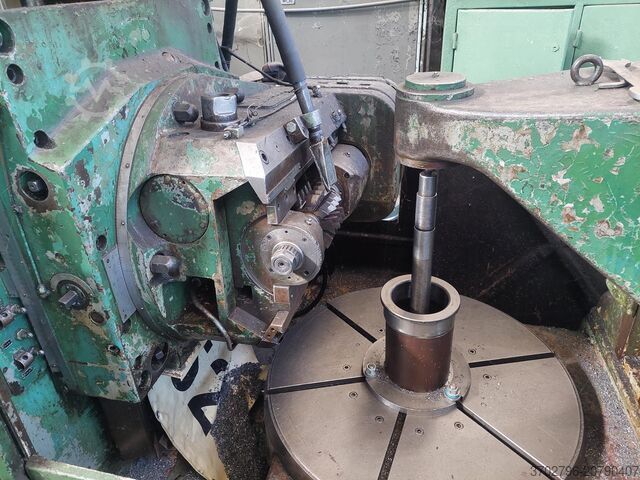

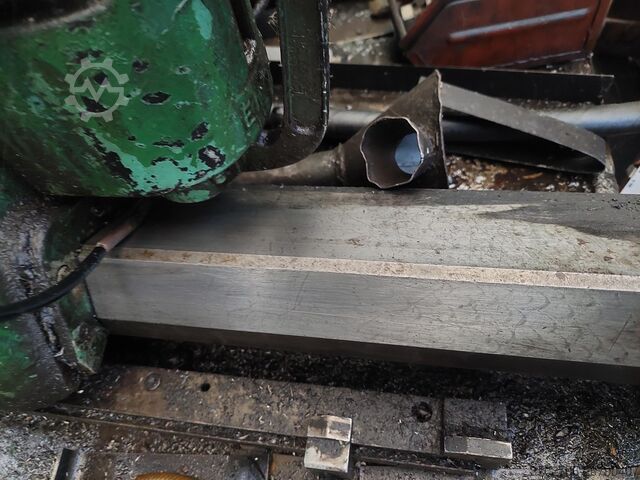

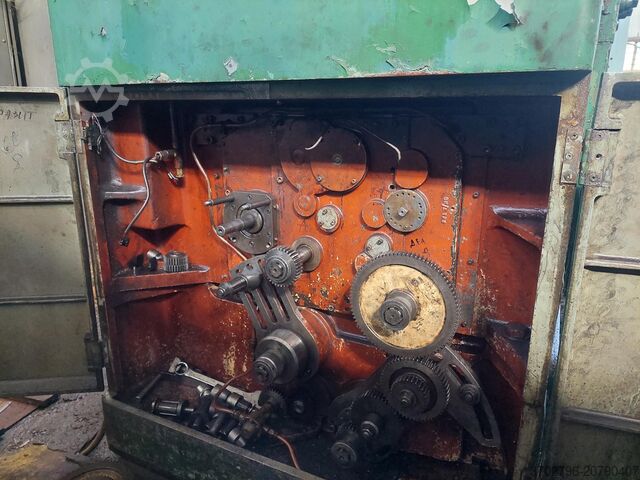

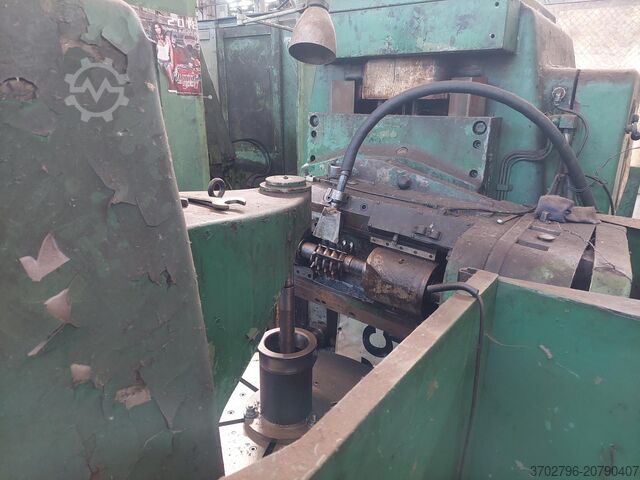

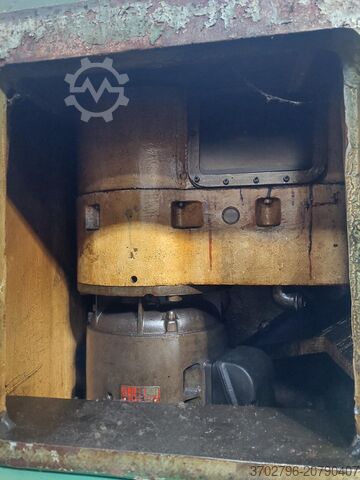

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1966, bedrijfsturen: 100.000 h, Functionaliteit: volledig functioneel, werkstukgewicht (max.): 11.500 kg, aanvoer lengte X-as: 483 mm, voedingslengte Y-as: 381 mm, voedingslengte Z-as: 521 mm, draaitafeldiameter: 737 mm, tafel diameter: 737 mm, totale lengte: 3.960 mm, tandwieldiameter: 914 mm, totale hoogte: 2.300 mm, totale breedte: 2.130 mm, ingangsfrequentie: 50 Hz, werkstukdiameter (max.): 914 mm, type ingangsstroom: driefasig, spilsnelheid (max.): 200 rpm, spindelsnelheid (min.): 50 rpm, slijpspil-motorvermogen: 7.500 W, totaalgewicht: 8.000 kg, toerental (max.): 300 rpm, toerental (min.): 65 rpm, Machinebeschrijving — Churchill U/PH 3615 Tandwielsteekmachine De Churchill U/PH 3615 is een zware tandwielsteekmachine ontworpen voor de nauwkeurige en efficiënte productie van rechte en schuine tandwielen. Met zijn robuuste en stijve frame biedt deze machine uitstekende stabiliteit en hoge snijprestaties, zelfs onder veeleisende industriële omstandigheden. De machine is uitgerust met een verticale steekspindel met traploos regelbaar toerental, waardoor operators de snijsnelheid kunnen optimaliseren voor verschillende tandwielmaten en materialen. De solide constructie minimaliseert trillingen en staat garant voor constante tandwielkwaliteit, ook bij langdurige productieruns. Iodpfx Acsx Itfis Notr Deze steekmachine kan grote werkstukken tot 914 mm diameter verwerken en ondersteunt een breed scala aan tandwielbreedtes, waardoor hij geschikt is voor zowel middelzwaar als zwaar bewerkingswerk. De aanzienlijke draaitafel (diameter 762 mm) en ruime verplaatsingsmogelijkheden bieden flexibiliteit voor diverse tandwielconfiguraties. De hoofdaandrijving is uitgerust met een krachtige 10 pk (ca. 7,5 kW) motor, die betrouwbare kracht levert voor stabiel snijden. De horizontale verplaatsing van de werktafel bedraagt 483 mm, terwijl de verticale verplaatsing van de gereedschapsslede 381 mm is, wat zorgt voor precieze beweging in de X- en Y-as. De steekcarriageslede biedt 127 mm slag in de Z-as, waardoor een effectieve dieptecontrole mogelijk is tijdens het steken. Het toerental van de steekspindel is continu instelbaar tussen 50 en 200 tpm, wat aanpassing aan verschillende snijomstandigheden mogelijk maakt. De verticale voeding varieert van 0,38 tot 5 mm/omw, wat een soepele en gecontroleerde benadering van het gereedschap op het werkstuk garandeert. Gemaakt in 1966 en gebouwd voor duurzaamheid, is de Churchill U/PH 3615 nog steeds een betrouwbare en volledig functionele machine voor industriële tandwielproductie van groot formaat. Zijn stevige frame, nauwkeurige aandrijvingen en flexibele voedingsmogelijkheden maken hem tot de machine bij uitstek voor bedrijven die op zoek zijn naar betrouwbare prestaties in tandwielproductie. Samengevat biedt de Churchill U/PH 3615: - Robuuste, industriële bouwkwaliteit - Grote werkstukcapaciteit en flexibele slaglengtes - Instelbare spindelsnelheden en voedingssnelheden - Betrouwbare werking, geschikt voor continue tandwielproductie.

Bouwjaar: 1991, Toestand: gebruikt, Diameter wiel - max. 400 mm Aantal tanden - max. 150 Module - max. 5 Totaal benodigd vermogen 16 kW Machinegewicht ca. 10 ton P R E W E M A CNC tandwielkastmachine in continu hobbing proces voor het vlakken van externe en interne tandwielen op glijbussen, synchronisatieringen, koppelingslichamen, startertandwielen, tandwielen, enz. Type SynchroForm W 2 - 1 Jaar 1991 Machinenr. 05610 Ijdpfot Hwyljx Ac Nstr Werkstukdiameter min./max. 30 - 400 mm Aantal tanden 6 - 150 Module max. 5 Gereedschapopname/kolf Ø SK 30 / 20 mm Gereedschapstoerental/spilvermogen max. toerental 4.000 tpm of 1,8 kW Aanzet dwars en in de lengterichting 0,001-12 m/min. Werkstuksnelheid max. (1,5 kW) -C-as- 2.000 rpm Totale aandrijving ca. 16 kW - 380 V - 50 Hz Gewicht ca. 10.000 kg Accessoires / speciale uitrusting "BWO (HECKLER & KOCH) CNC-besturing type 785 H voor in totaal 7 assen met beeldscherminvoer en alle noodzakelijke bewakings- en foutdiagnosesystemen voor volledig automatisch werkproces. "2 freesspindels links en rechts, die in alle benodigde hoekposities kunnen worden ingesteld hoekposities, CNC gestuurd: Z en W assen = gereedschapskruisslede X- en U-as = kruisslede gereedschap / X- en U-as = langsglijslede gereedschap, L- en O-as = freesspindel, C-as = rotatie werkstukspindel. Handbediening: gereedschapslede draaiplaat (B- en E-as), verticale verstelling (V- en Y-as), inclinatie gereedschapskop (A- en D-as) elk (A- en D-as) elk met ROD voor digitale weergave in de besturing. "Hydraulisch bediende werkstukkleminrichting in combinatie met een beladingsautomatisering door middel van werkstukaanvoer/transportband en zwenklader evenals luchtsysteemregeling voor het werkstuk. "Koelapparaat met spanentransporteur, geluiddichte behuizing, centrale smering, ingebouwd hydraulisch systeem, pneumatisch geregelde veiligheidsdeuren, ontbraamapparaat, enz. Machine werkt volgens het hobbing-principe met elektronisch gesynchroniseerde gereedschaps- en werkstukassen gereedschaps- en werkstukassen voor het bewerken van rechte dakvormen zowel symmetrisch als asymmetrisch. symmetrisch en asymmetrisch. Het wordt gekenmerkt door een hoge productiviteit en nauwkeurigheid. Conditie : goed tot zeer goed - binnenkort klaar voor demonstratie onder stroom Levering : uit voorraad - zoals gezien Betaling : strikt netto - na ontvangst factuur Verdere machines voor de bewerking van tandwielcomponenten zijn steeds op voorraad beschikbaar, vraag ons altijd naar uw wensen.

Toestand: gebruikt, TECHNISCHE GEGEVENS - Spindelsnelheid werkstukhouder : 1500 [Rpm] - Spindelsnelheid gereedschapshouder : 3000 [Rpm] - Stuk max. Ø : 50 [mm] - Afmetingen : 2820 x 2400 x 2500 [mm] - Gewicht : 4200 [kg] ACCESSOIRES - CN SIEMENS 840D - STAUBLI robot 6 assen TX60 met besturing CS8C Iodsuhbp Ejpfx Ac Nstr - Ontbramen

Toestand: uitstekend (gebruikt), Functionaliteit: volledig functioneel, Bouwjaar: 2002, Algemene machine-informatie Machinetype: CNC tandwielsteekfreesmachine (Abwälzfräsmaschine) Besturingssysteem (CNC): Siemens SINUMERIK 840D (Digitaal) Bouwjaar: 2002 Machinegewicht (circa): 9500 kg (9,5 ton) Totale aansluitwaarde (circa): 25 kVA – 35 kVA Werkstuk- en bewerkingscapaciteit Maximale werkstukdiameter: 150 mm Maximale module (nominaal voor staal): 3 mm (tot 5 mm mogelijk afhankelijk van de condities) Maximale werkstuklengte (axiale slag): 450 mm Maximaal werkstukgewicht (tafelbelasting): 15 kg Diameter werkstuktafel: 145 mm Tafelsnelheid (max.): tot 800 min⁻¹ (toerental) Steekfreesspil Itodox Ezyvepfx Ac Nsr Maximale steekfreesdiameter: 90 mm (vaak aangegeven als max. 80 mm in bepaalde configuraties) Maximale steekfreeslengte: 220 mm (vaak aangegeven als max. 200 mm in bepaalde configuraties) Maximaal toerental steekfreesspil: 4500 min⁻¹ (toerental) of tot 6000 min⁻¹ Vermogen steekfreesspilaandrijving (S6-60%): tot 19 kW (of tot 23 kW, afhankelijk van de configuratie) Zwenkhoek steekfreeskop (B-as): ±45 graden Asbewegingen en aanvoersnelheden Axiale verplaatsing (Z-as / steekfreesslede): 250 mm of 400 mm (afhankelijk van de configuratie) Radiale verplaatsing (X-as / snij-invoer): 10 mm (minimale afstand) tot 200 mm (maximale afstand) Maximale verschuiving (V-as / tangentieel): 180 mm (verschuivingslengte voor steekfrees) Maximale ijlgangsnelheid (X/Z): 17.000 mm/min of tot 40 m/min Felsomat FZ 250 beladingssysteem / automatisering Type beladingssysteem: Felsomat FZ 250 (doorgaans geïntegreerde ringbelader of zwenkbelader) Werkstukwisseltijd (chip-to-chip): doorgaans minder dan 4 seconden (met hogesnelheidsautomatisering) Grijpertype belader: meestal dubbele grijpers voor gelijktijdig ontladen/beladen Maximaal werkstukgewicht (belader): tot 15 kg

Toestand: gebruikt, WAHLI W 92 is een wervelfreesmachine met hoge precisie, grote nauwkeurigheid en betrouwbaarheid. Werkbereik: max. diameter 10 mm, grootste module 0,5, maximale werkstuklengte 35 mm, tandwielbreedte max. 15 mm, aantal tanden 6-180; afstand werkstuk-gereedschap 0-28 mm; frezendiameter max. 24 mm, freestoerentallen 6 stappen 850-4500 t/min. Technische gegevens: aansluiting 50 Hz 3x 380 V, vermogen 0,32 CV; machinegewicht ca. 350 kg; afmetingen L630×B530×H1350 mm. Toebehoren: PLC-besturing, Wahli W20 lader, onderdeelvanger, ontbraaminstallatie, koelinrichting, centrale smering. Bereikt nauwe toleranties; typische toepassingen: automotive, horloge-industrie, machinebouw, lucht- en ruimtevaart, medische technologie. Ijdjxx U Ahspfx Ac Njtr

Bouwjaar: 1991, Toestand: gebruikt, Diameter wiel - max. 0 mm Aantal tanden - max. 0 Module - max. Module - min. Totaal benodigd vermogen kW Machinegewicht ca. t Benodigde ruimte ca. m CNC-gestuurde synchroonringfreesmachine Iodpst Hwv Hjfx Ac Nstr ideaal voor synchroonringen, BWO Strg 785 H

Toestand: gebruikt, TECHNISCHE GEGEVENS Iedpfxouhbqij Ac Notr - Afstand tussen punten : 35 [mm] - Max. Slag tailstockspindel : 10 [mm] - Max. Beweging achterkant : 10 [mm] - Max. Max. slag insteek Y-as : 5 [mm]

Bouwjaar: 1975, Toestand: gebruikt, Diameter wiel - max. 280 mm Aantal tanden - max. 100 Module - max. 6 Module - min. 1 Itjdpfxot Hw Dko Ac Nsr Totaal benodigd vermogen 6 kW Machinegewicht ca. 2500 kg Benodigde ruimte ca. m H U R T H Automatische tandwielfreesmachine voor universeel gebruik voor het ontbramen en vlakken van tandwielen Type ZK 7 - Bouwjaar 1975 Serienr. 26 000 _____ Max. Werkstukdiameter ca. 280 mm Werkstuklengte ca. 200 mm Modulebereik voor ontbramen 1-6 module voor schakelontlasting 1-4 module Aantal werkstuktanden 6 - 100 Asgat werkstuk 102 mm Horizontale werkstukkopverstelling ca. 340 mm Hoogteverstelling van de freesslede 180 mm Zwenkbaarheid van de freesslede 105 ° Dwarsverstelling van de freesslede ca. 300 mm Freessnelheid 250-2.800 tpm Freesslag 30 - 210 min. Freesslag instelbaar 6 - 12 mm Freesspilhouder 40 SK Totale aandrijving ca. 6 kW-380 V-50 Hz * Gewicht ca. 2.500 kg Accessoires / speciale uitrusting: - Elektrische werkstukkleminrichting met spantanghouder, apparaat voor het uitzetten van opspandoorns en een normale werkstukhouder, een grote hoeveelheid spanapparatuur beschikbaar. Spanmiddelen beschikbaar. Voetschakelaar voor de kleminrichting. - Mechanisch verdeelsysteem voor het aantal tanden met ca. 20 verschillende verdeelschijven, - Een instelbare centreerinrichting voor de tandspleet is gemonteerd op de werkstukkop - Op de gereedschapskop is een mechanische spantanghouder gemonteerd voor verschillende freesdiameters en freestypes (vorm-/vlak-/klokfrezen, enz.) Ca. 50 verschillende gebruikte en nieuwe frezen van alle typen beschikbaar. - Hydraulische werkslag van de gereedschapsspil in de richting van het werkstuk met met aangebouwde hydraulische eenheid. - Werkstukteller Staat : goed - klaar voor demonstratie, zeer interessant vanwege de interessant. Levering : uit voorraad - zoals gezien *. Betaling : strikt netto - na ontvangst factuur Wij vragen om uw bestelling. Er zijn nog ca. 100 verschillende tandwielsnijmachines op voorraad om uit te kiezen. selectie. Informeer bij ons.

Toestand: gebruikt, TECHNISCHE GEGEVENS - Afstand tussen punten : 35 [mm] - Max. Slag tailstockspindel : 10 [mm] Itjdeuhbp Sepfx Ac Njr - Max. Beweging achterkant : 10 [mm] - Max. Max. slag insteek Y-as : 5 [mm]

Toestand: gebruikt, ACCESSOIRES - Met automaat type Zellio SR3 - Kantelbaar laadmagazijn nr. 11 en vibrator Itsdpfxjuhbqps Ac Ner - Eenheden Diameter 2,50 tot 12,5 [mm] - Lengte 0,30 tot 30 [mm]

Toestand: gebruikt, TECHNISCHE GEGEVENS Ijdpfx Aeuhbqcec Nstr - Afstand tussen punten : 35 [mm] - Max. Slag tailstockspindel : 10 [mm] - Max. Beweging achterkant : 10 [mm] - Max. Max. slag insteek Y-as : 5 [mm]
