Kegelwiel schuurmachines tweedehands te koop (21)

Toestand: gebruikt, Bouwjaar: 1999, Machine-/voertuignummer: 28634, Wieldiameter - max.: 200 mm Cqcilhyvic Wielbreedte: 250 mm Module - max.: 3 Module - min.: 0,5 Totaal benodigd vermogen: 45 kW Machinegewicht ongeveer: 8,5 ton Benodigde ruimte ca.: 4,4 x 2,4 x 2,7 m

Toestand: gebruikt, Bouwjaar: 2007, Overbrengingsverhouding max. 10:1 Aantal tanden - min. 3 Bnxv0Zb7E Aantal tanden - max. 200 Hoogte tanden 20 mm Tandbreedte max. 58 mm Gereedschapsdiameter min. 69,85 mm Gereedschapsdiameter max. 230 mm x-as 325 mm y-as 350 mm z-as 470 mm Werkstuktafel - Ø 212,71 mm b-as + 90,1 / - 1 ° Besturing 160 i - MB FANUC Totaal benodigd vermogen 75 kW Machinegewicht ca. 10.000 kg Benodigde ruimte ca. 6,10 x 4,40 x 3,30 m WAGURI Met EWAB robotcel (KUKA robot) zonder koelvloeistoffiltersysteem

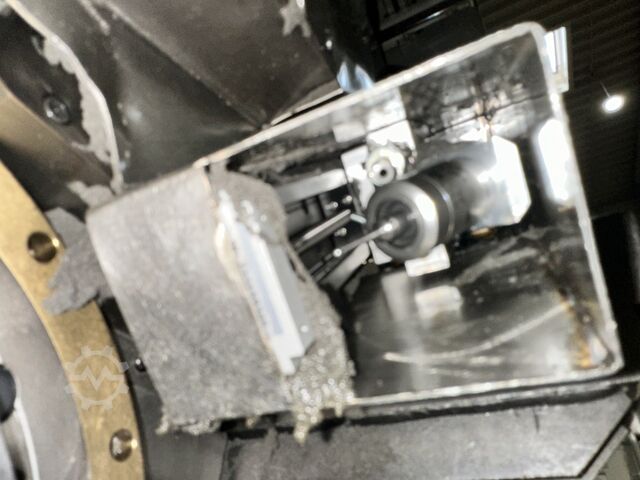

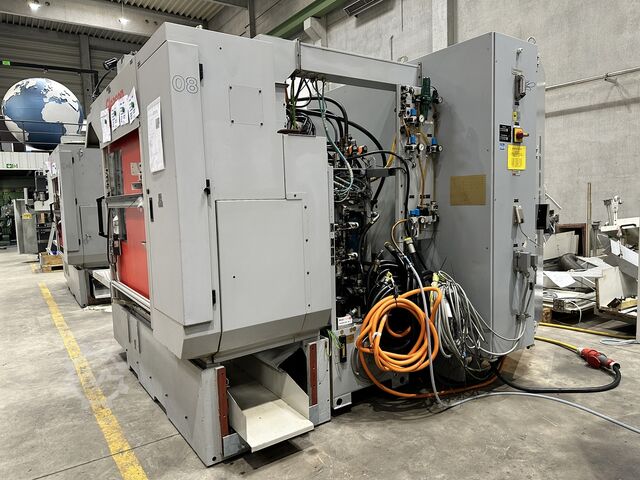

Toestand: uitstekend (gebruikt), Bouwjaar: 2005, Functionaliteit: volledig functioneel, Gebr. tandwielslijpmachine - conische slijpen Merk: Gleason Type: 275 G Bouwjaar: 2006 Zobvhxr

Toestand: gebruikt, Bouwjaar: 1997, Wieldiameter - max. 215 mm Wielbreedte 40,65 mm Module - max. Totaal benodigd vermogen 20 kW Machinegewicht ca. 10 ton G L E A S O N (USA) CNC slijpmachine voor conische en conische spiraalvertanding Type PHOENIX HG 200 Bouwjaar 1997 _____ max. buiten-Ø van het werkstuk 215 mm Afmetingen tandprofiel hoogte x breedte 16 mm x 40,65 mm Aantal tanden bereik 5 - 200 Max. Max. tandverhouding 1 : 10 Slijpschijf Ø 51-190 mm Snelheid maalschijf 1.000 - 6.000 tpm X-as (horizontaal) 152 mm Y-as (verticaal) 178 mm Z-as (sledeplaat) 304 mm Middelpunt machine tot middelpunt werkstukas 115 mm Assen snelheid 125 mm/sec Werkstuksnelheden 0-30 min1 Conische boring werkstukspindel 3 29/32 inch Totale aandrijving ca. 20 kW - 380 V - 50 Hz Gewicht ca. 10.000 kg Accessoires / speciale uitrusting: - FANUC - 7-assige CNC besturing type 150 MB met scherm en directe invoer, Automatische berekening van alle werkstuk- en slijpparameters - Groot, geavanceerd koelvloeistofsysteem met filtersysteem, bandfilter, enz. - Aangedreven slijpschijfdresser met CNC dressingbesturing voor de automatische compensatie van vorm en diameter na elk slijpproces - Tandwielslijpen wordt uitgevoerd als een enkelvoudig proces met conisch komschijf (Gleason 30 °) of met een cilindrische komschijf. Deze slijpschijven kunnen gemaakt zijn van CBN of conventionele "dressable" aluminium aluminiumoxide wielen. (Kosten kwestie). Slijpen met een conische slijpschijf slijpschijf biedt voordelen in termen van warmteontwikkeling en kwaliteit van het contactpatroon. Hierdoor kunnen deze conische tandwielparen (automobielindustrie) in hoge kwaliteit en met constante nauwkeurigheid geproduceerd worden, constante nauwkeurigheid tegen lage kosten en met korte insteltijden. met korte insteltijden. Zie anders brochurekopie op onze website Conditie : zeer goed - klaar voor demonstratie onder stroom Levering : uit voorraad - zoals geïnspecteerd Betaling : strikt netto - na ontvangst factuur Btr2Mnu3Dg Wij vragen om uw bestelling. Verdere tandwielsnijmachines steeds op voorraad. X-as (horizontaal) 152 mm Y-as (verticaal) 178 mm Z-as (basisplaat dia) 304 mm Middelpunt machine tot middelpunt werkstukspil 115 mm Assen snelheid 125 mm/sec Werkstuksnelheden 0-30 min1 Conische boring werkstukspindel 3 29/32 inch Totale aandrijving ca. 20 kW - 380 V - 50 Hz Gewicht ca. 10.000 kg Accessoires / speciale uitrusting: " FANUC - 7-assige CNC besturing type 150 MB met scherm en directe invoer directe invoer, automatische berekening van alle werkstuk- en slijpparameters " Groot, geavanceerd koelvloeistofsysteem met filtersysteem, bandfilter, enz. " Aangedreven slijpschijfdresser met CNC dressingbesturing voor de automatische compensatie van vorm en diameter na elk slijpproces "Het slijpen van tandwielen wordt uitgevoerd als een eendelig proces met conisch bekerschijf (Gleason 30 °) of met een cilindrische bekerschijf. Deze slijpschijven kunnen gemaakt zijn van CBN of conventionele "dressable" aluminium aluminiumoxide wielen. (Kosten kwestie). Slijpen met een conische slijpschijf ...

Bouwjaar: 2005, Toestand: goed (gebruikt), Functionaliteit: volledig functioneel, Machine-/voertuignummer: 29319, TECHNISCHE DETAILS Besturing: Siemens Sinumerik 840D Diameter kegelwieloverbrenging: max. 275 mm Module: max. 8 mm Tandbreedte: max. 58 mm Overbrengingsverhouding: max. 1:10 Diameter slijpschijf: 230 mm WAGURI excentrische slijpspindel: ja MACHINE DETAILS Cbeo0Mrqfy Bedrijfsspanning: 400 V / 50 Hz Opgenomen vermogen: ca. 83 kVA Gewicht: ca. 10.000 kg

Bouwjaar: 2006, Toestand: uitstekend (gebruikt), max wiel Diameter: 275 mm Cgbqwpg0Rs tandwielbreedte: 58 mm max mod: 8 min mod: 0.5 machinegewicht: 10t max aantal tanden: 200 min aantal tanden 5

Toestand: gebruikt, Bouwjaar: 1998, Machine-/voertuignummer: 291.127, Wieldiameter - max.: 275 mm Wielbreedte: 55 mm Module - max.: 6,5 Module - min.: 1,5 Gewicht: 13000 kg Vlakfrezen - ééndelig proces Continu proces: Werkstuk en gereedschap (meestal Spiron) draaien gelijktijdig, alle tanden worden gelijktijdig in één bewerking geproduceerd. De freeskop heeft meerdere groepen frezen (niet in een cirkel gerangschikt) Parallelle tand Conisch tandkopoppervlak Proces met één deel: Werkstuk ligt stil en gereedschap (meestal Arcon) draait en snijdt een tand door het gereedschap in te duwen. Zodra een tand is gesneden, beweegt het gereedschap weer uit de tand, het werkstuk deelt zich door een tandbreedte en de volgende tand wordt gesneden totdat alle tanden klaar zijn. Dpo7Ah In de freeskop zijn alle messen op een cirkelvormige baan geplaatst. Conische tandhoogte Parallel tandkopoppervlak De C28 kan beide, wiel + rondsel. Een C28 moet echter worden 'voorbereid' voor het enkelstuksproces. D.w.z. direct meetsysteem + onderdeel tandwielrem werkstukas + licentiebestand voor de productie van enkelstuksprocessen.

Toestand: gebruikt, Bouwjaar: 2005, Overbrengingsverhouding max. 10:1 Aantal tanden - min. 3 Aantal tanden - max. 200 Hoogte tanden 20 mm Gereedschapsdiameter min. 69,85 mm Tandbreedte max. 58 mm Gereedschapsdiameter max. 230 mm x-as 325 mm Dpta9V y-as 350 mm z-as 470 mm Werkstuktafel - Ø 212,71 mm b-as + 90,1 / - 1 ° Besturing SIN 840 D SIEMENS Totaal benodigd vermogen 75 kW Machinegewicht ca. 10.000 kg Benodigde ruimte ca. 6,10 x 4,40 x 3,30 m WAGURI met EWAB-ladercel bouwjaar 2012 (lineaire lader) Geen koelvloeistoffiltersysteem beschikbaar

Toestand: goed (gebruikt), De conische tandwielslijpmachine Klingelnberg Dr. Wiener WNC 80 (800) is ontworpen als universele machine voor het slijpen van conische tandwielen op het gebied van landbouwmachines, bouwmachines, gereedschapsmachines, mijnbouwtechnologie, vliegtuigen, textielmachines. De machine kan gebruikt worden voor enkelstuks productie, kleine series en massaproductie. Foto toont tweedehands machine, kan op verzoek worden aangeboden als CNC-ombouw, volledig gemoderniseerd, ontworpen voor de hoogste prestaties en nauwkeurigheid met flexibele productie, acceptatie volgens DIN en fabrieksnorm, besturing SINUMERIK 840 D SL; digitale aandrijftechniek SINAMICS. Jes7U9Pqrv Beschrijving Software DNC-software als basisprogramma voor de verschillende softwareopties Slijpen van conische tandwielen volgens de Weense "2 sporen methode". Slijpen van concave en convexe flanken met twee verschillende schijven en met verschillende machineparameters. De invoergegevens komen overeen met de taal in het basisprogramma. Software voor het slijpen van Gleason, Klingelnberg, modulaire tandwielen beschikbaar op aanvraag. CNC IBH 4-assige CNC besturing Naast deze CNC is er een aparte PC die communiceert met de CNC via een DNC verbinding. Alle gegevens en berekeningen worden op de pc uitgevoerd. De IBH besturing bestuurt uitsluitend de assen. Uitrusting - Machine met volledige behuizing - Vermogenskast - Centraal smeersysteem - Koelvloeistofsysteem met papierfiltratie - 1 set bedieningsgereedschap - 2x 2 slijpwielflenzen - 2x 2 slijpschijven - 1 diamantschijf - Complete documentatie Technische gegevens Inch / Metrisch Maximale werkdiameter 31.50 " 800 mm Maximale DP / module Mn 1,41 DP 18 mm Minimale DP / module Mn 25,40 DP 1 mm Maximale breedte voorkant 5,12 " 130 mm Maximale kantelhoek 90 graden Minimale kantelhoek -5 graden Maximaal aantal tanden 360 Minimum aantal tanden 6 Hypoïde ± 2,95 " ± 75 mm Max. spiraalhoek voor hypoïde tandwiel 60 graden Minimale spiraalhoek 0 graden Maximale conusafstand 18,11 " 460 mm Drukhoek traploos instelbaar Spindel neus diameter 7.87 " 200 mm Diameter asboring 6,10 " 155 mm Maximale hartafstand (montage) 22,83 " 580 mm Minimale centrum (montage) afstand 3.94 " 100 mm Maximum toerental slijpspindels 5000 rpm Slijpmotor 7,5 kW Totaal aangesloten vermogen 19 kW Netto gewicht 33.000 pond 15.000 kg *Informatie, gegevens en illustraties zijn niet-bindend, onder voorbehoud van voorafgaande verkoop.

Toestand: gebruikt, Bouwjaar: 1980, Wieldiameter - max. 1010 mm Wielbreedte 0 mm Module - max. Module - min. Totaal benodigd vermogen 15 kW Machinegewicht ca. 9,5 ton Benodigde ruimte ca. m G L E A S O N (USA) "CURVIC - Koppeling - automatische koppelingslijpmachine Type 120 ( 888 ), bouwjaar1980 Serienr. 763402 max. tandhoogte 10 mm Dpfkth max. zwaai van het werkstuk 1.010 mm max. buiten-Ø van de CURVIC vertanding 610 mm terugtrekken van de werkstukschuifplaat 216 mm Max. Afstand tussen slijpschijf en werkstukneus 90-430 mm Max. Werkstukgewicht incl. opspaninrichting ca. 500 kg Aantal tanden 32 - 150 Diameter slijpschijf ca. 152 - 320 mm Slijpwielsnelheden ca. 0 - 3.600 rpm Asgat werkstuk 60 mm Totale aandrijving ca. 15 kW - 380 V - 50 Hz Gewicht ca. 9.500 kg Accessoires / speciale uitrusting: Automatisch voorslijpen en afslijpen door middel van voorinstelbare tellers en tellers en ingebouwde aanvoercurven Teller voor het aantal tanden Teller voor het aantal dressingbewerkingen 2 gemonteerde dressers met 3 dressing diamanten voor externe dressing, interne dressing en dressing voor de slijpschijfpunt Gemonteerde verdeelschijf voor 48 tanden Afzonderlijke koelvloeistofeenheid met bandfilter, afzonderlijk hydraulisch systeem, Afzonderlijk olienevelafzuigsysteem TRION, diverse kleine onderdelen

Bouwjaar: 2006, Toestand: gebruikt, Functionaliteit: volledig functioneel, Machine-/voertuignummer: 984101, TECHNISCHE DETAILS Besturing: Siemens Sinumerik 840D Diameter kegelwieloverbrenging: max. 275 mm Module: max. 8 mm Tandbreedte: max. 58 mm Overbrengingsverhouding: max. 1:10 Diameter slijpschijf: 230 mm WAGURI excentrische slijpspindel: ja MACHINE DETAILS Bedrijfsspanning: 400 V / 50 Hz T2Fmpnv Opgenomen vermogen: ca. 83 kVA Gewicht: ca. 10.000 kg

Toestand: klaar voor gebruik (gebruikt), Tandwielslijpmachine STANKO 5A851 Module 2-10 Diameter tandwiel 35- 320 mm Aantal tanden 10- 120 Tandwiel breedte 220 mm Maximale hoek van de geslepen tanden 45 graden Spindelsnelheid 2650 rpm Dpoxcr Afstand tussen de centers 300-360 mm Dimensions 3170x1820x1820x202020mm Machinegewicht ca. 7 tot

Toestand: gebruikt, Bouwjaar: 2002, Machine-/voertuignummer: 28 716, Wieldiameter - max.: 200 mm Wielbreedte: 250 mm Module - max.: 3 Ccbt3Cg Module - min.: 0,5 Totaal benodigd vermogen: 45 kW Machinegewicht ongeveer: 6,5 ton Benodigde ruimte ca.: 4,4 x 2,4 x 2,7 m

Toestand: gebruikt, Gleason machinepakket te koop: 1) Rechte conische tandwielmachine Gleason nr. 724 - 2st machines 2) Rechte conische tandwielmachine Gleason nr. 726 3) Revacycle frees controle machine Gleason nr.19 Fj3Na2Kq 4) Hypoïde cutter slijper Gleason nr. 13A +veel accessoires zeer goede staat. Neem voor meer informatie contact met ons op.

Toestand: over het algemeen gereviseerd (gebruikt), Kegelwielslijpmachine merk KLINGELNBERG, type G50 KORTE BESCHRIJVING Retrofit / Oplevering mei 2024 De Klingelnberg kegeltandwielslijpmachine G50 is een volledig CNC gestuurde krachtige slijpmachine voor het slijpen van kegeltandwielen met ronde bogen. Afhankelijk van de bestelde software-opties kunnen wielstellen met constante tandhoogte (Klingelnberg systeem), conische tandhoogte (Gleason systeem) en ontwerpen volgens GOST (Russische standaard) zeer nauwkeurig en economisch worden geslepen. Afhankelijk van het ontwerp van de wielstellen en de softwareoptie kunnen de werkstukken worden geslepen in de processen "voltooien", "half voltooien" en "enkelzijdig". UITRUSTING Enkelvoudige slijpkop met automatische slijpschijfdraadsnijinrichting voor nauwkeurige middeling van de bewerkingstoevoegingen op beide flanken Werkstukspindel met 8 inch montagetap Padgestuurde bewerkingsspindel incl. een diamant bewerkingsrol (Ø75; R=6) Krachtig natslijpapparaat incl. automatische tracering van de koelsmeermiddeltoevoer Krfd9Sz Volledige ruimte-inkapseling met geïntegreerde mechanische olienevelafzuiging Automatische circulatiesmering Gescheiden hydraulisch en pneumatisch systeem Hydraulische werkstukklemming Voetschakelaar voor werkstukklemming Schakelkast met airconditioning Netwerkcompatibele CNC-besturing SIEMENS Sinumerik One voor alle werk- en instelassen met geïntegreerde PLC 3. TECHNISCHE GEGEVENS Werkstukgegevens Maximale diameter werkstuk bij verhouding u = 1 : 1 450 mm u = 1 : 2 480 mm u = 1 : 5 520 mm Maximale module Mnm 12 mm Minimale module Mnm 1 mm Maximale steekkegelhoek 90 ° Minimale steekkegelhoek - 5 ° Maximale spiraalhoek 60 ° Minimale spiraalhoek 0 ° Maximum aantal tanden 360 Minimum aantal tanden (2) 5 Maximale verhouding (1 : 50) 1 : 10 Maximale hypoïde offset ± 50 mm

Toestand: goed (gebruikt), KEGELTANDWIELSLIJPMACHINE Cujdfm7Q93 KLINGELNBERG WNC-30

Toestand: uitstekend (gebruikt), Bouwjaar: 2019, Machine-/voertuignummer: 32006, Ingangsspanning: 480 V, De Sprinter voor tandwielen met een kleine diameter tot 100 mm De 100S Tandwielmachine is ideaal voor kleine tandwieloppervlakken, voor het vormen van rechte en schuine tandwielen, inwendig en uitwendig, en voor gekroonde en conische tandwielen. Met slechts 6 m2 is de 100S een van de meest compacte machines in zijn klasse. S23I7Dru Uitgerust met: Siemens Sinumerik 840D SL Besturing Hydraulisch systeem 180 graden belastingssysteem HSK-63 as Automatische slagaanpassing Spanentransporteur Mand met spanen Flexlink Automatisering Festo Pneumatiek Rittal paneelbehuizingen Koelmachine 480/3/60, 35 KvA Motor & regelingen Specificaties: Werkstuk met extern tandwiel: -Grootste module (staal met ongeveer 600 N/mm2): 3 mm -Maximale breedte: 26 mm -Maximale diameter: 100 mm Werkstuk met intern tandwiel: -Grootste module (staal met circa 600 N/mm2): 3 mm -Maximale breedte: 26 mm -Maximale zwenkdiameter: 150 mm -Maximale binnendiameter: 100 mm Gereedschap: -Zetkegel in de freesspindel: HSK-D63 -Diameter freesspindel: 85 mm -Maximale slaglengte: 30 mm Machineverplaatsingen: -Radiaal (X-as): 180 mm -Kolom kantelen (B-as): -1 - +11 Graden Werkstuktafel machine: -Uitwendige diameter: 220 mm -Klemdiameter: 160 mm -Boring: 63 mm Snelheden: -Aanvoersnelheid X-as: 12.000 mm/min -Werkstuktafel (C-as): 0-400 min-1 -Frees (C2-as): 0-300 min-1 -Spindelslag (A-as): 500-3.000 min-1 Elektrische uitrusting: -Bedrijfsspanning: 480V -Voedingsspanning: 115V -Stuurspanning: 24V -Frequentie: 60 Hz -Aangesloten belasting van machine: 35 kVA -Kabeldoorsnede: 35 mm2 -Beveiliging: 80 A Totale afmetingen van de machine (L x B x H): 3.380 x 3.950 x 3.015 mm Gewicht van de machine: 7.800 kg

Toestand: gebruikt, Bouwjaar: 1996, Machine-/voertuignummer: 914904, Wieldiameter - max.: 215 mm Wielbreedte: 40,65 mm maximale overbrengingsverhouding : 1:10 x-as: (horizontaal) -152 tot 102 mm Do3Dkf y-as: (verticaal) -102 tot 178 mm z-as: verschuifbare basis travel 51 tot 304 mm b-as: 3 - 90 ° Max. Max. afstand midden machine - spindelslede: 115 mm Aantal tanden: 5 - 200 ( inclusief ) st. Max. buitendiameter werkstuk: 215 mm Tandprofiel - breedte x hoogte: 16 x 40,65 mm Diameter slijpschijf: 51 -190 mm Toerentalbereik slijpschijf: 1000 - 6000 1/min Snelheid werkstuk: 0 - 30 1/min Asgat werkstuk: conisch 3-29/32 " Assen snelheid: 125 mm/sec. Totaal benodigd vermogen: 20 kW - 380 V - 50Hz kw Machinegewicht ca.: 10000 kos. Benodigde ruimte ca.: 4750 x 3400 x 2540 mm Moderne kegeltandwielslijpmachines, Gleason 200 HG met 7-assige FANUC 150 besturing met scherm en directe invoer, automatische berekening van alle werkstuk- en slijpparameters. Aangedreven slijpschijfdresser met CNC dressingbesturing voor automatische compensatie van vorm en diameter na elke dressing. Machine is aangesloten op centrale koelmiddeltoevoer. De getoonde foto's zijn van een van de Gleason 200HG uit de bewerkingslijn die representatief is voor alle machines.

Toestand: gebruikt, Bouwjaar: 2002, Machine-/voertuignummer: 29 015, Wieldiameter - max.: 130 mm Wielbreedte: 170 mm Module - max.: 3 Module - min.: 0,5 Totaal benodigd vermogen: 48 kVA Machinegewicht ongeveer: 9 ton Benodigde ruimte ca.: 7,64 x 3,14 x 3,25 m Voor technische gegevens, zie bijgevoegd PDF-bestand Do2Lod

Toestand: gebruikt, Bouwjaar: 2000, Machine-/voertuignummer: 190201, Wieldiameter - max.: 130 mm Module - max.: 3 Totaal benodigd vermogen: 15 kW Machinegewicht ongeveer: 6 ton Dnx0Jb Benodigde ruimte ca.: 2,3 x 2,5 x 2,17 m Een goed geconserveerde CNC verticale hobbing machine voor assen en wielen Met losse kop Ook geschikt voor hardfrezen (goed voor stuurpennen) Snelle radiale en axiale verplaatsing: 10.000 mm / min Snelle tangentiële verplaatsing: 7.500 mm/min Max. Diameter wiel 130 mm Max. Module 3 mm Tangentieel schuifpad 200 mm Radiale glijbaan 10/100 mm Axiale slede 300/200 mm Toerental freeskop 250-3500 tpm Freeskop - +/- 40° zwenkbaar Gereedschapsdiameter 80 mm Gereedschapslengte - max. 240 mm Tafelsnelheden 5 - 1000 tpm Aandrijving freesspindel 15 kW Aanzetbereik 0,1 - 2000 mm/min Tafeldiameter 132 mm Sinumerik 840 C besturingssysteem Aansluitvermogen 40 kVA Motorvermogen 15 kW Gewicht: 6 ton Afmetingen 2300 mm * 2500 mm * 2170 mm Accessoires : Hydraulische werkstukklemming Automatisch laadsysteem Magnetische spanentransporteur

Toestand: gebruikt, Bouwjaar: 2005, Machine-/voertuignummer: M750.42930, Machinegewicht ca.: 8 t Benodigde ruimte ongeveer: 2,95 x 1,6 x 2,36 m Diameter klauwplaat: 250 mm Schommeldiameter: 265 mm x-weg: 170 mm z-snelheid: 200 mm Fq88Q0Z Spindelsnelheid: 1.500 rpm Spindellagerdiameter: 100 mm Pick-up machine
