Verticaal afwikkelfreesmachines voor tandwielen - 1000-1999 mm wiel diameter tweedehands te koop (17)

Toestand: gebruikt, Bouwjaar: 1970, Wieldiameter – max. 1600 mm Wielbreedte 660 mm Module – max. 16/18 Ibolhcdjz Rqnvjw Hjc Aantal freesspindeltoerentallen 18 Aantal voedingssnelheden 18 Totale benodigde vermogen 12 kW Machinegewicht ca. 20 ton De elektrische installatie van de machine is vernieuwd.

Toestand: gereviseerd (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, draaitafeldiameter: 900 mm, positie van de freeskop: Schwenkbar (35°), tafel diameter: 900 mm, totale lengte: 6.000 mm, tandwieldiameter: 1.200 mm, totale hoogte: 3.500 mm, totale breedte: 3.900 mm, ingangsfrequentie: 50 Hz, type ingangsstroom: driefasig, spilsnelheid (max.): 360 rpm, spindelsnelheid (min.): 36 rpm, verplaatsingsafstand X-as: 725 mm, verplaatsing Y-as: 320 mm, verplaatsingsafstand Z-as: 1.000 mm, totaalgewicht: 24.000 kg, afstand tafel tot spilcentrum: 780 mm, gereedschapdiameter: 280 mm, controllerfabrikant: LH90, bedieningstype: CNC-besturing, Uitrusting: documentatie / handleiding, toerental traploos regelbaar, Een jonge Liebherr LC 1203 uit de huidige LC-generatie: bouwjaar 2009, motorfreespindel, werkstukken tot 1200 mm diameter en 9,5 ton gewicht, module 20 – de machine voor grote tandwielen in de versnellingsbakindustrie, windenergie, mijnbouw en zware machinebouw. Serwema Retrofit Solutions, Chemnitz, kan de machine optioneel upgraden naar Siemens Sinumerik ONE, de meest recente besturingsgeneratie met volledige beschikbaarheid van reserveonderdelen en ondersteuning, en levert deze met een nieuwe, geklimatiseerde schakelkast van eigen fabricage en een comfortabele gebruikersinterface. De mechaniek blijft in de goed onderhouden, originele staat met originele lak – een Liebherr uit 2009 heeft geen algemene revisie nodig, maar een besturing die de komende 20 jaar meegaat. Levertijd zes maanden na bestelling. De machine freest tandwielen met rechte en schuine vertanding, evenals assen tot module 20, in een versterkte uitvoering tot module 24, vanaf een aantal tanden van 1 – dus ook wormwielen en speciale profielen. Met 1000 mm axiale verplaatsing tussen de freesas en het werkoppervlak kunnen lange tandwielassen veilig worden vastgeklemd, en het 900 mm tafeloppervlak draagt 95 kN. De motorfreespindel draait van 36 tot 360 toeren per minuut, de freeskop zwenkt ±35°, en de tangentiële verplaatsing van 320 mm benut de volledige freeslengte van 340 mm voor lange levensduur. Technische gegevens: max. werkstukdiameter 1200 mm, max. werkstukgewicht ca. 9,5 ton (tafelbelasting 95 kN), tafeldiameter 900 mm, afstand freesas tot tafelrotatieas 55–780 mm, afstand freesas tot werkoppervlak 200–1200 mm, max. module 20/24, min. aantal tanden 1, max. freesdiameter 280 mm, max. freeslengte 340 mm, tangentiële verplaatsing 320 mm, frees toerental 36–360 toeren per minuut, max. tafeltoerental 12 toeren per minuut, zwenkhoek ±35°. Opstelafmetingen ca. 6,0 × 3,9 × 3,5 m, gewicht ca. 24 ton. Islhcsz E Hx Ssdw Hobc Leveringsomvang: optioneel nieuwe besturing Siemens Sinumerik ONE met Sinamics S120 aandrijvingen, geklimatiseerde schakelkast van eigen fabricage, comfortabele gebruikersinterface met Serwema tandwielsoftware, machinebehuizing, magnetische spaanafvoer, centrale en verliessmering, hydraulische unit, koelvloeistofinstallatie, bedieningshandleiding. Kleurstelling in de originele uitvoering. Acceptatietest in Chemnitz, gezamenlijk met u; op verzoek bieden we optioneel een mechanische revisie of geometrie-inspectie volgens DIN aan.

Toestand: gebruikt, Bouwjaar: 1994, Een gebruikte CNC-tandwielvormfreesmachine Pfauter P800/1200 Ibelhcjz H Nuxedw Hjc Voor het frezen van tandwielen, waaronder tandwielen met rechte tanden en schroefdraadtandwielen.

Toestand: gereviseerd (gebruikt), Bouwjaar: 2027, Functionaliteit: volledig functioneel, draaitafeldiameter: 1.200 mm, positie van de freeskop: Schwenkbar (45°), tafel diameter: 1.200 mm, totale lengte: 5.250 mm, tandwieldiameter: 1.250 mm, totale hoogte: 4.420 mm, totale breedte: 4.700 mm, ingangsfrequentie: 50 Hz, type ingangsstroom: driefasig, spilsnelheid (max.): 160 rpm, spindelsnelheid (min.): 20 rpm, verplaatsingsafstand X-as: 700 mm, verplaatsing Y-as: 250 mm, verplaatsingsafstand Z-as: 1.000 mm, totaalgewicht: 22.000 kg, afstand tafel tot spilcentrum: 780 mm, gereedschapdiameter: 260 mm, controllerfabrikant: Siemens Sinumerik ONE, aandrijftype: Sinamics S120, bedieningstype: CNC-besturing, Uitrusting: documentatie / handleiding, toerental traploos regelbaar, Een ZFWZ 10-module voor grote tandwielen met een diameter tot 1250 mm en een module van 22, die in 2009 door SerWeMa volledig is gereviseerd en omgebouwd naar een Siemens Sinumerik ONE-besturing met zes CNC-assen. De machine staat operationeel in onze hal in Chemnitz: u kunt deze onder spanning bekijken, op verzoek een proefstuk frezen en deze bij ons ophalen. Geen levertijd, geen risico. Verkoop door Serwema Retrofit Solutions, het bedrijf dat de revisie heeft uitgevoerd, het archief van de module-tekeningen bezit en de machine van binnenuit kent. De ZFWZ 10 is de klassieke Chemnitzer walsfreesmachine voor de versnellingsbakindustrie, kraan- en transporttechniek, mijnbouw en zware machinebouw: zwaar gietijzeren bed, 1200 mm tafel, freeskop met een zwenkbereik van ±45°. Hiermee kunnen rechtstreekse en schuine tandwielen worden gefreesd tot een module van 16 bij walsfrezen en tot een module van 22 bij afzonderlijke deling. Met een axiale slag van 1000 mm tussen de freesas en het tafeloppervlak kunnen ook lange assen en hoge werkstukken veilig worden vastgeklemd. De Sinumerik ONE bestuurt alle zes assen met een elektronisch walsmechanisme; de SerWeMa-tandwielsoftware begeleidt u via menu's door de werkstuk- en gereedschapsgegevens, zonder dat er geprogrammeerd hoeft te worden. Ibelhcdjz E Hy Aew Hjc Technische gegevens: max. werkstuk-Ø 800/1250 mm, tafeldiameter 1200 mm, afstand freesas tot tafel-as 80–780 mm, afstand freesas tot tafeloppervlak 350–1350 mm, max. module 16/22, max. frees-Ø 260 mm, max. freeslengte 350 mm, tangentiële slag 250 mm, freesdraaisnelheid 20–160 toeren/min, zwenkhoek ±45°. Opstelafmetingen ca. 5,25 × 4,7 × 4,42 m, gewicht ca. 22 ton. Uitrusting: Siemens Sinumerik ONE-besturing met zes CNC-assen, machinebehuizing, magnetische spaanafvoer, continue en verliessmering, hydraulische aggregaat, koelvloeistofsysteem, bedieningshandleiding. Wij bieden de ombouw aan naar Siemens Sinumerik ONE met Sinamics S120 en een nieuwe schakelkast, naar keuze vóór levering of later in uw fabriek – dan met garantie op de nieuwe elektrische uitrusting. Eveneens optioneel: proefstukfrezen in onze fabriek, geometrische inspectie volgens DIN, montage en inbedrijfstelling bij u, bedienersopleiding. Reserveonderdelen en service komen uit één hand, wereldwijd, ook na de aankoop.

Toestand: reparatiebedürftig (gebruikt), Bouwjaar: 1987, Functionaliteit: ongecontroleerd, max. diameter met tegenlager: 1450 mm max. diameter zonder tegenlager: 2100 mm Diameter opspanplaat: 1800 mm Totaal gewicht: 38 ton De opspanplaat is gedemonteerd en gereviseerd. Iboloz Df A Tohcdw Hsc

Toestand: gebruikt, Bouwjaar: 2007, x-as 900 mm y-as 300 mm z-as 1000 mm Besturing: Siemens Sinumerik 840D Werkstukdiameter - max. 1600 mm Module - max. 20 mm Kopcirkel diameter 350 mm Freesspildiameter 375 mm Totaal aansluitvermogen 80 kVa Machinegewicht ca. 33,5 t Benodigde ruimte ca. 10,530 x 6,375 x 4,680 m Ibelhcdwow Rrb He Hsc Aanvoersnelheid: - X-as 1 tot 3000 mm/min - Y-as 1 tot 3000 mm/min - Z-as 1 tot 4000 mm/min Spiltoerentallen in 1/min: - Gereedschap 26 tot 265 - Werkstuktafel 0 tot 8 Uitrusting/toebehoren: - Gemotoriseerde freeskop M 2 - Freesspillen - Oliekoeler - Technische documentatie

Toestand: uitstekend (gebruikt), Ik verkoop dit apparaat, aangesloten en kan getest worden. Maximaal. werkstukdiameter ..... 1600 mm Module ..... 16 - Hoofdmotorvermogen ..... 12 kW Afmetingen l x b x h ..... 4300 x 2000 x 3170 mm Machinegewicht ..... 18500 kg Het is mogelijk om een video van de machine via WhatsApp te versturen. Ibelhcdsv Nqppew Hjc

Toestand: goed (gebruikt), Bouwjaar: 1976, Wieldiameter – max. 2300 mm Wielbreedte 1000 mm Modulus – max. 22 Modulus – min. 1 Totale vermogensbehoefte 45 kW Ibslezr Rpdjhcdw Hjc Machinegewicht ca. 22 ton Benodigde ruimte ca. 5 x 3 x 4 m

Toestand: goed (gebruikt), Bouwjaar: 1976, Wieldiameter – max. 1250 mm Wielbreedte 1000 mm Module – max. 16 Verplaatsing van de frees 250 mm Freessnelheden – traploos 32 – 200 omw/min Aantal tanden – min. 12 Tafelboring 255 mm Totale vermogensbehoefte 32 kW Gewicht van de machine ca. 20 ton Benodigde ruimte ca. 5,1 x 3,2 x 3,7 m In uitstekende staat, verhoogd statief en lange freesbeweging. 2-snij-cyclus, verwisselbare wielen, freesdoppen (32, 40, 50, 60), Ielhcdwezr Rpks Hobc spaanafvoer. Machine met doorvoeropening aan de onderkant van het machinebed: vooral lange werkstukken kunnen worden bevestigd!

Toestand: goed (gebruikt), Wieldiameter - max. 630 mm Wielbreedte 375 mm Module - max. 10 Klemtafel 550 mm Tafelboring 125 mm Toerental frees traploos 62 - 390 omw/min Montageconus MORSE 5 Axiale voedingen 0,40 - 6,80 mm/omw. Radiale voedingen 0,10 - 1,76 mm/omw. Afstand freesspindel - opspanspindel 50 - 425 mm Aantal tanden min. 8 Frees diameter x breedte 192 / 215 mm Verplaatsing frees 200 mm Hoofdaandrijfmotor 7,5 kW Totaal benodigd vermogen 21 kVa Ielhcdeua It Uow Hsbc Machinegewicht ca. 8,2 ton Uitrusting machine: - Universele freeskop met tangentiële verplaatsing - Drukreduceerventiel voor tegenhouder - Magnetisch spanentransport - Bouwjaar ca. 1976

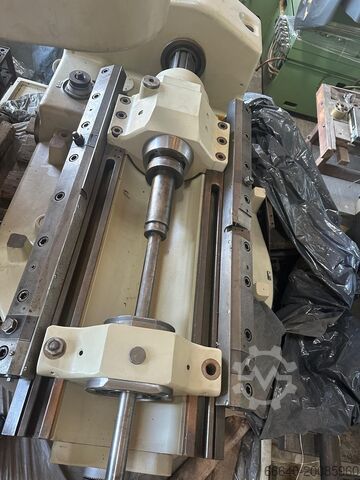

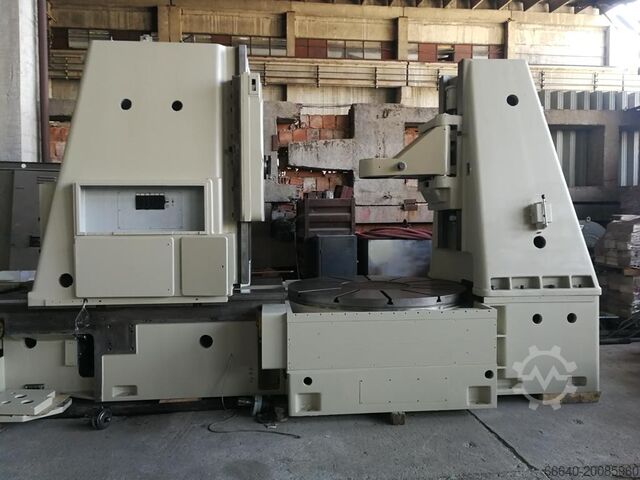

Toestand: uitstekend (gebruikt), Bouwjaar: 1978, Tandwielvormmachine WMW MODUL ZFWZ 2000/3 Ibslhcszt Iu Todw Hec Max. diameter met centreeraanpassing: 1450 mm Max. diameter zonder centreeraanpassing: 2100 mm Max. module: 30

Toestand: direct inzetbaar (gebruikt), Tandwielvormmachine STANKO 5M150 Maximale diameter van te bewerken tandwielen: 800 mm Maximale module: 12 mm Maximale slag van de frees: 200 mm Diameter van het indexeerwiel van de tafel: 360 mm Afstand tussen de assen (gereedschap en tafel): 0-700 mm Grootste diameter van het gereedschap: 200 mm Diameter van de freesas: 44,443 mm Kegelhoek: M5 Diameter van de tafel: 800 mm Afstand van de vloer tot de tafel: 870 mm Diameter van het indexeerwiel: 762 mm Diameter van het gat in de tafel: 120A mm Dubbele slag per minuut (s.p.m.): 33-188 mm Bereik van de tabelvoeding per dubbele slag van de frees: -Circulair: 0,2-1,5 mm -Radiaal: 1-5,4 mm Snelle draaisnelheid van de tafel: 1,7 omwentelingen per minuut Snelle verplaatsingssnelheid van de tafel: 137 mm/min Snelle draaisnelheid van de frees: 3 omwentelingen per minuut Vermogen van de hoofdelektromotor: 4,8; 5,7; 7,5 kW Afmetingen: 3100x1800x3500 mm Ibelhcdsqcvkvsw Hoc Gewicht: 10200 kg

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1981, Stankoimport tandwielsnijmachine 5K328A Bouwjaar: 1981 Max. diameter van het tandwiel: - met tegensteun: 800 mm - zonder tegensteun: 1250 mm Max. module: 12 mm Max. breedte van het tandwiel: 560 mm Min. aantal tanden: 20 Hellingshoek: +/- 60 graden Diameter van de tafel: 935 mm Max. gewicht op de tafel: 2000 kg Conus van de snijspil: Morse 6 Snelheidsbereik van de snijspil: 32 - 200 toeren/min Werkvoedingen: Islhcozq Sq Hjdw Hebc - verticaal: 0,5 - 5,6 mm/omwenteling - radiaal: 0,22 - 2,6 mm/omwenteling - tangentiëel: 0,07 - 2,58 mm/omwenteling Vermogen van de hoofdelektromotor: 10 kW Netto gewicht van de machine: 14 ton Verschillende tandwielen, spilen en ondersteuningen zijn leverbaar! Video van de machine in werking is beschikbaar!

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1970, Tandwielsteker ZFWZ 6300x40 Fabrikant: WMW-MODUL Model: ZFWZ 6300x40/1 Bouwjaar: 1970 Max. tandwiel diameter: 7100 mm Tandbreedte: 1500 mm Max. module: 45 Tafel diameter: 5300 mm Iolhcdwjxln Iwj Hjbc Frees diameter x breedte: 400x500 mm Max. spiraalhoek: 45 graden Steekfrees diameter: 500 mm Steekfreessnelheden: 9-63 tpm Totaal benodigd vermogen: 47 kW Machinegewicht: 160 ton Uitgerust met normale steekfreeskop, tangentiële steekfreeskop, interne freesunit, verwisselbare tandwielen, steunen. Video beschikbaar

Toestand: goed (gebruikt), Wieldiameter - max. 600 mm Module - max. 6 Afmetingen LxBxH 2540 x 1500 x 1920 mm Tafeldiameter 160 mm Machinegewicht ca. 3,6 t Hoogvermogen vertandingsfreesmachine Tandhelling 15° Tandbreedte 270 mm Wieldiameter 620 mm Tandhelling 30° Tandbreedte 250 mm Wieldiameter 610 mm Tandhelling 45° Ijlhcdwey E Twgj Hobc Tandbreedte 200 mm Wieldiameter 500 mm Tandhelling 60° Tandbreedte 100 mm Wieldiameter 450 mm Grootste frezerdiameter 105 mm Grootste frezerbreedte 115 mm Diameter klemtafel 420 mm Booropening klemtafel 75 mm Boordiepte onder tafelblad — mm Diameter indexeerschijf 450 mm Klemasdiameter 30 mm Freesspil diameters 22–27–32 mm

Toestand: goed (gebruikt), Bouwjaar: 1984, Wieldiameter - max. 250 mm Wielbreedte 275 mm Module - max. 6 Machinegewicht ca. 5,5 t De tandwielstekenfreesmachine ZFWZ 250 is geschikt voor de economische productie van alle walsbare cilindrische vertandingen zoals: - Rechte en schuine tandwielen, wormwielen en wormassen, tandassen, spie-assen, zaagtandvertandingen, ketting- en palwielen, alsook conische en bolle rechte en schuine tandwielen. Wisselwielen en freestoebehoren Technische gegevens: - Werkstukdiameter (max): 250 mm - Module (max): 6 mm - Axiale toevoerweg (max): 275 mm - Tangentiële toevoerweg (max): 100 mm - Tandhellingshoek (max): 45 graden - Freesdiameter (max): 145 mm - Freeslengte (max): 170 mm - Opspanvlak van de tafel (min): 195 mm - Opspanvlak van de tafel (max): 470 mm Prestaties Freessnelheden - getrapt in 2 bereiken: 56 ... 250 tpm - (standaard uitvoering): 90 ... 400 tpm Ibolhsv T Nqajcdw Hec - traploos in 2 bereiken: 63 ... 180 tpm - (speciale uitvoering met gelijkstroommotor): 140 ... 400 tpm Gewicht - Machine netto: ca. 5.000 kg - Elektriciteitskast: ca. 800 kg - Hydrauliekaggregaat + koelmiddeltank + spaanafvoer: ca. 700 kg Totale afmetingen (met olienevelfilter) - Lengte: Standaard uitvoering: 3.950 mm Gelijkstroomaandrijving: 3.450 mm (resp. 3.350 mm volgens tabel) - Breedte: 3.300 mm - Hoogte: Machine: 1.980 mm Machine met gelijkstroomaandrijving: 2.150 mm Elektriciteitskast: 2.200 mm

Toestand: gebruikt, Bouwjaar: 1989, Wieldiameter - max. 400 mm Wielbreedte 275 mm Module - max. 6 Machineafmetingen 300x310x245 cm Machinegewicht ca. 5,0 t Specificatie: - Maximale wieldiameter: 400 mm - Min. module: 1 - Max. module: 6 Ibolhcju A I Elodw Hsc - Tafel diameter: 370 mm - Maximale wieldiameter: met contrasteun: 340 mm / zonder contrasteun: 400 mm - Max. axiale verschuiving: 275 mm - Max. tangentiële verstelling: 100 mm - Max. tandhelinghoek: 45 graden - Max. frezerdikte: 145 mm - Max. walsfreeslengte: 170 mm Prestaties - Frezensnelheid: 50-200 omw/min - Axiale aanvoer (traploos instelbaar): 0,2-10 mm/omw - Tangentiële aanvoer (traploos): 0,1-5 mm/omw - Radiaal voor rechte tandwielen: 0,1-4 mm/omw - Radiaal voor wormwielen: 0,025-1 mm/omw - Snelle axiale doorloop: 500 mm/min - Snelle tangentiële doorloop: 250 mm/min - Radiaal bij rechtvertande wielen: 400 mm/omw - Radiaal voor wormwielen: 100 mm/omw - Motorvermogen: 7,4 kW Gewicht - Machine: 5000 kg - Elektriciteitskast ca. 800 kg - Hydrauliekunit, koelvloeistoftank, spaanafvoer ca. 700 kg Afmetingen - Lengte bij kettingaandrijving (standaard): 2950 mm bij gelijkstroommotor: 3350 mm - Breedte: 3100 mm - Hoogte machine: 1980 mm Elektriciteitskast ca.: 2400 mm Machine met gelijkstroommotor ca.: 2150 mm
