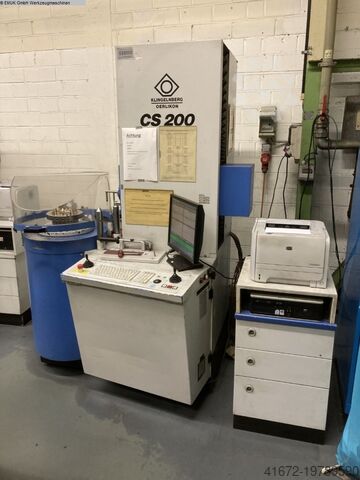

Tandwielmeetmachine

KLINGELNBERG-OERLIKON CS 200

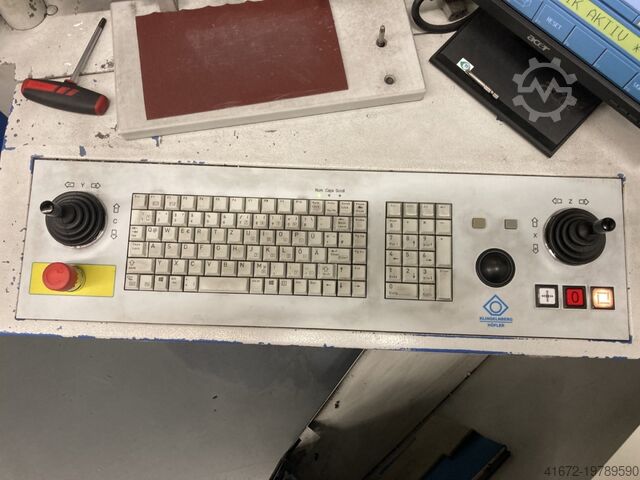

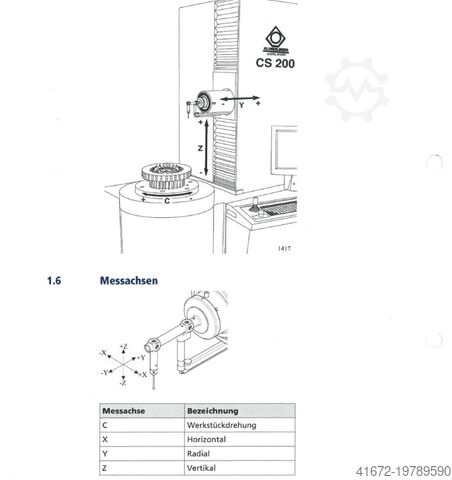

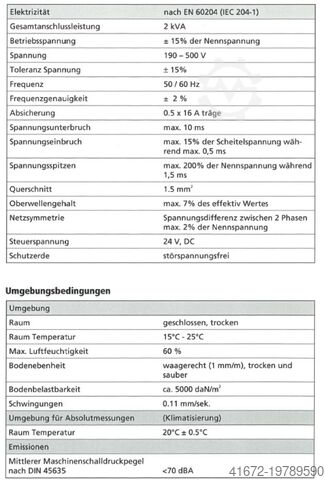

Toestand: goed (gebruikt), Bouwjaar: 2004, Type klembare snijkop (max.) 460 mm Gewicht snijkop (max.) 150 kg Diameter montageschijf voor maaikoppen (Ø) 360 mm Montagekegel voor maaikoppen Nominale diameter Ø 58,227 mm Rijafstand - z 200 mm Diagramregistratie vergroting ±10 - ± 500 µm Machinegewicht ca. 2,3 ton Benodigde ruimte ca. 2 x 1,5 x 2,03 m Bij het fabricageproces van conische tandwielen speelt de kwaliteit van het gebruikte snijgereedschap een doorslaggevende rol. gereedschap een doorslaggevende rol. Vooral bij hoge tandwielsnijkwaliteit en een lange standtijd kan alleen met nauwkeurig worden bereikt met nauwkeurig afgestelde snijkoppen. Met het Oerlikon CS 200 meskop-instel- en testapparaat kunnen de afzonderlijke messen snel en eenvoudig worden ingesteld. Blodpfx Aeul Efmsbpop en eenvoudige instelling van de afzonderlijke messen, het controleert de positie en documenteert en documenteert de meetresultaten. De meetprocedure op het CNC-gestuurde testapparaat is gedeeltelijk geautomatiseerd: De afzonderlijke handelingen voor het uitvoeren van de handelingen voor het uitvoeren van de reeks worden op het scherm weergegeven via de operatorbegeleiding. De positionering van de afzonderlijke messen in de snijkop en de hoogte van de mespunten zijn is grotendeels automatisch dankzij een speciale volgorde en wordt tegelijkertijd gedocumenteerd via een uitloopdiagram. Een volgende meetprocedure controleert de radiale positie van de binnenste en buitenste snijkanten van alle messen in de snijkop. snijkop. Als afzonderlijke testparameters op de messen niet overeenkomen met de de tolerantiespecificaties, kan deze individueel worden bijgesteld. De combinatie van halfautomatische instelvolgorde, operatorgestuurde instelhandelingen en automatisch door de operator gestuurde instelhandelingen en automatische meetvolgorde kunnen snijkoppen gemakkelijk, snel en uiterst nauwkeurig ingesteld worden. Operatorgestuurde instel- en testprocedure - Grafische weergave van het ontwerp van de snijkop en meetresultaten met tolerantiecontrole tolerantiecontrole - Instructies voor de operator in platte tekst Instructies voor de operator in platte tekst (zonder gecodeerde informatie) - Eenvoudige toewijzing van de meetresultaten aan de messen - Documentatie van de instelling en meetresultaten via printer - Instel- en testvolgorde geschikt voor ARCON®, RSR, Spirapid, SPIRON®, TRI-AC® types - Interface voor neutrale gegevens

Bouwjaar: 2004, Toestand: gebruikt, z-reis 200 mm Klemdiameter van de snijkoppen max. 550 mm Max. toelaatbaar gewicht van de messenkop 150 kg Diameter houderplaat voor snijkoppen 360 mm Montagekegel voor snijkoppen nominale diameter 500 mm Machinegewicht ca. 2,3 t Benodigde ruimte ca. 2 x 1,5 x 2,03 meter Bjdpfx Asvq Sd Rsbpslp Snijkop-instel- en meetmachine De kwaliteit speelt een belangrijke rol in het productieproces van kegelvormige tandwielen De gebruikte tandwielgereedschappen spelen een cruciale rol. Vooral wanneer Droog frezen kan een hoge tandwielkwaliteit en een lange levensduur garanderen kan alleen worden bereikt met nauwkeurig afgestelde snijkoppen. Het snijkopinstel- en testapparaat CS 200 maakt dit mogelijk snelle en eenvoudige aanpassing van de afzonderlijke messen, controle van de positie en documenteert de meetresultaten. Het meetproces wordt op de CNC-gestuurd Het testapparaat is gedeeltelijk geautomatiseerd: de afzonderlijke worden op het scherm weergegeven De acties voor het uitvoeren van het proces worden weergegeven via de operatorprompt. De Positionering van de afzonderlijke messen in de meskop of de hoogte van het mes Het slijpen gebeurt grotendeels automatisch en volgens een speciaal proces wordt tegelijkertijd gedocumenteerd via een axiaal stroomdiagram. Een volgende Het meetproces controleert de radiale positie van de interne en externe snijkanten randen van alle messen in de meskop. Als individuele testparameters op de messen Als de tolerantiespecificaties niet overeenkomen, kan dit individueel worden verholpen. positie. Door de combinatie van een gedeeltelijk geautomatiseerd instelproces, door de operator geleide instelacties en automatische meetprocessen Stel de snijkoppen gemakkelijk, snel en met hoge precisie in. Door de operator geleid instellings- en testproces - Grafische weergave van het ontwerp van de snijkop en de meetresultaten met tolerantiecontrole - Instructies voor de operator in instructies voor de operator in platte tekst (zonder gecodeerde informatie) - Eenvoudige toewijzing van de meetresultaten aan de messen - Documentatie van de instelling en meetresultaten via printer - Instel- en testproces geschikt voor staafmeskoppen van het ARCON®-type, RSR, Spirapid, SPIRON®, TRI-AC® - Interface voor neutrale gegevens
