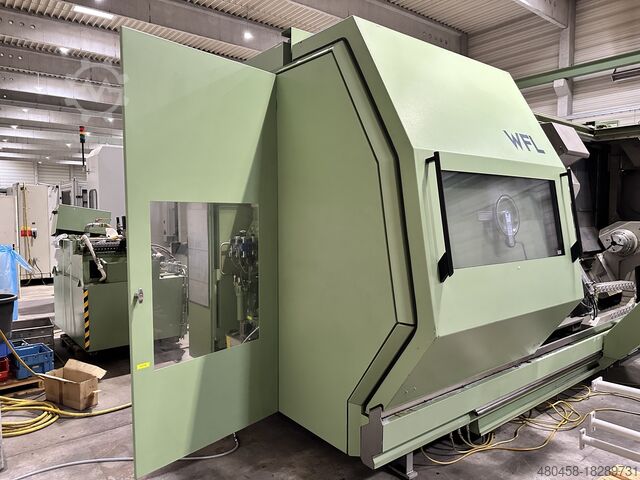

CNC draai-freescentrum

WFL M-40

Toestand: uitstekend (gebruikt), Bouwjaar: 2002, Functionaliteit: volledig functioneel, Draailengte: 3.000 mm Draaidiameter over dwarsslede: 520 mm X-as verplaatsing: 600 mm Y-as verplaatsing: 150 mm Z-as verplaatsing: 3.150 mm Draaidiameter: 520 mm Draailengte: 3.000 mm Besturing: SIN 840 D Siemens Z-as: 3.150 mm Voeding Z-as: 1 - 40.000 mm/min Snelle verplaatsing Z-as: 40,00 m/min X-as: 600 mm Voeding X-as: 1 - 30.000 mm/min Snelle verplaatsing X-as: 30,00 m/min Hoofdspil S1 Toerentalbereik spil: 1 - 3.300 tpm Aandrijfvermogen bij 100% belasting: 29,00 kW Spilkop DIN 55026 - Grootte A11 Spildiameter in voorlager: 160 mm Spilboring: 115 mm C-as: 360 x 0,001° Frees-spil S2 Gereedschaphouder: Capto C6 Toerentalbereik – traploos: 1 - 6.000 tpm Y-as: -100 / +150 mm B-as: -110 / +110° Gereedschapsmagazijn met 100 posities Bsdpfx Adoxpfd Ds Tocu Totale vermogensbehoefte: 145 kW Machinegewicht ca. 24 t

Toestand: gebruikt, Bouwjaar: 2008, Functionaliteit: volledig functioneel, 5-assig simultaan bewerkingscentrum MAZAK Variaxis 630-5X II T met draaitafel Besturing: MAZATROL Matrix Bouwjaar: 2008 Verplaatsing – x-as: 630 mm Verplaatsing – y-as: 765 mm Verplaatsing – z-as: 600 mm a-as: +30 ~ -120° c-as: +/- 360° Max. bewerkingsdiameter: 730 x 500 mm Max. werkhoogte: 500 mm Aantal posities in gereedschapsmagazijn: 120 Gereedschaphouder: HSK 63T Max. spindelsnelheid: 18.000 tpm Max. draaitafelsnelheid: 1.100 tpm Bcjdpfox Db D Ajx Ad Tsu Diameter draaitafel: 630 mm Zwaai-diameter van het werkstuk: 730 mm Toebehoren: Spaanafvoer en tank IKZ (interne koeling) Showa olienevelafzuiging Renishaw meettaster De machine verkeert in zeer goede staat en kan onder spanning ter plaatse worden bezichtigd.

Toestand: uitstekend (gebruikt), Bouwjaar: 2008, Functionaliteit: volledig functioneel, Multifunctioneel CNC draai-boor-freescentrum / Fabricaat: WFL Type: M120 MILLTURN x 3000 / Bouwjaar: 2008, Gereviseerd in 2025 TECHNISCHE GEGEVENS: Werkbereik: - Afstand tussen de centers / draailengte (afhankelijk van opspanning): 3.000 mm - Maximaal draaidiameter boven bed: 1.220 mm - Maximaal draaidiameter boven slede: 1.140 mm Toebehoren / Uitvoering: - CNC-besturing Siemens SINUMERIK 840D pl - Draai-/boor-/freesunit - NC-meestart - Extern gereedschapsmagazijn, 90 posities - Pick-up station - Koelsysteem - Spaanafvoertransporteur - Overige uitgebreide uitrusting ... Gedetailleerd technisch gegevensblad en informatie over de uitrusting op aanvraag beschikbaar. Geen garantie op volledigheid en juistheid van de technische gegevens en uitrusting. Bodpfx Ajxt Uqhed Tecu

Toestand: uitstekend (gebruikt), Bouwjaar: 2020, Functionaliteit: volledig functioneel, draailengte: 1.000 mm, draaidoorsnede: 90 mm, spil-motorvermogen: 40.000 W, spilsnelheid (max.): 4.000 rpm, koppel: 190 Nm, totale hoogte: 2.550 mm, totale lengte: 4.325 mm, totale breedte: 2.350 mm, Staafdiameter (max.): 90 mm, totaalgewicht: 14.000 kg, Uitrusting: documentatie / handleiding, toerental traploos regelbaar, Hoofd- en tegenspil Bodpfx Asx T A Drsd Tecu

Toestand: uitstekend (gebruikt), Bouwjaar: 2016, MAZAK Integrex i-300 1000U Max. bewerkingsdiameter: 658 mm Max. bewerkingslengte: 1.010 mm Max. hoofdspiltoerental: 4.000 tpm Max. stafdiameter: 80 mm Machine is uitgerust met: - CNC-besturing Mazatrol SmoothX - SCHUNK drieklauwplaat, diameter 254 mm - Tool Eye Bcsdpfx Aex A Ub Ejd Teu - C-as - Y-as - Aantal gereedschapsposities: 110 !!! - Keepbalk - Versterkte koelmiddelpomp - Spaanafvoer

Toestand: gebruikt, CNC-draaibank Mazak QTN100IIMY, bouwjaar 2007, in zeer goede staat Y-as Bedpfxex Hhkks Ad Tjcu C-as Taille

Toestand: uitstekend (gebruikt), Bouwjaar: 2010, Maximale bewerkingsdiameter 412 mm, maximale draailengte 753 mm, 225 graden beweging op B-as, spilmotorvermogen 15 pk, spiltoerental 6.000 tpm, hulpspiltoerental 6.000 tpm, stafcapaciteit 52 mm, freessnelheid 12.000 tpm, Bcjdowxw A Hepfx Ad Tsu C-as & frezen, 9-positie onderste turret. Spaanafvoer, gereedschapmeetsysteem, koeling, vergrendelde beschermkappen, zwenkbare universele kop, C-as (0,001°), Mazatrol Matrix besturing.

Toestand: gebruikt, Bouwjaar: 2017, Verplaatsingsweg - x 1.050 mm Verplaatsingsweg - y 530 mm Verplaatsingsweg - z 510 mm Sturing: MAZATROL Smooth G Spilsnelheid: 40 - 12.000 tpm Gereedschaphouder: SK 40 Aantal plaatsen in gereedschapswisselaar: 30 Bcjdpfxex Avr Es Ad Tou Tafelafmeting: 1.300 x 550 mm Bewerkingscentrum - Verticaal | MAZAK - VCN-530C De machine is in goed onderhouden staat en kan op locatie onder stroom op elk moment worden bezichtigd. Een video van de machine op locatie delen we graag op verzoek.

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2023, bedrijfsturen: 154 h, verplaatsingsafstand X-as: 215 mm, verplaatsing Y-as: 100 mm, verplaatsingsafstand Z-as: 605 mm, totale hoogte: 1.725 mm, totale breedte: 1.690 mm, totaalgewicht: 4.650 kg, controllerfabrikant: MAZATROL, controller model: SMOOTH Ez, aantal assen: 3, Deze 3-assige Mazak QTE-200MY SG werd vervaardigd in 2023. Hij heeft een maximale zwenkdiameter van 695 mm, een standaard zaagdiameter van 235 mm en een maximale draaidiameter van 340 mm. De hoofdspil werkt met snelheden tot 5.000 min-1, met een motorvermogen van 15,0 kW. De machine heeft een revolver met 12 posities en de ijlgangsnelheden op de X-, Y- en Z-as zijn respectievelijk 30, 10 en 30 m/min. Neem contact met ons op voor meer informatie over deze machine. Aanvullende uitrusting • Transformator voor Europa (CE) • Rolgeleiding met tweerijige tonlagers • SD-geheugenkaart I/F + USB-geheugen I/F • 1 Set bedieningstoetsen • Funderingsset (stalen platen) • CE-markering (met ruisfilter) • C-as positionering 0,0001° increment • Revolver met 12 posities • Y-as besturing • Interface staafdosering Extra informatie Automatische onderdelenvanger Hoge druk koeling Voorbereiding voor spanentransporteur 8" Open klauwplaat Meetarm Signaaltoren Roterend centrum Kettingtransporteur met zij-uitworp Graveerfunctie voor cilindrische en polaire coördinaten Automatische pikcyclus met ladingsdetectie Snelwisselsysteem voor freeshouder Bar diameter Bcsdpfx Aex D R Svsd Teu Werkstuk Maximale zwenkdiameter: 695 mm Standaard snijdiameter: 235 mm Maximale zaaglengte: 535 mm Maximale diameter draaien: 340 mm Maximale diameter zaagblad: 65 mm Maximaal klauwplaatgewicht: 200 kg Maximaal werkstukgewicht: 500 kg Afstand tussen spindelneus en werkstukeinde: 81 tot 686 mm Revolver Aantal gereedschapsposities: 12 Gereedschapsgrootte (uitwendig draaien): 25 mm Gereedschapsgrootte (inwendig draaien): 40 mm Afmeting gereedschap (aangedreven boor): 20 mm Afmeting gereedschap (aangedreven frees): 20 mm Afmeting gereedschap (aangedreven tap): M20 Indexeertijd 1 stap: 0,23 s Indexeertijd volledige omwenteling: 0.63 s Achtervoet Middenboring (morseconus): MK nr. 5 Achterklauwuitslag (beweging lichaam): 565 mm Maximale kracht: 5000 N Gereedschap Vermogen freesspil (continu vermogen): 3,7 kW Vermogen freesspil (40% ED): 5,5 kW Maximaal toerental freesspil: 4500 min-1 Minimumfreessnelheid: 20 min-1 Media Tankinhoud: 225 L Pomp koelmiddel: MTA70H-250 Vermogen: 0,25 kW Persluchtdebiet: 75 tot 370 L/min (ANR) Dimensions Machine Depth 2785 mm

Toestand: gebruikt, Bouwjaar: 2016, De Mazak VTC 800 serie is een reeks krachtige, grootschalige 5-assige bewerkingscentra voor grote werkstukken. Ze staan bekend om hun hoge precisie en stijfheid en zijn ideaal voor de luchtvaart, energie- en zware machinebouw. De machines zijn uitgerust met functies zoals geïntegreerde spindels, snelle gereedschapswissel en zijn ontworpen voor efficiënte complete bewerkingen. Accessoires: - Gereedschapsmagazijn voor 30 gereedschappen - Gereedschaplengtemeting en gereedschapsbreukdetectie - Fabrieksvoorbereiding voor spaantransporteur (links) - Magazijn (HSK) voor 155 gereedschappen - Werkstuk reinigingssysteem met luchtblaas - Signaallamp (einde bewerking: geel) - Extra: werkruimteverlichting - Koelmiddelspistool - Luchtblaas door de spindel - Voorbereiding 70 bar, incl. interface voor hogedruksysteem - Automatisch openen/sluiten van de bedieningsdeur - Mazak Monitoring System B RMP 60 (alleen H/V) - Botsingsbewaking van Brankamp - 2x Renishaw TS27R gereedschapinstelapparaat - NC-draaitafel - Klemvoorziening voor verticale toepassing NC-draaitafel - Scheidingswand voor pendelbewerking - 3D-model van de werkruimte in STEP-formaat - 5-assige freestechnologie - Knall compactfilter KF400/2300 (filtercapaciteit 400 l/min, tankinhoud 2300 l) - Koelvloeistof hogedruk 70 bar, 7 drukniveaus - Spaantransporteur scharnierbanduitvoering - Extra M-codes 1 set = 2 M-codes - Voorbereiding dubbele afzuiginstallatie (mechanische aansluiting Ø 198 mm) - Transformator voor de Europese markt - 1 set handleidingen in elektronische vorm op CD - 1 set afstelgereedschappen - Fundamentset (ankerbouten + platen) - MAZAK standaardkleur - Werkruimteverlichting Extra's: - AirFresh FMN V12 afzuiginstallatie (aan beide zijden geïnstalleerd en gekoppeld aan de deuropener) - Klemvoorziening voor verticale werking van draaitafel - 2 x Renishaw TS27R integreerbaar gereedschapinstelapparaat Reserveonderdelen: - Motor Y-as gereedschapsmagazijn - Motor lineaire as shifter - Motor draai-as shifter - Cilinder voor zwenkeenheid Technische gegevens: - Breedte: 3500 mm - Lengte: 820 mm - X-as verplaatsing: 3000 mm - Y-as verplaatsing: 800 mm - Z-as verplaatsing: 720 mm - Min. afstand spindelneus tot tafelpunt: 140 mm - Max. afstand spindelneus tot tafelpunt: 860 mm - Max. tafelbelasting: 2500 kgf - B-as: ± 110 graden - Hoofdspil: Steilkegel 40, geschikt voor 155 HSK-gereedschappen - Max. toerental: 18.000 omw/min - Min. toerental: 35 omw/min - Nominaal vermogen (100% continu): 33,0 kW - Snelverplaatsing X-Y & Z-as: 50 m/min - Werktafel breedte: 3500 mm - Werktafel lengte: 820 mm - T-groefbreedte: 18 mm Bodpfx Aex Idwied Tocu - Aantal T-groeven: 7 - T-groefafstand: 100 mm - Tafelhoogte vanaf vloer: 870 mm - Gereedschapswisselaar plaatsen (standaard): 30 - Gereedschapswisselaar plaatsen (optie): 48 - Gereedschapsselectie: kortste weg - Gereedschapsopname: Steilkegel 40 - Met bezette aangrenzende plaatsen: 80 mm - Met vrije aangrenzende plaatsen: 130 mm - Max. gereedschapsgewicht: 8 kgf - Totaal gewicht magazijngereedschappen: 150 kgf - Max. gereedschapslengte: 350 mm - Gereedschapswisseltijd (chip-to-chip): 4,7 s - Aansluitwaarde: 400 V / 50/60 Hz - Luchtdruk: 5 – 9 bar - Luchthoeveelheid: 260 l/min - Tankinhoud: 500 l - Afmetingen (h x l x b): 3376 x 5480 x 4051 mm - Gewicht ca.: 16.300 kg - Kleur: grijs/zwart
