CNC draai- en freescentrum

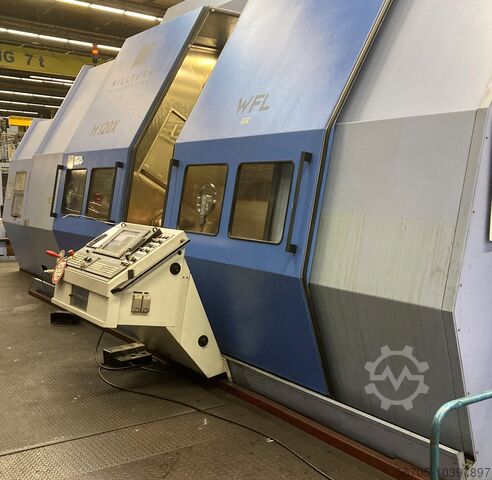

WFL M120 MILLTURN x 3000

Toestand: gereviseerd (gebruikt), Bouwjaar: 2008, WFL Millturn M120X/3000 WERKBEREIK hartafstand = 3000mm Zwenken over bed = 1220mm Zwenken over bovenkant slede = 1140mm Slag in lengterichting (Z) = 3330mm Zwenkbereik voorkant (X) = 920mm Afstand spilneus tot staartstuk = 3812mm ROTERENDE SPINDEL Spilkop DIN 55026 vormmaat A15 Asgat 165mm HOOFDAANDRIJVING AC-aandrijving met 2-traps tandwielkast Aandrijfvermogen 100% ED 60kW Max. Spiltoerental 1600 1min Max. Spilkoppel 100% ED 4472 NM C-AXIS. SERVOGESTUURDE HOOFDSPIL Kleinste programmeerbare increment 0,001°. Max. Snelheid 20min-1 Max. Koppel op spindel 100% ED Nm 3000 Houdkoppel schijfrem Nm 6000 DRIVE Kruisslede, roterende boor-freesunit: AC-servoaandrijving Aanvoerkracht in lengterichting (Z) kN 30,0 Aanvoerkracht vlak (X) kN 31,5 Aanvoerkracht Y-as 55kW kN 25,0 ijlgangsnelheid: longitudinaal (Z) m/min 15,0 vlak (X) m/min 15,0 Y-as m/min 12,5 ijlgang B-as °/s 90 BALSCHROEF LENGTE (Z-as) ø x steek mm 63X20 PLAN (X-as) ø x steek mm 63X10 RANDSTOF Freesdiameter mm 180 Freesslag mm 200 Quillkracht (instelbaar) N 5400-40000 Frees met ingebouwd lager MK 6 GEREEDSCHAPSHOUDER (enkele gereedschapshouder, roterende boor-frees eenheid) AC-aandrijving, aandrijfvermogen 100% ED kW 55 Spiltoerental max. min-1 3200 Max. Koppel op spindel 100% ED Nm 730 Verplaatsing loodrecht op X/Z-vlak (Y-as) 55kW mm 650(-300/+350) Kantelhoek van de freesspindel (B-as) ° -110/+90 Spindelkop voor gereedschappen volgens DIN 69893 HSK-A100 Freesspindeldiameter in voorste lagering mm 130 Tjdpfx Acol Smhlefja STABILISATIE VAN DE TEMPERATUUR door geregeld koelcircuit met compressor - koeleenheid EXTERNE GEREEDSCHAPSLIJN: Hoeveelheid Opbergruimten (ruimtegecodeerd) Grootte HSK100 st 90 Max. Lengte gereedschap mm 500(800) Max. Gewicht gereedschap (zwaartepuntafstand van 25 kg kopgereedschap max. 250 mm) AFMETINGEN Lengte (max. gereedschapsmagazijn met spanentransporteur) m 13 Hoogte m 4,1

Toestand: goed (gebruikt), Bouwjaar: 2006, Gebruikte draaibank van OKUMA - Model: LT 200-M TwinStar - Bouwjaar: 2006 Tjdpsv S Su Sofx Acfja

Toestand: gebruikt, diverse gereedschaphouders van , mazak, sandvik, mimatic, gerardi, ews, nikken en andere. Tjdpfxsvry T Ne Acfsa draai- freesgereedschappen met de opname VDI 40 alleen per pallet te koop pallet5 euro 2730 totaal 3x aangedreven gereedschap vdi 40 euro 580/st 11x gereedschaphouder vdi 40 euro 90/st pallet 6 euro 2640 totaal 3x aangedreven gereedschap vdi 40 euro 580/st 10x gereedschaphouder vdi 40 euro 90/st pallet 7 euro 2640 totaal 3x aangedreven gereedschap vdi 40 euro 580/st 10x gereedschaphouder vdi 40 euro 90/st pallet 8 euro 2730 totaal 3x aangedreven gereedschap vdi 40 euro 580/st 11x gereedschaphouder vdi 40 euro 90/st

Toestand: uitstekend (gebruikt), MAZAK INTEGREX 400-3S is een CNC draai-frees-boorcentrum, ontworpen voor precisie, hoge nauwkeurigheid en betrouwbaarheid. Werkruimte: centerafstand 1500 mm, draaidiameter 760 mm, draailengte 1524 mm, stafdiameter 102/77 mm, gereedschapsmagazijn met 40 posities (Ø max 90 mm, L 400 mm). Technische gegevens: hoofdspindel A2-8 traploos 35–3300 t/min, 30 kW, 1200 Nm; tegenklauw A2-8 35–4000 t/min, 26/22 kW, 500 Nm; freesspindel CAPTO C6 15–12000 t/min, 18,5 kW, 120 Nm. Aanslagen X630 Y±115 Z1585 mm; voeding 0–8000 mm/min; snelgang X/Z 38 m/min, Y 26 m/min; gewicht ca. 13.300 kg; opsteloppervlak 5110x2196 mm; hoogte 2798 mm. Toebehoren: koeler 444 l (15 bar freesspindel), Forkhardt 3-klauwplaat Ø400/315 mm, lineaire encoder X, RS232, PCMCIA, spanentransporteur, synchroondraad snijden, voetpedaal. Bereikt nauwe toleranties; Toepassingsgebieden: automotive, luchtvaart, medische technologie, machinebouw, horloge-industrie. Todpoyxn H Nefx Acfsa

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, X-as 1.350 mm Y-as 1.150 mm Z-as 895 mm A-as +16 tot -120 graden Draaitafel diameter 1.100 x 1.000 mm Tsdpfx Acszclk Sefea Max. werkstukgrootte 1.000 x 1.000 x 500 mm Max. tafelbelasting 1.600 kg Gereedschaphouder HSK - A63 Gereedschapswisselaar 46 posities Spiltoerental 24.000 omw/min Besturing Heidenhain ITNC 530 Benodigde ruimte (incl. deuropeningen) 5.605 x 4.290 x 3.159 mm Gewicht 12.500 kg Incl. IKZ 40 bar Incl. documentatie

Toestand: werkplaatsgereviseerd (gebruikt), Bouwjaar: 2006, verplaatsingsafstand X-as: 5.500 mm, verplaatsing Y-as: 1.400 mm, verplaatsingsafstand Z-as: 1.000 mm, spilsnelheid (max.): 5.000 rpm, spindelsnelheid (min.): 15 rpm, tafelbreedte: 1.200 mm, tafel lengte: 6.000 mm, RepairFIT door Dornhöfer Het verschil. Inclusief installatie & inbedrijfstelling! Todpjy Tkgbsfx Acfja Bouwjaar machine: 2006 Capaciteiten / verplaatsingswegen: Lengte (X): mm 5.500 Verticaal (Y): mm 1.400 Dwars (Z): mm 1.000 Opspantafel: Lengte: mm 6.000 Breedte: mm 1.200 Aantal T-sleuven op het tafeloppervlak: stuks 12 Breedte van de T-sleuven: mm 22 Afstand tussen de sleuven: mm 100 Max. werkstukgewicht: kg 13.500 NC-draaitafel: Positie: Rechts, vlak geïntegreerd in tafeloppervlak Opspanoppervlak: Ø mm 1.000 Positioneernauwkeurigheid: ° 360x0,001 Max. werkstukgewicht: kg 3.500 Aantal T-sleuven: stuks 9 Maat T-sleuven: mm 22 Afstand T-sleuven: mm 100 Lak: RAL 7035 lichtgrijs / RAL 5011 staalblauw Gereedschapopname: ISO 50, DIN 69871 AD Trekbout: DIN 69872 Form A Hoofdaandrijving: Aandrijfvermogen: 100% ED kW 28 Toerentalbereik spil: Spilsnelheid: min-1 15 - 5.000 Koppel: Nm 815 Voedingen: X-, Y- en Z-as mm/min 2 – 10.000 Max. snelverplaatsing: X-, Y- en Z-as mm/min 25.000 Max. voedingskracht: N 10.000 Benodigde vloeroppervlak FLC6000: m (ca.) 11,0 x 5,6 Totale hoogte: m (ca.) 3,5 Gewicht: ca. 35.000 kg HEIDENHAIN iTNC 530 HSCI Automatische MTE-diagonaal-freeskop Automatische gereedschapswisselaar Spaanafvoer Koel-/smeermiddelsysteem met 70 bar & (IKZ) RepairFIT is ons beproefde aanbod voor een rendabele instap in onze productlijnen. De machines die binnen deze lijn aangeboden worden, worden door ons volgens een strikt selectieproces aangekocht en grondig geïnspecteerd (deep-dive check). Na intensieve reiniging worden vastgestelde zichtbare gebreken en fouten professioneel hersteld door ons vakkundig serviceteam.

Toestand: uitstekend (gebruikt), Bouwjaar: 2014, draailengte: 700 mm, verplaatsingsafstand X-as: 205 mm, verplaatsingsafstand Z-as: 700 mm, spil-motorvermogen: 22.000 W, totale hoogte: 2.800 mm, totale lengte: 6.000 mm, totale breedte: 3.900 mm, totaalgewicht: 9.800 kg, CNC Draaibank met Y-As Okuma - LT-2000 EX Tsdsyn Em Rspfx Acfoa

Toestand: uitstekend (gebruikt), Functionaliteit: volledig functioneel, Inbedrijfstelling: als Okuma-voorraadmachine 09.2017 Besturing OSP P300S Machineuitrusting ▪ Vergrote hoofdspil KK maat 11 Voorlager Ø 160 mm Toerentalbereik 3.000 1/min Boring Ø 112 mm Motorvermogen 32 kW Koppel 955 Nm ▪ Holle spantangcilinder Ø 127 mm SMW VNK 320-127 met boring Ø 127 mm ▪ Drukreduktieventiel Instelbereik 8-70 bar ▪ Tegenpunt ▪ Draailengte ca. 1500 mm ▪ H1-revolver (1 station) ▪ Y-as ▪ B-as, 0,001° ▪ Gereedschapsmagazijn met 40 stations ▪ Extra: onderste revolver met 12 stations ▪ Gereedschapsspindel 12.000 1/min ▪ Scharnierband spanentransporteur: krachtige spanentransporteur met onderhoudsarme zelfreinigingsfunctie ▪ Trommelgootfilter TMF300 met schoonwatertank 980 l ▪ Voedingspomp TC160/740, 8 bar ▪ Voedingspomp RSP 20/32-070-1-1-0, 70 bar ▪ Zelfcentrerend lunette-op onderste revolver (niet mogelijk in combinatie met aangedreven gereedschappen voor onderste revolver) ▪ Deurautomatisering ▪ Robotinterface type E voor aansluiting van overige beladings- en ontladingssystemen op enkelspil-machines ▪ 3D machinermodel voor simulatie in een CAM-systeem Technische gegevens ▪ Hoofdaandrijving (Okuma-motorspindel): 22 kW / 700 Nm / 50-4.200 1/min. Spilneus KK maat 8 Spilvoorlager Ø 140 mm Spilboring Ø 91 mm Toerentalbereik: 2 trappen Bereikschakeling bij vol toerental ▪ Onderste revolver: 12 stations In ZB-as met cilinderrolgeleiding In XB-as met glijgeleiding ▪ Real-time botsingsbeveiligingssysteem CAS ▪ 19" kleur-LCD TFT (1280x1024) met 3D-kleurengrafiek, touch screen/paneel met verticaal scherm en kantelbaar toetsenbord (schuin instelbaar) ▪ Tweede besturingssysteem Windows 7, vrij te gebruiken voor Windows 7 compatibele toepassingen ▪ Programmeerbare tegenpunt op W-as met hydraulische pen ▪ Gereedschapsmagazijn 40 stations ▪ C-as 360° Positionering in 0,001° ▪ Y-as met slag +150 / -150 = 300 mm ▪ B-as 240° Positionering in 0,001° ▪ Gereedschapsspindel (Okuma-motorspindel): 22 kW / 120 Nm / 12.000 1/min ▪ Interne koelsmeermiddeldruk voor draaiende gereedschappen, pomp met max. 20 bar druk Tsdpoyviigjfx Acfea Inclusief zakfilter, externe koeling gereedschapsspindel, pomp met max. 3 bar druk ▪ Gereedschapssysteem HSK-A63 ▪ Gereedschapsbewakingssysteem voor standtijd en breuk ▪ Gereedschapsmeetsysteem (bij gebruik standaard spanbekken) voor veilige instelling ▪ Machine management MacMan met geïntegreerde BDE (bedrijfsmelding) ▪ Werkstukprogramma-opslag 2 GB ▪ Max. lengte enkel werkstukprogramma 2 MB ▪ 2 USB 2.0-aansluitingen ▪ Ethernet-interface met browser en DNC-T1 voor programmaoverdracht ▪ Harmonische versnelling door periodieke snelheidsvariatie ▪ Gereedschapshoogte-correctie in Y-as voor draaigereedschap ▪ Cirkelschroefdraadfrezen X/Z/Y/B (spiraalinterpolatie) Inclusief excenterfrezen X/Y/C ▪ Hi-Cut Pro hogesnelheidsregeling voor draaiende gereedschappen ▪ 10 werkstuknulpuntinstellingen (keuzefunctie coördinatensysteem) ▪ Coördinatentransformatie (verschuiven, roteren) ▪ Elektronische spindeloriëntatie + / - 0,1°

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2023, spil-motorvermogen: 22.000 W, spilsnelheid (max.): 3.000 rpm, verplaatsingsafstand X-as: 293 mm, verplaatsing Y-as: 130 mm, verplaatsingsafstand Z-as: 1.350 mm, totale hoogte: 2.315 mm, totale breedte: 2.067 mm, totaalgewicht: 8.000 kg, controllerfabrikant: FANUC, controller model: 0i-F, productlengte (max.): 4.530 mm, aantal assen: 4, Dit 4-assig DN SOLUTIONS 3100 LY draai-freescentrum werd vervaardigd in 2023. Hij heeft een maximale draaidiameter van 420 mm en een draailengte van 1285 mm. De machine is uitgerust met een 12-inch hoofdspilhouder en een snelle verplaatsingssnelheid van 30 m/min in zowel de X- als de Y-as. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de DN SOLUTIONS 3100 LY machine die we te koop hebben. Neem contact met ons op voor meer informatie. Tedpfx Acoyu Rn Tsfea • Hoofdspindelkopmaat: 12 in (306 mm) • Stangcapaciteit: 102 mm • Snelle verplaatsing: X 30 m/min; Y 30 m/min; Z 10 m/min • Max. diameter draaien: 420 mm • Max. draailengte: 1285 mm • Snelheid aangedreven gereedschap: 5000 tpm • Gereedschap: 12 stations, BMT65 • Type geleiding: Box-geleidingen • Assen/functies: C-as, Y-as • Elektrisch: 380 V, 3-fasen, 50/60 Hz • Vermogen: 55,02 kVA; vollaststroom 83,60 A; kortsluitvermogen 10 kA; onderbrekingsvermogen 5 kA Extra uitrusting • Optioneel: • 1 st. Extern draaigereedschap BMT65 25x25 enkel links, rechts (500-0679) • 3 st. Extern draaigereedschap R/L hoog (500-6960) • 1 st. Draaigereedschaphouder BMT65P/SQ 25 mm (500-0834) • 3 st. Kotterbeitelhouders (ID: 50 mm) BMT65P (500-5555) • 1 st. IK deksel (500-0837) • 1 st. Set reduceerhulzen • 1 st. Set reduceerhulzen (500-0808) • 1 st. Adapterset PRECI-FLEX Er32 (BMT 65P) (500-0500) • 12 st. Afdekkappen BMT 65 (500-1931) • 2 schuine extern gekoelde Eppinger AGW's • 2 rechte extern gekoelde Eppinger AGW's • Spanentransporteur (scharnierbandtransporteur). Prijs op aanvraag • Machine wordt geleverd met standaard basispakket: Revolver volledig uitgerust, basishouder inbegrepenMachine is een Showroom machine die nooit in productie is geweest. Als nieuw Technical Specification Counter Spindle No Driven Tools Yes

Toestand: goed (gebruikt), Functionaliteit: volledig functioneel, Bouwjaar: 2019, bedrijfsturen: 4.515 h, draagvermogen: 18.000 kg, hefhoogte: 4.500 mm, ladingzwaartepunt: 1.200 mm, brandstoftype: diesel, masttype: triplex, vermogen: 168 kW (228,42 pk), motorfabrikant: Cummins QSB6.7, vorkenbordbreedte: 2.600 mm, vorklengte: 2.400 mm, vorkbreedte: 260 mm, dikte van de vork: 110 mm, bandenconditie: 70 %, voorbandmaat: 14.00-24, achterbandmaat: 14.00-24, totaalgewicht: 33.540 kg, kleur: blauw, Uitrusting: CE-markering, airconditioning, cabine, gecentraliseerd smeersysteem, palletvorken, zijverschuiving, === BELANGRIJKSTE SPECIFICATIES === Bouwjaar: 2019 Draaiuren: 4.515 u Max. hefvermogen: 18.000 kg Max. hefhoogte: 4,5 m Masttype: Triplex Vorklengte: ca. 2.400 mm Sideshift vorkenbord: Ja Aandrijving: Diesel Todeyid Iyopfx Acfja Transmissie: Automatisch (powershift) Cabine: Gesloten Verwarmde cabine: Ja Banden: Luchtbanden Stempels: Nee Motorfabrikant: Cummins QSB6.7 Emissieklasse: Stage IV / V Gewicht: 33.540 kg CE-certificering: Ja === HIGHLIGHTS === Zorgvuldig geselecteerd van betrouwbare bronnen met verifieerbare historie CE-certificaat en volledige documentatie inbegrepen Direct inzetbaar en transportklaar Uitgebreide technische documentatie beschikbaar Heavy-duty 18-tons diesel heftruck Triplex mast met vrije heffing Sideshift vorkenbord Comfortabele bestuurderscabine Hydrodynamische powershift transmissie Oliegekoelde natte schijfremmen Hydraulische stuurbekrachtiging Continental luchtbanden Achteruitrijcamera Ideaal voor zware industriële handling, staal, beton en havenlogistiek. === STAAT === Uitstekende staat – volledig geïnspecteerd, onderhouden en getest door gecertificeerde specialisten. Inspectie mogelijk op aanvraag. Banden in goede staat (ca. 70%). Machine direct inzetbaar. === LOCATIE & PRIJS === Gelegen in Sittard, Nederland. Wereldwijde levering mogelijk. Prijs op aanvraag (EXW / excl. btw). Betrouwbare machines van eerste eigenaar met volledige servicehistorie en professionele technische ondersteuning. Profiteer van een van de grootste Europese voorraden nieuwe en gebruikte machines. Alle machines zijn volledig geïnspecteerd, CE-gecertificeerd en direct inzetbaar. Onderdelen en technische ondersteuning beschikbaar op aanvraag. === TRANSPORT === Kraanladen mogelijk op aanvraag. Flexibele verzendopties afgestemd op uw bestemming en logistieke wensen. Alle transporten worden professioneel verzorgd door het Collé Rental & Sales logistieke team.
