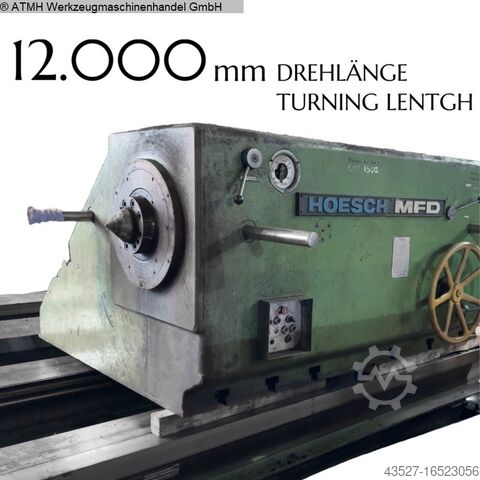

Zware draaibank

Hoesch MFD D2000 SGK-1

Draaiddiameter over bed 2997 mm
Draaiddiameter over support 2235 mm
Draailengte 12200 mm
Besturing SIEMENS
Plaatdiameter 2000 mm
Benodigde ruimte ca. 7 x 22 m
Machinegewicht ca. 220 t
HOESCH MFD CNC-ZWAARMACHINEDRAAIBANK MET SIEMENS-BESTURING

Type: D2000 SGK-1
Technische documentatie is inbegrepen in de leveringsomvang.

Technische gegevens

Benodigde ruimte: 7 x 22 meter + schakelkast 4,7 x 0,5 x 2 meter
Frontplaat 2006 mm
Middenhoogte 1.499 mm
Overhang van de zadel 2235 mm
Diameter van het draaiende bed 2997 mm
Lengte van de draaiing 12192 mm
Min./max. werkstukopname in de klauwplaat Ø457/1600 mm
Maximaal werkstukgewicht 110 ton
Draaaisnelheidsbereik 0,5 - 140 toeren/min (300 pk motor)
Voedingsbereik 0,0118-7,08 inch/omwenteling
Permanente capaciteit Ø356-902 mm
Kopieerdiepte 508 mm, inductief
Maximale snijkracht 30.000 Nm
Capaciteit van de dubbele trommelsteun Ø356-902 mm, capaciteit 50 ton, type rol

Machinegegevens

1.1 Complete machine
Max. draaibereik over het bed 2.000 mm
Hoogte van het midden over het bed 1.500 mm
Afstand tussen de centers 12.000 mm
max. werkstukgewicht 100.000 kg
Hoogte, gemeten vanaf de vloer van de werkplaats tot de as van de machine 2.200 mm

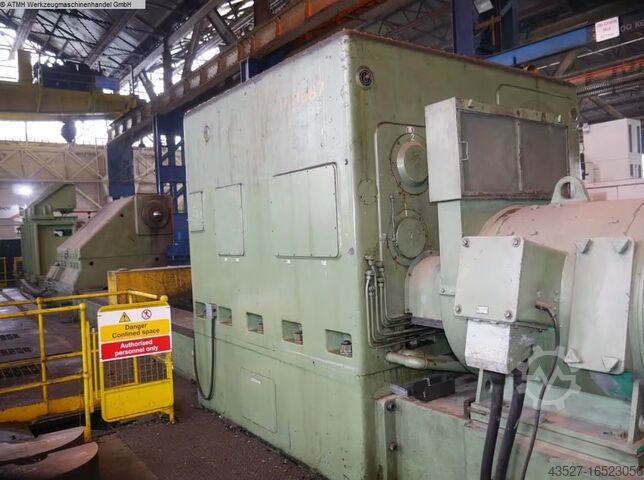

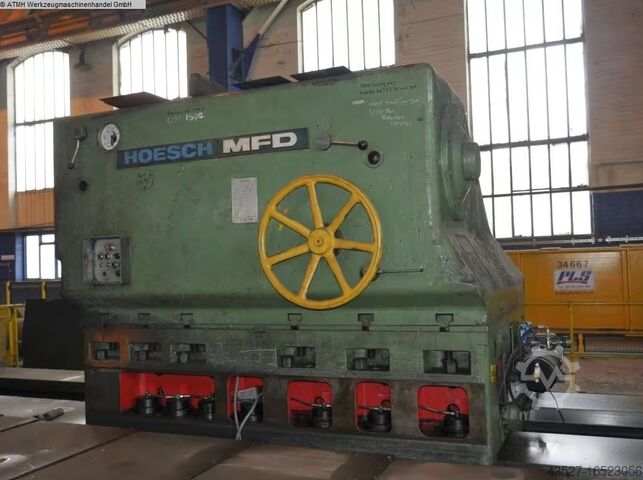

1.2 Spindelkop
Diameter van de hoofdspindel 670 mm
Diameter van de draaitafel 2.000 mm
Max. diameter van de klauwplaat 1.600 mm
Min. opspanbereik 455 mm
Doodpunt 80°

Draaisnelheid van de draaitafel:

Constant koppel
1. Bereik 0,5 – 2,6
Dodpfx Aot Ei Husiaecn
2. Bereik 1,25 – 7,2
3. Bereik 3,1 - 18
4. Bereik 7,8 - 45

Constante capaciteit
1. Bereik 9,0
2. Bereik 22,6
3. Bereik 56
4. Bereik 140

Vermogen van de hoofdaandrijving 220 pk
Max. koppel van de hoofdas 30.000 kpm
Snelheid van de hoofdas 5,7 toeren/min

1.3 Zadel
Max. toelaatbare hoofdsnijkracht 30.000 kg
Voedingssnelheid in de lengterichting 0,3 – 120 mm/min
Voedingssnelheid in de dwarsrichting 0,3 – 120 mm/min

Snelle verplaatsingssnelheid in de lengterichting 2.000 mm/min
Snelle verplaatsingssnelheid in de dwarsrichting 1.000 mm/min
Maximale kopieerdiepte 500 mm
Maximale lengte van de gereedschapdrager, gemeten van de voorkant van de dwarsgeleider tot de voorkant van de gereedschapdrager 700 mm
Gereedschapdrager – breedte 60 mm
35 mm
Snijhoogte van de gereedschapshouders 60 mm
Snijhoogte van schachtgereedschappen die zich op de opspantafel bevinden 100 mm
Verplaatsing van de bovenste gereedschapdrager 820 mm

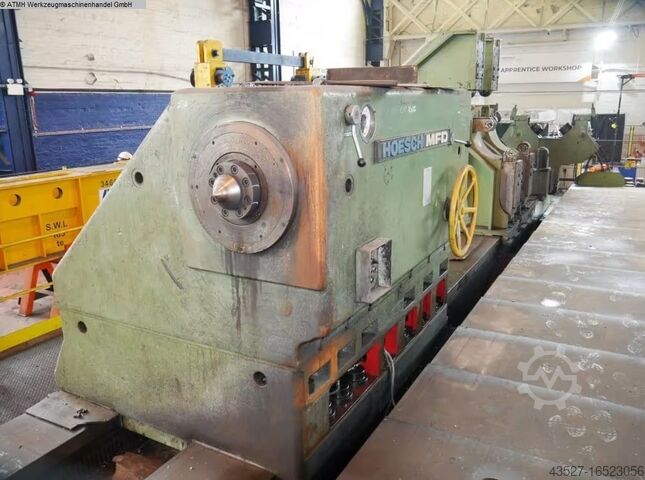

1.4 Centersteun
Diameter van de cilinder van de centersteun 580 mm
Verstelling van de cilinder 150 mm
Doodpunt 80°
Snelle verplaatsingssnelheid 2.000 mm/min
Positioneersnelheid 500 mm/min

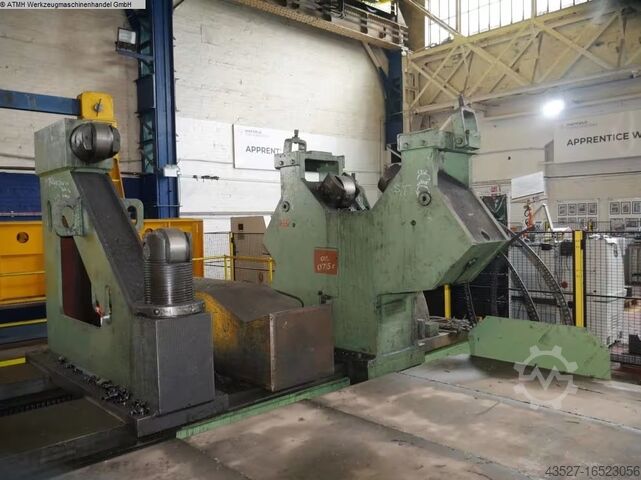

1.5 Steun
Opspanbereik 350 – 900 mm
Belasting 50.000 kg
