Tandwiel freesmachines verticaal - wieldia. 0-299mm tweedehands te koop (13)

Toestand: goed (gebruikt), Bouwjaar: 2001, Machinenummer: 9600, Functionaliteit: volledig functioneel, TECHNISCHE DETAILS Diameter klauwplaat: 250 mm Omloopdiameter: 265 mm x-pad: 170 mm z-pad: 200 mm Diameter werkstuk: max. 180 mm Freesmodule: max. 3 mm Aantal tanden: min. 4 Zwenkhoek freeskop: ± 45° Bhwsrpnzzh0 Nauwkeurigheid resolutie: 0,1° Spindelflens volgens DIN 55026: 6 Voorste spindellager: Ø 100 mm Snelheid: 1500 mm ijlgang z-as: 30 m/min MACHINE DETAILS Afmetingen: 2950 x 1600 x 2360 mm Gewicht: 8000 kg Bedrijfsspanning: 400 V Frequentie: 50 Hz Nominale stroom: 45 A Omgevingstemperatuur: 15 - 38 °C Rel. vochtigheid: max. 50/90 % bij 40/20 °C Geluid tijdens gebruik: 78 dB (A)

Toestand: goed (gebruikt), Bouwjaar: 2000, Functionaliteit: volledig functioneel, Recht van eerste weigering voor de hoogste bieder: een hoger aantal eenheden kan worden aangekocht in het geval van een knockdown TECHNISCHE DETAILS Diameter klauwplaat: 250 mm Omloopdiameter: 265 mm x-pad: 170 mm z-pad: 200 mm Diameter werkstuk: max. 180 mm Freesmodule: max. 3 mm Aantal tanden: min. 4 Zwenkhoek freeskop: ± 45° Nauwkeurigheid resolutie: 0,1° Spindelflens volgens DIN 55026: 6 Voorste spindellager: Ø 100 mm Snelheid: 1500 mm Dmwc9r ijlgang z-as: 30 m/min MACHINE DETAILS Afmetingen: 2950 x 1600 x 2360 mm Gewicht: 8000 kg Bedrijfsspanning: 400 V Frequentie: 50 Hz Nominale stroom: 45 A Omgevingstemperatuur: 15 - 38 °C Rel. vochtigheid: max. 50/90 % bij 40/20 °C Geluid tijdens gebruik: 78 dB (A)

Toestand: gebruikt, Bouwjaar: 1991, Diameter wiel - max. 150 mm Module - max. 3 mm Aantal tanden - min. 2 Besturing CC 300 M Bosch Gereedschap tip diameter max. 130 mm max. lengte 160 mm Gereedschapshouders: Diameter 22, 32, 40 mm Freesconus SK 40 Verplaatsing x-as 150 mm y-as 170 mm z-as 220 mm Bbk0gsqdqmg freeskop: Freeskop - zwenkbaar (+A): 30 graden Freeskop - zwenkbaar (-A): 150 graden Werktafel: Buitendiameter 160 mm Boring 63 mm Tegenhouder: Schuifweg 360 mm Montage 70 mm Aanzet Aanzet x - richting 1 - 1.500 mm/min Aanzet y - richting 1 - 1.500 mm/min Aanzet z - richting 1 - 1.500 mm/min ijlgang X/Z: 5.000 mm/min ijlgang Y: 3.000 mm/min Snelheden Gereedschapsnelheden 150 - 600 tpm Snelheidsbereik - werkstuk 1 - 125 tpm Totaal benodigd vermogen 48 kVA Machinegewicht ca. 7,6 t Benodigde ruimte ca. 7,0 x 4,0 x 2,7 m Documentatie Elektrisch handwiel Spanentransporteur Luchtfilter CNC - Verticale tandwielkast PFAUTER - PE 150 - incl. uitgebreid accessoires pakket - incl. gereedschapskast en werkbank

ingangsvermogen: 44 kW (59,82 PS), Toestand: als nieuw (gebruikt), Bouwjaar: 2004, Binnenkort meer foto's schoensnijder: -Grootste toelaatbare puntcirkeldiameter: 80 mm Grootste tandlengte: 70 mm Grootste totale lengte: 240 mm Conus voor trimmen met tegenlager steile conus 1:3, 4286 Bevestigingsdiameter van de spantang: 32 mm Glijbanen: Radiaal (X-as): 100 mm Tangentieel (Y-as): 160 mm Axiaal (Z-as): 300 mm Achtervork (Z4-as): 350 mm Laadportaal (X5-as) 3800 mm Grootste zwenkhoek freeskop: Richting +A: 40 graden Richting A: 40 graden Werkstukspindel: Buitendiameter: 160 mm Boring: 63 mm Totale afmetingen van de machine: Lengte: 9130 mm Breedte: 3895 mm Hoogte: 3200 mm Gewicht van de machine: 8400 kg Aanvoersnelheden: X- en Z-as: 1 tot 10000 mm/min Y-as: 1 tot 5000 mm/min Snel verplaatsen: X-, Z- en Z4-as: 10000 mm/min Y-as: 5000 mm/min X5-as: 150 mm/min Snelheden: Gereedschap: 300 tot 4000 min^-1 Werkstukspindel: 0 tot 1000 min^-1 Bedrijfsspanning: 400 V Voedingsspanning: 230 V Stuurspanning: 24 V Frequentie: 50 Hz Aansluitvermogen van de machine: 48 kVA Kabeldoorsnede: 35 mm2 Zekering: 70A wälzfräser: -Großter zulassiger Kopfkreissdurchmesser: 80 mm Grootste verzanne Lange: 70 mm Grootste breedte: 240 mm Kegel zum Abstutzen m Gegenlager Steilkegel 1:3, 4286 Grootte van de lens: 32 mm Schlitterwege: Radiaal (X-as): 100 mm Tangentieel (Y-as): 160 mm Axiaal (Z-as): 300 mm Reitstock (Z4-Achse): 350 mm Ladepoort (X5-Achse) 3800 mm Größter Fräskopfschwenkwinkel: Richtung +A: 40 Grad Richtung-A: 40 Grad Werkstückspindel: Bovengrens: 160 mm Bohrung: 63 mm Totale afmetingen van de machine: Lengte: 9130 mm Breedte: 3895 mm Hoogte: 3200 mm Gewicht van de machine: 8400 kg Vorschübe: Bereiken X en Z: 1 tot 10000 mm/min Bereik Y: 1 tot 5000 mm/min Eilgänge: Bereiken X, Z en Z4: 10000 mm/min Y.Achse: 5000 mm/min X5-aansluiting: 150 mm/min Drehzahlen: Werkzeug: 300 tot 4000 min^-1 Werkstückspindel: 0 tot 1000 min^-1 Cwicssv0e Bereik: 400 V Voeding: 230 V Stuurspanning: 24 V Frequentie: 50 Hz Anschlußwert der Maschine: 48 kVA Kabelwartel: 35 mm2 Absicherung: 70A

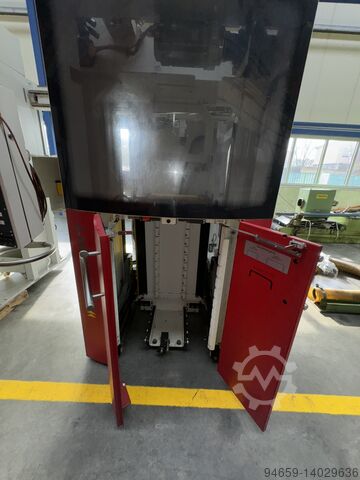

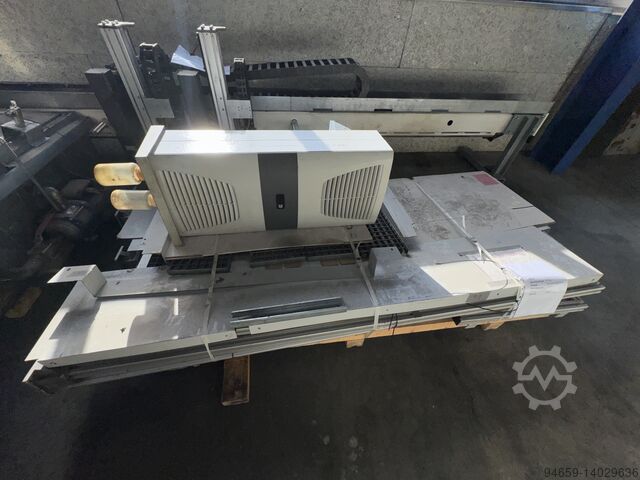

Toestand: uitstekend (gebruikt), Bouwjaar: 2004, CNC horizontale tandwielkastDetails Diameter wiel - max.:180 / 210 mm Module - max.:4.5 Grootste toelaatbare kopcirkeldiameter: 80 mm Werklengte: 170 mm Totale lengte: 240 mm Bz3ysegep8 Diameter montage: 32 mm Radiale sledebeweging (X-as): 100 mm Tangentiële sledebeweging (Y-as): 160 mm Axiale slag (Z-as): 400 mm Achterklauw: 350 Asgat werkstuk: 63 mm Buitendiameter: 160 mm Gewicht: 7000 kg Beschrijving: Gleason-Pfauter Gleason-Pfauter tandwielkastmachine P210 L Laden en ontladen voor serieproductie.

Toestand: gebruikt, Bouwjaar: 1975, x-afstand: mm y-afstand: mm z-afstand: mm Wieldiameter - max.: mm Module - max: Werkstukafmetingen: rpm Huyiny0 Diameter werkstuk: mm Aanzet: mm/min Gereedschapshouder: MK4 Gereedschapsdiameter max.: Ø 145 mm Freeskop - zwenkbaar + /-: ° Tafelafmetingen: L: 800 x B: 700 mm Klemvlak: Ø 300 mm Tafelverplaatsing: 200 mm Totaal benodigd vermogen: 7,5 kW Machinegewicht ongeveer: 4,9 ton Afmetingen L x B x H: 2,8 x 1,5 x 2,3 m Afmetingen koelsysteem LxBxH: m Toepassing: Tandwielkastfreesmachine voor het frezen van rechte en schuine tandwielen, wormwielen en oprolbare profielen Cyclusfrezen en enkelvoudig frezen evenals opsteek- en klimfrezen Specificaties voor het frezen van rechte en wormwielen: -buiten-Ø max. 250mm met tegenhouder -spoed max. 5mm -Tandhelix max. 45° -Tandbreedte max. axiaal frezen 200mm en radiaal-axiaal frezen 240mm -Freesbreedte max. opspantafel tegenhouder 655mm Freesslede: -zwenkbaarheid 210° -verplaatsingsafstand 350mm -aanvoer, 2 richtingen, 16 stappen in het bereik 0,2 - 6,3 mm/omwenteling Verdere eigenschappen: -tegen-punt conus MK4, co-roterend -Centreerafstand frees-/spanspindel met tegenhouder min./max.: 30 / 240 mm -Tegenhouder met geleidingsbussen (as en freesas) Uitrusting: ASTOS spanentransporteur Koelwatersysteem Bediening via bedieningspaneel Verschillende wisselwielen Accessoires: Diverse freesassen Diverse reduceerbussen op voorraad

Toestand: goed (gebruikt), Bouwjaar: 1975, Model Sh 280 Max. diameter die u kunt bewerken tot 300 mm Hij heeft een complete set tandwielen, gereedschaphouderassen en klauwplaten. Baqtwnx03a0 Machine werkte volledig.

Toestand: goed (gebruikt), Pfauter tandwielvertragingsmachine / module 2,5 x250 -module 2,5mm Ji7pv08nrp -wieldiameter 250mm -opspandoorns -wisseltandwielen -andere zoals afgebeeld afmetingen: LxBxH 1,4x0,9x1,7 meter Gewicht ca. 900Kg Fouten / invoerfouten voorbehouden

Toestand: goed (gebruikt), Bouwjaar: 1972, werkomstandigheden Bf2ooh2fedr

Toestand: goed (gebruikt), Tandwielkastmachine Mikron 102 B2lnunabvk Max. Diameter werkstuk 120 mm Max. module 2 Max. Freeslengte 130 mm Min./max. aantal tanden 6 - 325 Spiraalsteek voor rechte tandwielen 0 - 90 ° Werkstukklemming 30-140 mm ZONDER ACCESSOIRES Machines aankoop / verkoop AANKOOP / VERKOOP VAN PRODUCTIE- & METAALBEWERKINGSMACHINES ETC. Heeft u een hoogwaardige maar goedkope metaalbewerkingsmachine nodig voor uw productie? Of wilt u de uwe verkopen? Kijk voor meer informatie of contactmogelijkheden op onze website.

Toestand: over het algemeen gereviseerd (gebruikt), Bouwjaar: 1970, Herzien 1998 Max. M4 Max. Ø 125 met magazijn Slag ca. 120 Kantelkop met schuine vertanding. Max. kookplaat Ø 100 x L 150 ca. Omvormer voor aanpassing toerental kookplaat tot 2000 Hydraulische achteraanslag met stuwkracht voor hobbewerk ca. 8 kN Gewicht ca. 5 t Nieuwe elektrische kast, bedrading, microschakelaars en SSR's, met omvormer voor toerentalregeling kookplaat Y2nhybg8 Accessoires: Platen voor bevestigingspennen, volgens tandwielboring. Splitter tandwielen met speciale paardenkop om de verhoudingen te maken, oorspronkelijk alleen paren met vaste hartafstand, zeer beperkend voor de verhoudingen. Koppelassen Oliepan en pompen

Toestand: uitstekend (gebruikt), Bouwjaar: 1975, Model Sh 280 Max. diameter die u kunt bewerken tot 300 mm Carurky7 Hij heeft een complete set tandwielen, gereedschaphouderassen en klauwplaten. Machine werkte volledig.

Toestand: over het algemeen gereviseerd (gebruikt), Bouwjaar: 1975, Machine in werkende staat, volledig gereviseerd in 2001 met nieuw elektrisch paneel met PLC, omvormer, statische relais, bedrading en micro's. Snelle kop 2.000 rpm, paneelregeling door omvormer. Kantelbare kop met barraseno voor schuine vertanding. Pysm7i Paardekop met variabele hartafstand, om scheidingsverhoudingen te vergemakkelijken. Complete set verdeeltandwielen. Lader met 16 stations, maximale bewerkbare diameter 100 mm. Maximale kookplaat Ø100x130 nuttig, Hob assen. Olietank met pompen Volledige beschrijving op bijgevoegd blad.
