Draaimachines - cyclusgecontroleerd - draaidiameter 400-499mm tweedehands te koop (33)

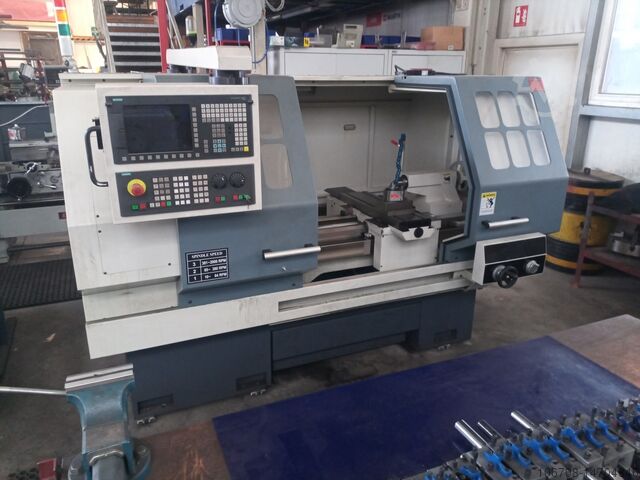

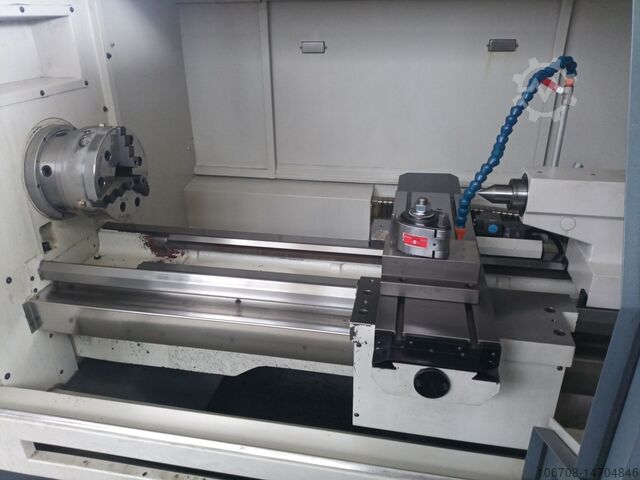

Toestand: als nieuw (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, draaidiameter over kruisslede: 258 mm, diameter draaien over bedverschuiving: 460 mm, middenhoogte: 225 mm, spindelsnelheid (max.): 3.000 rpm, afstand tussen centra: 930 mm, TECHNISCHE DETAILS Besturing: Siemens 810D met Shop Turn Diameter draaien over bed: 460 mm Draaidiameter over dwarsslede: 258 mm Hoogte middenstuk: 225 mm Afstand tussen de centers: 930 mm Bed breedte: 300 mm Spindelmotor: 9 kW Spiltoerental niveau I: 140 - 400 tpm Spiltoerental niveau II: 36 - 1.000 tpm Spiltoerental niveau III: 1.000 - 3.000 tpm Cgsb Hsurlydjcv Aget Motor X-as: 0,82 kW Z-as motor: 1,48 kW Spilneus: D1 - 6 Spilboring: 58 mm Diameter spil: 68 mm Zwenkbereik frees: 127 mm Freeshouder: MT4 Verplaatsing X-as: 340 mm Z-as verplaatsing: 930 mm ijlgang X-as: 5.000 mm/min ijlgang Z-as: 5.000 mm/min MACHINE DETAILS Afmetingen L x B x H: 2.500 mm x 1.350 mm x 1.800 mm Gewicht: 1.850 kg UITRUSTING - CE-wijziging

Toestand: gebruikt, Bouwjaar: 1996, Draaidiameter 400 mm draailengte 915 mm Besturingseenheid NUM Type 1062 T Totaal benodigd vermogen 12,5 kW Machinegewicht ca. 5500 kg Benodigde ruimte ca. m S O M A B (Frankrijk) Cyclusgestuurde universele draaibank (n) Type UNIMAB 400 Bouwjaar 1996 # 52 468 en 52 469 Bouwjaar 1998 # 52 501 en 52 502 _____ Centreerhoogte ca. 200 mm max. zwenkdiameter over bed 400 mm max. zwenkdiameter over slede 220 mm Beweging van de geleideslede / bovensteun 235 mm Max. draailengte met klauwplaat / Lengteslag slede 890/915 mm Cgeb Hst Hw Szscv Agst Spindelboring 52 mm Spiltoerental traploos 60 - 3.000 tpm Lang- en dwarssnedes/snelle voedingen, traploos tot max. 15 m/min. Aanvoerkracht max. vlak/lang 900 daN Werkstukgewicht max. overstek/met losse kop 250 kg Draadsteken 0,1 - 400 mm/steek Spindelaandrijving 9/12,5 kW Totale aandrijving ca. 22 kW - 400 V - 50 Hz Gewicht ca. 5.500 kg Accessoires / speciale uitrusting - NUM 2-assige cyclusbesturing type 1062 T / SOMAB PL +S3 met directe invoer van alle alle draaiparameters via interactieve gebruikersinterfaces en bijbehorende software bijbehorende software, besturing en monitor ingebouwd in de schuifdeur, en met software voor vrije contourinvoer en invoer van gereedschapswisselstop. - Een MULTIFIX gereedschapshouderkop type BD is gemonteerd op kruissledes met 4 verschillende Multifix gereedschaphouders. - Handmatige asbesturing via handwielen en joystick mogelijk - 3 handbediende FORKHARDT F 250-klauwplaten gemonteerd (52 468 en 52 469) of ROTO-S plus 250- 62 (52 501 en 52 502) - handmatige losse kop (MK 4) met spil, centrale smering, uitschuifbare koelvloeistofvoorziening koelvloeistofvoorziening, 2 schuifdeuren, diversen, enz. Staat : zeer goed - klaar voor demonstratie onder stroom, compacte en stabiele machine Ideaal voor opleiding, gereedschapmakerij en machinebouw ! Levering : uit voorraad - zoals bekeken Betaling : strikt netto bij afhaling - na ontvangst factuur

Toestand: goed (gebruikt), Bouwjaar: 2002, Functionaliteit: volledig functioneel, Besturingseenheid MONFORTS Euro Turn Zwenkdiameter 320 mm Zwenkdiameter via kruisslede 150 mm Centreerafstand 1000 mm Snelheid 4 - 4000 tpm (in 3 bereiken) Klauwplaatdiameter D200 mm Max. werkstukgewicht tussen de centers 500 kg Aandrijfvermogen 10/7 kW Cgob Hou R Tydscv Aget Gewicht van de machine 2500 kg Afmetingen LxBxH = 2900 x 1600 x 1800 mm Zonder accessoires. De machine werd gebruikt in een technische school.

Toestand: gebruikt, Bouwjaar: 1995, draailengte: 1.500 mm, draaidiameter: 400 mm, FAGOR CNC systeem Csb Hcv Ajubbcregegt

Toestand: gebruikt, Bouwjaar: 2001, - Fagor 8055 CNC-besturing - Bedieningsmodi: handmatig/cyclusgestuurd - 8-assige revolver VDI30 - Gereviseerd 2023 - Bouwjaar 2001 Technische gegevens Capaciteit: - Hoogte midden: 200 mm - Breedte in het midden: 1000 mm - Toelaatbare Ø over geleidingsbed: 400 mm Cgsb Hcv Aovf I Diegst - Toegestane Ø over de langsglijbaan: 370 mm - Toegestane Ø over dwarsslede: 210 mm - Bedbreedte: 300 mm Kop: - Boring hoofdspil: 65 mm - Neus hoofdspil: Camlock-n°6 / DIN 55027-n°6 - Morse conus van de hoofdspil: MK5 - Spilsnelheden: 2 - Constante snijsnelheid: 0-750 / 750-3000 tpm Aanzetten: - Werkaanzet Z/X: 0 - 7000 mm/min - ijlgang Z/X: 10 m/min Achterklauw: - Ø bovenwagen: 58 mm - Slag van de achterste schacht: 155 mm - Morse conische kop: 4 Motoren: - Vermogen hoofdmotor: 7,5 kW - Vermogen gelijkstroommotor Z-as: 6,8 Nm - Vermogen gelijkstroommotor X-as: 3,4 Nm - Vermogen motorpomp: 0,57 kW Afmetingen: - Gewicht machine: ca. 2300 kg - Afmetingen BxHxD: 2980 x 1730 x 1610 mm

Toestand: goed (gebruikt), Bouwjaar: 1999, Functionaliteit: volledig functioneel, aanvoerlengte X-as: 200 mm, aanvoerlengte Z-as: 675 mm, bedbreedte: 300 mm, rotatiesnelheid (max.): 4.000 rpm, TECHNISCHE DETAILS Besturing: Heidenhain Manual Plus cyclusbesturing Handwiel: Elektronisch handwiel Cobou T Hx No Hcv Agsgt Verplaatsingspaden X-pad: 200 mm Z-pad: 675 mm Bewerkingsgebied Bedbreedte: 300 mm Spindelsnelheid: 4.000 tpm Gereedschapssysteem Revolver: 8-positie UITRUSTING - Schuifbaar bedieningspaneel - Halve cabine - Verlichting werkgebied - Spanenbak met koelunit onder het machinebed - Vrijstaande schakelkast - Automatische centrale smering - Bewaakte veiligheidsdeuren in het werkgebied - Spantanghouder - Handmatige versnellingsbereikkeuze in 3 stappen

Toestand: als nieuw (gebruikt), Bouwjaar: 2019, Functionaliteit: volledig functioneel, machine-/voertuignummer: K0118120267, spindelboring: 86 mm, draailengte: 1.000 mm, diameter draaien over bedverschuiving: 440 mm, ganzenveer slag: 160 mm, quill diameter: 75 mm, middenhoogte: 220 mm, ijlgang X-as: 8 m/min, ijlgang Z-as: 6 m/min, spindelsnelheid (max.): 2.000 rpm, voedingssnelheid X-as: 6 m/min, voedingssnelheid Z-as: 8 m/min, bedbreedte: 330 mm, totale lengte: 27.000 mm, totale breedte: 19.000 mm, totale hoogte: 22.200 mm, werkstukgewicht (max.): 261 kg, totaal gewicht: 1.800 kg, rotatiesnelheid (max.): 2.000 rpm, reisafstand X-as: 280 mm, reisafstand Z-as: 920 mm, power: 0,009 kW (0,01 pk), Apparatuur: rotatiesnelheid traploos regelbaar, in de volgende versie: - CNC-besturing SIEMENS 828D BASIC T - SOFTWARE VOOR DRAAIEN IN DE WERKPLAATS - Spilhouder: DIN 55029 / KK 8 - Morse conus van de hoofdspil: MK 5 - Morse conus in de spil: MK 5 - Stalen houderkop B - Torsiestalen houder BD 25140 (3 stuks) - Draaistaalhouder BH 32130 (1 st.) - Schunk 3-klauw draaibankhouder Ø 250 mm Type ROTA-G 250-82 D8, DIN 55029, Boring Ø 82 mm, stalen body, incl. harde basisbekken, art. nr. 815026 - Incl. accessoirepakket (zie foto), zonder draaigereedschap! - Volledige bekleding - Spanenbak kan naar voren worden uitgetrokken - Automatische centrale smering van de glijbanen - Kogelomloopspindel in X- en Z-as - Schuifpaneel met elektrische handwielen voor X- en Z-as - 3-kleuren statuslamp - Verlichting werkgebied Ceb Hjra Ehrjcv Agogt - Koelvloeistofvoorziening - Reduceerhuls voor hoofdspil - Set bedieningsgereedschap - Technische documentatie - CE-versie

Toestand: gebruikt, Bouwjaar: 2003, - Fagor 8055 CNC-besturing - Bedieningsmodi: handmatig/cyclusgestuurd - 8-voudige gereedschapsrevolver VDI40 - Bouwjaar 2003 Technische gegevens Capaciteit: Cjb Hcjuwrz Hjv Agjgt - Hoogte midden: 200 mm - Breedte in het midden: 1000 mm - Toelaatbare Ø over geleidingsbed: 400 mm - Toegestane Ø over de langsslede: 370 mm - Toegestane Ø over dwarsslede: 210 mm - Bedbreedte: 300 mm Kop: - Boring hoofdspil: 65 mm - Neus hoofdspil: Camlock-n°6 / DIN 55027-n°6 - Morse conus van de hoofdspil: 5 - Spindelsnelheden: 2 - Constante snijsnelheid: 0-700 / 700-3000 tpm Aanzetten: - Werkaanzet Z/X: 0 - 7000 mm/min - ijlgang Z/X: 10 m/min Achterklauw: - Ø bovenwagen: 58 mm - Slag van de achterste schacht: 155 mm - Morse conische kop: 4 Motoren: - Vermogen hoofdmotor: 7,5 kW - Vermogen gelijkstroommotor Z-as: 12 Nm - Vermogen gelijkstroommotor X-as: 4 Nm - Vermogen motorpomp: 0,57 kW Afmetingen: - Gewicht machine: ca. 2200 kg - Afmetingen BxHxD: 2980 x 1730 x 1610 mm
