CNC Draaibank

WIAP Dm 4C /1600 x3000

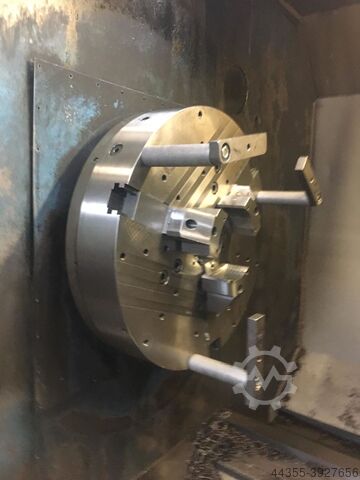

Toestand: gebruikt, Bouwjaar: 2000, Technische details: Draaidiameter: 1600 mm Draaallengte: 3000 mm Hoogte middenstuk: 800 mm Draaidiameter over bed: 1600 mm Draaidiameter boven de bedslede: 1400 mm Draaidiameter boven de kruisslede: 1200 mm Max. werkstukgewicht tussen de centers: 20 tot Snelheden: 5,6 -800 1/min Versnellingstrappen: 3 Spindelboring: 112 mm Revolverkop (x-vouw): 8 / VDI 60 Rijafstand - x: 850 mm Rijweg - z: 3020 mm ijlgang in X- en Z-richting: 6 / 10 m/min Hoofdmotor, vermogen: 46 kW Machinegewicht ca.: 22 to. Benodigde ruimte ca.: 7,2 x 4 (3,11) x 2,7 m Draaibank, vlakbed, losse kop, 8-voudige BARUFFALDI revolver, 4 aangedreven gereedschapsposities, 9kW aandrijfkracht, 4-voudige BARUFFALDI 4-kant revolver horizontaal, C-as, 3-klauw SMW Autoblock KNCS 800/165, D 800mm, Snelspanklemcilinder met tweedrukspansysteem, spanentransporteur, koelvloeistofsysteem, diverse gereedschappen, Duedpohutpvefx Ahkju *

Toestand: gebruikt, Bouwjaar: 1965, Er zijn twee WMW SU 315x3000 beschikbaar, aansluitvermogen machine 1/2: 12,6/12 kW, gewicht machine 1/2: 8,2/9 t, dienen gereviseerd te worden. Duodpfx Ahsxg Ihgjkeu

Toestand: gebruikt, Bouwjaar: 2006, Functionaliteit: volledig functioneel, centerhoogte in de krukas: 1.100 mm, werkstukgewicht (max.): 180.000 kg, slijplengte: 11.000 mm, diameter van de slijpschijf: 1.066 mm, totale lengte: 11.700 mm, kwil-reisafstand: 11.700 mm, werkstukgewicht tussen de centers: 180.000 g, afstand tussen de centers: 11.700 mm, POMINI CNC-walsslijpmachine Model HD-425-2-7L Siemens 840D, 12 assen. Gebouwd in 2006. De twee vlakbedsystemen voor het slijpen en het bewerken van het werkstuk zijn gescheiden. Machinenauwkeurigheid. Rechtheid 0,001-0,002 mm/m. Rondheid 0,001-0,002 mm. Excentriciteit 0,002 mm. Profiel voor kroonhoogte tot 0,1 mm ±0,002 mm/m. Oppervlakteafwerking zonder trillings- en toevoersporen na het slijpen. Op een onafhankelijk bed: Automatische remklauwdiameter 870 - 2.250 mm. Sonde voor het detecteren van wervelstroomscheuren en kneuzingen. Ultrasone dieptesonde tot 180 mm. Hogedrukreiniger voor velgen. Dynamisch balanceren van de wielen elektromagnetisch, automatisch of handmatig. Wieldressapparaat met diamant. 2 Hydrostatische steunen. Dodpowdmy Sjfx Ahksuu 2 Hydrodynamische stabiliteit. 4 Zachte landing bij rollen. Snelwisselsysteem voor wielen incl. motor. Zwenkkraan. Trillingsmeting, registratie op: Hoofdsteun Neksteunen Voetstuk Wielkop Wielkop terug Wagen Zijkant. Werkcapaciteit. Slijplengte 11.000 mm Maximale diameter met 1.066 mm Slijpschijf 2.200 mm Minimale diameter met 1.066 mm Slijpschijf 800 mm Hartafstand 11.700 mm Maximaal rolgewicht 80 ton Maximaal rolgewicht met steunen 180 ton Minimale afstand tussen wielmidden en rol-as 845 mm Maximale afstand tussen wielmidden en rol-as 1.635 mm Wagenas Z, hydrostatisch Voedingen, traploos 0-6.000 mm/min Oliefilmdikte 0,020 mm Afstand tussen rijbanen 1.500 mm Wegbreedte 160 mm Totale lengte van de wagen op de rails 3.385 mm Wielkop op wagenas X, wielsonde as A, Inspecteur As A1, Kogelomloopspindel met wielkop, as x 940 mm Resolutie as X 0,0001 mm Wielspindellengte 1.695 mm Spindellager, hydrostatisch, diameter 254 mm Resolutie Infeed micrometer handwiel, Assen X 0,00001 mm / divisie Continue wielinvoer, U-as op radius 0 - 0,35 mm/min Snelle wielen inderdaad, assen X 0-830 mm/min Wielmotor, AC 130 kW Wielsnelheid 400-1.100-1.600 tpm Wiel snijsnelheid traploos instelbaar Oppervlaktesnelheid wieldiameter 1.066 mm 45 m/sec Oppervlaktesnelheid wieldiameter 670 mm 45 m/sec Wielgat, diameter 508 mm Wieldikte 76 - 152 mm Wieldiameter 670 - 1.066 mm Kroning, As U. Maximale kroondiameter 10 mm Maximale concaviteit op de diameter 10 mm Hoofdsteun Rotatiesnelheid werkstuk 5 - 50 tpm Hoofdmotor 200 kW Maximaal overdraagbaar koppel 76,5 kNm Frontplaatbesturingssysteem V-snaren Maximale centerdiameter, metrisch type 160 mm Slag van de pen 150 mm Lengte van de kop 3.110 mm Staartkolf Pendiameter 260 mm Slag van de pen 750 mm Maximale middendiameter, metrisch type 160 mm Taps toelopende metrische 5% op de diameter Lengte losse kop 1.300 mm Slag losse kop 8.000 mm Remklauw, Arm-as C, Wagen-as V, Rotatie-as B. Maximale meetbare diameter 2.250 mm Mijn meetbare diameter 870 mm Machine-afmetingen. Machinegewicht 130 ton Lengte 19,5 m. Breedte 5,5 m. Hoogte 3,2 m. Funderingsdiepte 3,8 m.

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1997, MODELU.M. TG20/2500 CNC SIEMENS 840 C DRAAIDIAMETER 2500 mm TASDIAMETER 2000 mm DRAAIHOOGTE 2000 mm MAX. GEWICHT OP TAFEL 20000 kg MAX. TAFELTOERENTAL 2-250 tpm GEREEDSCHAPS-WISSELAAR 10 ST. TAFELMOTOR 60-100 kW C-AS RAM SECTIE 250x250 mm SNELVERPLAATSING 10000 mm/min FREES-TOERENTAL 0-4000 tpm AANGEDREVEN GEREEDSCHAPPEN Dujdpfjxwp D Dex Ahkju GEWICHT 46000 kg

Toestand: gebruikt, Technische details: Draaidiameter: 626 mm Dedpfx Ahsvgmimskjuu Draailengte: 3000 mm Diameter draaien: 600 mm Spindelboring: 100 mm Spindelsnelheid: 2800 tpm Machinegewicht ca.: 18 ton Machine gereviseerd in 2003 en uitgerust met Siemens 840 D - NC-steun - Spankop 400 mm - Revolver met 12 posities *

Toestand: gebruikt, Bouwjaar: 2012, machine-/voertuignummer: MB0001-000031, verplaatsingsafstand X-as: 2.000 mm, verplaatsing Y-as: 1.500 mm, verplaatsingsafstand Z-as: 1.200 mm, snelle verplaatsing X-as: 12 m/min, snelle verplaatsing Y-as: 12 m/min, snelle verplaatsing Z-as: 12 m/min, voedingslengte Y-as: 6 mm, aanvoersnelheid X-as: 6 m/min, voeringssnelheid Y-as: 6 m/min, voedingssnelheid Z-as: 6 m/min, controllerfabrikant: FANUC, controller model: 32i Model A, werkstukdiameter (max.): 2.550 mm, werkstukgewicht (max.): 7.000 kg, totale hoogte: 4.200 mm, totale lengte: 5.540 mm, totale breedte: 5.930 mm, tafelbreedte: 1.400 mm, tafel lengte: 1.600 mm, totaalgewicht: 29.000 kg, spilsnelheid (max.): 3.000 rpm, afstand van het midden van de tafel tot de spindelneus: 1.750 mm, spil-motorvermogen: 26 W, spilneus: BT50, aantal posities in het gereedschapsmagazijn: 60, gereedschapslengte: 600 mm, gereedschapdiameter: 250 mm, gereedschapsgewicht: 30 g, B-as: 1 graad Besturing: FANUC 32i-Model A Afstand van spilneus tot tafelblad: 0 - 1500 mm Afstand van spilneus tot tafelcentrum: 550 - 1750 mm Machineafmetingen: 5540 x 5930 x 4200 mm Machinegewicht: 29000 kg Maximale snijsnelheid: 6 m/minuut Maximale gereedschapsdiameter: 250 mm Maximale gereedschaplengte: 600 mm Maximaal gereedschapsgewicht: 30 kg Duedpsxm Sxvofx Ahkju Maximaal werkstukgewicht: 7000 kg Snelverplaatsingen WXYZ: 6 x 12 x 12 x 12 m/minuut Spildiameter: 110 mm Spilmotorvermogen: 26/22 kW Spilsnelheid: 3000 tpm Draaidiameter: 2550 mm Tafelafmeting: 1400 x 1600 mm Gereedschapswisselaar capaciteit: 60 posities Gereedschapstype: BT50 Verplaatsingen XYZ: 2000 x 1500 x 1200 mm W-as: 500 mm Koelvloeistof, laagspanningsverlichting, spanentransporteur, lange reikwijdte haakse freeskop, gereedschaplengte meetsensor, Renishaw werkstukmeetsonde, volledig gesloten machineafscherming.

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2009, draaidoorsnede boven de dwarsslede: 925 mm, draailengte: 2.800 mm, draaidoorsnede: 1.200 mm, spil doorgang: 132 mm, spilsnelheid (max.): 2.000 rpm, CNC Siemens 840D wisselaar voor 48 gereedschappen, Capto C8 gereedschappen spaanafvoer Forkardt 400MM klauwplaat, 2 hydraulische brilsteunen SMW Autoblok Dujdpewzyn Rsfx Ahkou capaciteit 2800x1250MM, spilboring 132MM gewicht 23.500 kg

Toestand: gebruikt, Merk: GEMINIS Model: CNC 4 PLUS 620 x 2000 Besturing: FAGOR Afstand tussen de centers: 2000 mm Duodewznp Nepfx Ahksu Centerhoogte: 315 mm Maximale draaidiameter: 620 mm Diameter boven dwarswagen: 370 mm Doorgang spindel: 80 mm Precisie zwenkbare gereedschapstoren: 1e snelheidsbereik: 0 tot 355 tpm, 2e bereik: 0 tot 1800 tpm Tegencenter: Morse 6 Hoofdmotor: 15 kW Maximaal werkstukgewicht tussen de centers: 2.560 kg Machineafmetingen (L x B x H): 4300 x 1900 x 1800 mm

Toestand: gebruikt, Bouwjaar: 1965, Kernboordiameter - max. 50 mm Boordiepte 2000 mm Duodpfx Ahjt Hwucokeu Omtrekdiameter mm Boordiameter max. 110 mm Totaal benodigd vermogen 30 kW Machinegewicht ca. 10 ton Bouwjaar: 1965 Gereviseerd: 2000 Boren Ø - volboren ca. 2 - 50 mm - Ruimen ca. 100 mm Boordiepte max. 1.600/mag tot 2.000 mm zijn (zie slag/installatielengte) Slag van de boorslede ca. 4.000 mm Afstand tussen de twee spindelkoppen 5.000 mm Centreerhoogte boven geleiding 350/450 mm Booraanzet van de boorslede in stappen van 20 - 200 mm/min. Snelle voeding van de boorslede 2.500 mm/min. Werkstuksnelheden boven bandsnelheid Bandsnelheid 260 - 650/650-1625 omw/min Werkspilaandrijving 24 kW Aandrijving koelmiddelpomp 1 x 7,5/15 kW - 1 x 15/28 kW Totale aandrijving ca. 60 kW 380 V - 50 Hz Totale lengte van de machine/geleidingsbanen 7500/5000 mm Totaal gewicht ca. 10.000 kg Accessoires / speciale uitrusting: " Machine bestaat uit de volgende elementen: De hoofdspil aan de linkerkant, gevolgd door een BOZA, tafelassemblage aangedreven door kogelomloopspindel, BOZA met verhoogde centerhoogte en aan het einde een kop van de serie B 16 met aandrijfmotor ca. 7,5 kW. Kop van de B 16 serie met aandrijfmotor ca. 7,5 kW n= 900/2400 u.2400/6000 zeer grote en complexe koelmachine met filtersysteem, zeer uitgebreide accessoires en boorgereedschappen tot Ø 100 mm "Geschikt voor roterende werkstukken/vaste boorgereedschappen/ELB- en BTA-processen BTA-proces en voor stationair werkstuk en roterend boorgereedschap, Het kan zowel met interne olietoevoer (ELB) als met externe olietoevoer (BTA) worden gebruikt. kan worden gebruikt. "Compleet koeloliesysteem met tank en filter, 2 HP pompen van SIG, instelbaar litervolume/min = 17/40/120 of 220/500 L/min. Capaciteit ca. 2.500 liter " Aanvoer van de hoofdslede via kogelomloopspindel en traploos instelbare instelbare gelijkstroommotor, op deze hoofdslede bevindt zich momenteel een tafel ca. 800 x 800 mm voor het opnemen van kubusvormige en cilindrische werkstukken. en cilindrische werkstukken. Elektrisch bediend via een curvenbaan van ca. 2.500 mm en eindschakelaars voor snelle verplaatsing, aanvoer en terugloop. "2 gesloten 3-puntssteunen, FORKHARDT 3-klauw handbediende klauwplaat ca. 315 mm Ø, " Gemoderniseerd bedieningspaneel met snelheidsweergave, voedingsinstelling en weergave, kW-weergave, aanvoer- en ijlgangregeling rechts/links, enz. " 2 aparte schakelkasten, aparte BoZa, hulzen, verloopstukken, spanmiddelen en nog veel meer. Staat: goed - binnenkort klaar voor demonstratie, machine is zeer waardevol door de accessoires zeer waardevol Levering: af magazijn - zoals bekeken Betaling: strikt netto - na ontvangst factuur Andere diepgatboormachines altijd op voorraad - informeer bij ons.

Toestand: nieuw, Bouwjaar: 2025, draaibereik in hoogte: 2.000 mm, werkstukgewicht (max.): 12.000 kg, frontplaatdiameter: 2.000 mm, CNC-verticaal draaicentrum Model: VTC-20/30 met Fanuc 31i-B Tafeldiameter: Ø2.000 mm Max. zwenkbereik: Ø 3.000 mm Max. draaimhoogte: 2.000 mm Tafelsnelheid: Max. 200 tpm Tafelbelasting: 12.000 kg Tafelindexering: 0,001° Z-as (ram verticaal): 1.200 mm Toerental aandrijfspil: max. 15 ~ 2.000 tpm Slaggrootte ram: 240 mm x 240 mm Freesspilopname: ISO 50 Gereedschapsasmaat: 40 mm x 40 mm Dwarsbalk (vertikale verplaatsing): 1.000 mm, 250 x 4 stappen (hydraulisch) Snelverplaatsing X-as: 10.000 mm/min Snelverplaatsing 7e as: 10.000 mm/min Snijsnelheid: 1 ~ 3.000 mm/min Tafelaandrijfmotor: AC 45/55 kW (continu bedrijf / 30 min.) Aandrijfsvermogen freesspil ISO 50: 18,5/22kW (continu bedrijf / 30 min.) Besturing: Fanuc 31i-B Duedpfx Ahexqb D Njkeu Display: 15 inch TFT-LCD Bandsgeheugen: 1 MB Automatische gereedschapswisselaar: 12 posities (voor 5 draaigereedschappen + 1 afdekking + 6 freesgereedschappen) Standaard gereedschapshouder: Nieuw 240 TCR-01 (2 stuks) Spatbescherming: tafelausvoering (R-type standaard) Extern koelsysteem: 3 bar (80 liter/min.) Spaanafvoer: scharnierbandtype 4-klauw onafhankelijke handbediende klauwplaat Fundatie-ankerbouten / vulplaten Onderhoudsgereedschap en gereedschapskist Hydrauliekaggregaat Werkruimteverlichting Signaallamp: 3 kleuren (groen, rood, geel) Bedieningshandleidingen (Engels): NC 1 CD met Fanuc-handleidingen en 2 boeken met mechanische/elektrische handleidingen Stroomvoorziening: 220 V, 60 Hz, 3 fasen Machinekleur: fabriekstandaard OPTIONELE UITRUSTING (#1) Automatische gereedschapswisselaar ATC 24 posities - op aanvraag Automatische uitschakeling voor N.C - op aanvraag Draaigereedschapshouder type 240TCR - op aanvraag Doorlopende koelsmeervoeding naar spil: 30 bar (pomdruk) - op aanvraag Transformator 415 V, 50 Hz, 3 fasen - op aanvraag Lineaire encoders X-, Z-as - op aanvraag Rigid tapping - op aanvraag Automatische gereedschapswisselaar ATC 24 posities - op aanvraag Diversen: OPSTELLING, INBEDRIJFNAME, PROEFBEDRIJF EN TRAINING - zijn niet in de prijs inbegrepen VERZEKERING EN TRANSPORT - zijn niet in de prijs inbegrepen Wijzigingen en fouten in de technische gegevens voorbehouden. De omvang van de bijgeleverde accessoires is uitsluitend zoals omschreven in deze aanbiedingstekst. Voor verder - bijvoorbeeld ter illustratie - afgebeelde accessoires bestaat uitdrukkelijk geen aanspraak. De algemene voorwaarden van JS-Werkzeugmaschinen GmbH zijn van toepassing.
