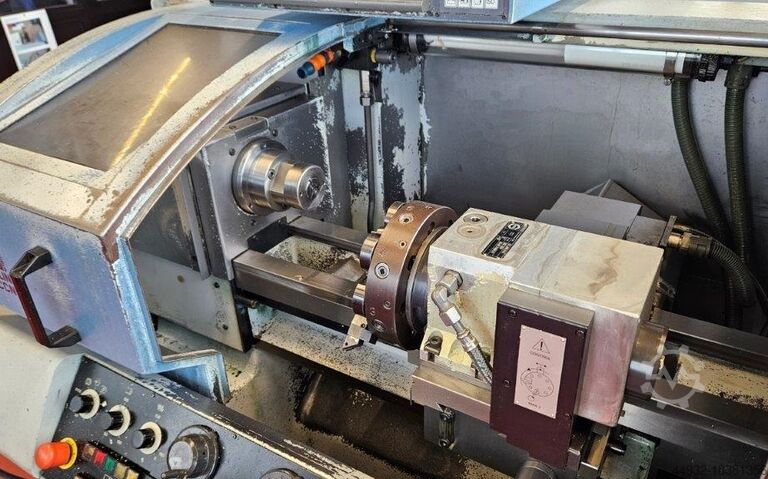

CNC Draaibank

SCHAUBLIN 125-CCN R-T

Toestand: gereviseerd (gebruikt), Bouwjaar: 2002, bedrijfsturen: 2.500 h, Functionaliteit: volledig functioneel, machine-/voertuignummer: 350523, Uitrusting: CE-markering, Spanning: 380V Nettogewicht: 1400 kg Douanepositie: 8458.1120 Afmetingen: 180x128x172 cm TECHNISCHE KENMERKEN CAPACITEITEN Maximale draaidiameter: 270 mm Max. diameter boven de dwarsslede: 115 mm Centerhoogte boven de dwarsslede: 60 mm Draailengte B32: 265 mm Centerhoogte boven de vloer: 1.162 mm KOP A2-4 / Camlock D1-3” Spantangspil Schaublin Hainbuch / F38 / B32 Spilsnelheid: 50-5.000 min-1 AC-motoraandrijving: continu / piekvermogen: 5,5 / 7,5 kW AC-motoraandrijving: continu / piekkoppel: 42 / 58 Nm Spilboring (zonder spantang): 39 mm Max. stafdoorlaat in spantang: 32 mm Max. stafdoorlaat in hydraulische klauwplaat: 32 mm PNEUMATISCHE SPANINRICHTING Instelbare axiale spankracht, kracht bij 5 bar: 1.150 daN DWARSSLEDE Dwarsverplaatsing X-as: 190 mm Resolutie X-as (in straal): 0,0005 mm AC-motoraandrijving: continu / piekkoppel: 4 / 14 Nm Kogelomloopspindel, Ø x spoed: Ø 20 x 5 mm Langsverplaatsing Z-as: 390 mm Resolutie Z-as: 0,001 mm AC-motoraandrijving: continu / piekkoppel: 4 / 14 Nm Kogelomloopspindel, Ø x spoed: Ø 32 x 5 mm VOEDINGEN Werkaanvoeren X- en Z-as, traploos: 0 – 5 m/min Snelaanvoeren X- en Z-as: 8 m/min REVOLVER GEREEDSCHAPSSYSTEEM Gestandaardiseerde houders: VDI 20 Aantal vaste/gereedschapstations: 8 / - Max. gereedschapsdoorsnede: 16x16 mm Geïntegreerde koeling en indexering in beide draairichtingen: ja KOELING Reservoircapaciteit: 55 L Pompopbrengst: 10 L/min Pompopdruk: 1,7 bar PNEUMATISCH MEESLEPEND CENTER Morseconus: CM3 Spilbuitendiameter: 45 mm Spilslag: 70 mm Instelbare drukkracht: 25-260 daN Alle technische gegevens onder voorbehoud van fouten of weglatingen, niet-bindend. Volledig gereviseerd: Mechanica, geometrie, hydraulica en elektrische componenten (gecontroleerd en/of vervangen). Spilkop Demontage, onderdelen reinigen, versleten of defecte onderdelen vervangen, lagers vervangen, riemen vervangen, spil demonteren, afdichtingen en O-ringen vervangen + afstellen. Nieuwe lak. Bedpfox Upugjx Abbeld Revolver Demontage, onderdelen reinigen, versleten of defecte onderdelen vervangen, nieuwe lak en opschuren van de vlakken. Meeslepend center Gedemonteerd, gecontroleerd en gereviseerd. Nieuwe lak. Hydraulisch en pneumatisch Demontage, motorcontrole, vervangen van slangen, defecte en versleten onderdelen. X-as Demontage, versleten onderdelen zoals O-ringen, pakkingen, segmenten vervangen. Nieuwe kogelomloopspindel en wagen. Z-as Demontage, versleten onderdelen zoals O-ringen, pakkingen, segmenten vervangen. Nieuwe kogelomloopspindel en wagen. Elektrische kast Volledige controle, diverse relais vervangen. Lakwerk Kleuren: Wit RAL 9003 en grijs RAL 7011 Geometrie volgens fabrieksprotocol. Diverse accessoires gecontroleerd en gereinigd. Bouwjaar: 2002

Toestand: uitstekend (gebruikt), Bouwjaar: 2014, Functionaliteit: volledig functioneel, Weiler Praktikant VC Plus precisie longitudinale en dwarsspindel-draaibank met 3-assige positieweergave, traploze toerentalregeling, in topstaat Technische gegevens: >> Bouwjaar: 2014 Serienummer: JD12 >> Tophoogte: 160 mm >> Draaidiameter boven bed: 320 mm >> Draaidiameter boven dwarsslede: 190 mm >> Afstand tussen de centers: 650 mm >> Spiltoerentallen van 30 tot 4000 tpm (traploos) >> Spilboring: 43 mm >> Kortconus-spilkop volgens DIN 55027, maat 5 met bajonetsluiting >> Tailstock: MK 3 >> Traploze voedingsregeling tijdens de bewerking via potentiometer (override) >> Invoer van voedings- en draadstijgingswaarden >> Langsvoeding: 0,1 tot 6 mm/omw >> Dwarssledevoeding: 0,003 tot 2 mm/omw >> Mogelijke draadsoorten: metrisch, inch, module en diametraal-pitch >> Metrische draadstijgingen van 0,1 tot 20 mm >> Gewicht ca. 1400 kg >> Spilrem >> Afmetingen ca.: lengte 1,72 m, hoogte 1,7 m, diepte 0,89 m Toebehoren en uitrusting: >> Weiler positieweergave >> Nieuwe spantanginrichting met nieuwe spantangen van 3 tot 26 mm >> 160 mm drieklauwplaat met 1 set bekken >> 160 mm vierklauwplaat met 2 sets bekken >> Multifix maat B met 3 stuks staalhouders >> 1 stuks bedstop Bledpfxeydczdo Abbsd >> Spatwand >> Koelmiddelinstallatie >> Machinelamp >> Gebruiksaanwijzing en onderdelenlijst Veiligheid: >> Afsluitbare hoofdschakelaar >> Noodstopknop >> Elektrisch bewaakte klauwplaatbeschermkap >> Automatische ontkoppeling van het betreffende handwiel bij activering van de voeding VCplus positieweergave: >> 8 inch kleurenscherm >> 3 assen voor bed, dwarsslede en bovenste slede >> 99 gereedschapsgeheugens >> Georiënteerde spilstop >> Invoer mogelijk van constant toerental of snijsnelheid >> Voedings- en draadinformatie worden weergegeven >> Draadsnijden met elektronische aanslag Over de machine: Aangeboden wordt een Weiler Praktikant VC Plus precisie longitudinale en dwarsspindel-draaibank met 3-assige positieweergave, bouwjaar 2014, in zeer goede staat en met originele lak. De machine is vanzelfsprekend volledig functioneel, uitgerust met nieuwe spantangen en platen. U kunt deze machine onder spanning bij ons bezichtigen en uzelf overtuigen van de uitstekende staat.

Toestand: gebruikt, Bouwjaar: 1980, x-verplaatsing 300 mm y-verplaatsing 160 mm z-verplaatsing 340 mm gereedschaphouder SK40 toerental 40-2000 omw/min. Sturing Aktiv HEIDENHAIN tafelgrootte 600 x 210 mm totale vermogensbehoefte 2 kW machinegewicht ca. 0,73 t benodigde ruimte ca. 1200x1100x1600 mm - Automatische voeding in X- en Z-as - Extra zwenkbare tafel 600 x 210 mm - Koelinstallatie - Tegenlager voor horizontaal frezen Bjdpjw A Apyjfx Abbsld - Diverse houders en spanmiddelen/frezen - Bedieningshandleiding

Toestand: uitstekend (gebruikt), aanvoer lengte X-as: 450 mm, voedingslengte Y-as: 300 mm, voedingslengte Z-as: 300 mm, CNC freesmachine TOS INTOS ZEBRAK FNG30 TNC310 Heidenhain besturing X450mm Y300mm Z300mm hydraulische gereedschapsklemming omvormer op spindel Bodsrq D Ukspfx Abbeld SK40 machine in zeer goede staat

Bouwjaar: 1999, Toestand: gebruikt, Draaibankaccessoires: ja Aangedreven gereedschapshouder VDI 20 Blsdpfxjhr Sv Ts Abbsd Aantal: 3 stuks per set +++++ Let op: de machine is gedemonteerd en klaar voor verlading. Daarom is een demonstratie onder stroom of het maken van een video niet mogelijk. Onze advertentie bevat de meest representatieve en hoogwaardige foto’s. Het versturen van extra foto’s is helaas niet mogelijk. +++++

Toestand: gebruikt, Bouwjaar: 1979, Draaidiameter over bed: 480 mm Bledjdmbrxopfx Abbod Draaidiameter over steun: 200 mm Draailengte: 650 mm Max. diameter draaien over bedovertrek: 200 mm Centreerafstand: 750 mm Spilkop: grootte 6 Spindelboring: 58 mm Totaal benodigd vermogen: 18 kW Machinegewicht ca.: 2,7 ton Benodigde ruimte ca.: 2,70x1,58x1,68 m CNC contourbesturing, 2 assen, SINUMERIK 5T met draadsnijden, spilasconus Morse 4, grootste spilverstelling 200 mm, verplaatsing spil 550 mm Besturingskast 80x40x230 cm Gewicht: 150 kg, Motorbesturingskast met Siemens 810T, Afmetingen: B/D/H 80 x 90 x 100 Gewicht: 200 kg 4x platen+ Spax+plaatschroevendraaier Boor, boor

Toestand: uitstekend (gebruikt), Besturing: Heidenhain Positip 850; gereedschapshouder: SK 40; hydr. gereedschapsklemming; freesslag: 100 mm; tafel: 800x480 mm; verplaatsingen: x-600 mm, y-400 mm, z-400 mm; snelle verplaatsingen; aanzetten: 63-800 mm/min (18 stappen); Snelheden: 63-3150 rpm (18 stappen); Blsdpfx Abslkgvbobed Accessoires: Koelapparaat, spantanghouder incl. spantangen.

Bouwjaar: 1981, Toestand: gebruikt, Deksel maken Type FP 4 tafel: Afmetingen 1000 x 470 mm longitudinale beweging X - as 700 mm Dwarsbeweging Y-as 400 mm Verticale beweging Z - as 450 mm Projectie spindel 50 450 mm Spindelbevestiging ISO 40 Aantal spindelsnelheden 18 Spindelsnelheid 31,5 1600 rpm Aantal omwentelingen Horizontale spindel 18 stuks. Toerentalbereik horizontale spil 31,5 1600 rpm Gewicht machine 2000 kg Aanvoer X Y Z-as 18 stuks 10 500 mm/min. Bodpfxeihp U Ds Abbeld Toebehoren freeskop met frees Tafel 1000 x 470 mm

Toestand: uitstekend (gebruikt), Bouwjaar: 2011, Weiler Primus VC precisiedraaibank Bouwjaar: 2011 Technische gegevens: Draaidiameter: 250 mm Draailengte: 500 mm Centrumhoogte: 140 mm Draaicirkel boven bedslede: 280 mm Max. draaicirkel boven dwarsslede: 150 mm Hoofdspil: Toerentalbereik hoofdspil: 30 – 4.000 tpm Vermogen: 4,0 kW Aantal schakeltrappen: 1 Spilneus: 5 / DIN 55027 Spildiameter voorlager: 70 mm Spilboring: 40 mm Doorlaatbaar stafdiameter: 40 mm Gereedschapshouder: Systeem: MultiFix B Beitelhouder doorsnede: 20 x 20 mm Achterzadel: Pinoleverplaatsing: 85 mm Pinole diameter: 40 mm Achterzadelconus: MK 3 Voedingen: Aantal voedingen: 24 Langsvoeding: 0,02 – 0,63 mm/omw Dwarssvoeding: 0,006 – 0,2 mm/omw Draad snijden: Metrisch: 0,25 – 8 mm Inch: 80 – 2 1/” Verplaatsingen: X-as kruisslede verplaatsing: 150 mm Z-as via kruisslede: 500 mm Z-as via bovenste slede: 110 mm Totale vermogensbehoefte: 15 kVA Machinegewicht: ca. 800 kg Benodigde ruimte: 1400 x 935 x 1550 mm Toebehoren/opties: - Documentatie - 3-klauwplaat diameter 160 mm, met bekken Bedpew Ebdbjfx Abbjld - 4-klauwplaat diameter 160 mm, met bekken - Spantangopname met bijbehorende spantangen - Achterzadel - Multifix-gereedschapshouder, met houders - Volgarm - Wisseltandwielen - Divers gereedschap - Lista kast - Reserveonderdelen - etc... Aangesloten en onder stroom in ons magazijn.

Toestand: uitstekend (gebruikt), Bouwjaar: 1987, Functionaliteit: volledig functioneel, aanvoer lengte X-as: 500 mm, voedingslengte Y-as: 400 mm, voedingslengte Z-as: 400 mm, spilsnelheid (max.): 2.500 rpm, tafel lengte: 790 mm, tafelbreedte: 460 mm, Tafelafmetingen 790 x 460 mm Longitudinale beweging 500 mm Dwarsbeweging 400 mm Verticale beweging 400 mm Bodpfxswffymj Abbold Spilverplaatsing 90 mm Spilconus ISO 40 Spiltoerentallen 50 - 2.500 tpm
