Verticale draaibank - dubbele kolom

RAFAMET KCF 320 / 350

Diameter frontplaat 3200 mm
Diameter rotatie 3500 mm
Draaihoogte 2200 mm
Afmetingen L-W-H 7730 x 6240 x 6700 mm
Besturingseenheid type 840 D sl
Spanning 3 x 400 V
Frequentie 50 Hz
Toerental 0,8 - 40 rpm
Max. draaidiameter 3500 mm
Totaal benodigd vermogen 51 kW
Machinegewicht ca. 86 ton
Technische gegevens

Machinetype: CNC verticale draaimachine
Fabrikant: Rafamet
Bouwjaar: 1973 conventioneel
Algemene revisie met besturingsretrofit 2010
Besturingsupgrade 2016

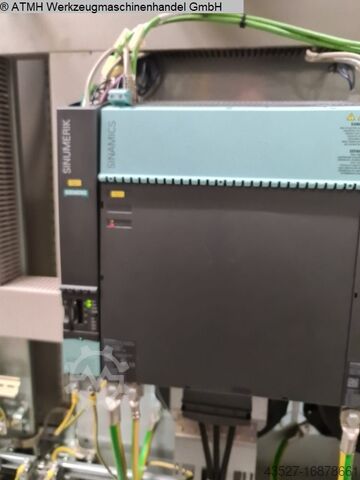

Besturing: Siemens 840 D Sl
Staat: zeer goed

Frontplaat
Draaidiameter van de frontplaat 3.200 mm
Aantal rotatiestappen van de frontplaat 3 (traploos)
Snelheidsbereik van de frontplaat 0,8 - 40 tpm
Fase I 0,8 - 3 omw/min
Fase II 0,8 - 11 omw/min
Fase III 0,8 - 40 omw/min
Dwsdpfx Aajuddcgoyec

Bewerking van werkstukken
Max. Draaidiameter 3.500 mm
Max. Draaihoogte werkstukken boven frontplaat 2.200 mm

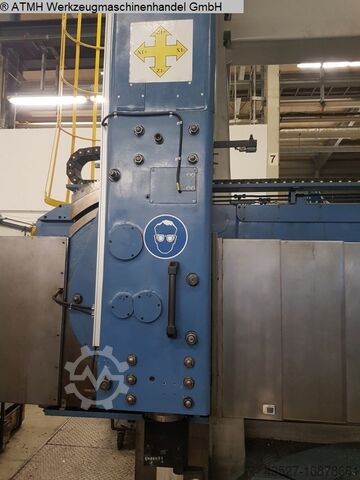

Verticale steunen
Kleinste asafstand tussen de verticale steunen 470 mm
Grootste slag van de linker verticale steun 985 mm
Grootste ramverplaatsing van de rechter verticale steun 985 mm
Asaanzet - traploze aanzet
max.: X1.2 3 m/min
max.: z1.2 2,5 m/min
Ram niet zwenkbaar



Ondersteuning - dwarsbalk
Snelle aanvoer van de dwarsbalk 600 mm/min
Grotere afstand van de dwarsbalk tot de frontplaat 2.300 mm



Belastingsmaten
+Toelaatbare draaikracht bij het draaien van werkstukken met een draaidiameter van
diameter van 2.000 mm en een draaisnelheid van 20 m/min.
van 20 m/min. 8.000 kg



+Maximale spaandoorsnede voor stalen werkstukken Fz = 50 kg/mm²
bij een draaisnelheid van 20 m/min voor alle steunen 45 mm²



+Maximale spaandoorsnede voor stalen werkstukken Fz = 50 kg/mm²
bij een draaisnelheid van 20 m/min voor een verticale steun
met max. voeglengte 985 mm 2,5 mm²



+Maximale spaandoorsnede voor gietijzeren werkstukken HB = 160 kg/mm²
bij een draaisnelheid van 20 m/min voor alle steunen 120 mm²



+Maximale spaandoorsnede voor gietijzeren werkstukken HB = 160 kg/mm²
bij een draaisnelheid van 20 m/min voor een verticale steun
met max. voeglengte 985 mm 22,5 mm²



+Maximaal toegestaan werkstukgewicht bij 0,8 - 3,15 tpm 17.500 kg

+Maximaal toegestaan werkstukgewicht bij 4 - 40 tpm 7.500 kg




Elektrische motoren

Vermogen en toerental van de hoofdaandrijfmotor 51 kW
Vermogen van de voedingsmotoren van de:
- verticale steunbalk (2 stuks) 16 Nm (versnellingsbak 1:10)
- ram (2 stuks) 16 Nm (reductiekast 1:12)
Vermogen en toerental van de aandrijfmotor
van de hydraulische pompen (2 stuks) 3kW - 1.500 tpm
Vermogen en toerental van de hydraulische klemmotor
van de verticale steunbalk 1,5 kW - 1.500 tpm
Vermogen en toerental van de afstelling van de dwarsbalk 15 kW - 1500 tpm



3.5 Informatie over persluchtvoorziening en andere verbruiksartikelen
Persluchtaansluiting: 6 bar vrij van olie en water



3.6 Energieverbruik en voorwaarden
Spanning: 3 x 400 V
Stuurspanning: 24 V
Frequentie: 50 Hz
Zekering: 315 A
Hoofdafmetingen en gewicht van de machine
Lengte: 7.730 mm
Breedte: 6.240 mm
Hoogte: 6.700 mm
Gewicht: 85,750 kg




Gereedschap:
Capto 60 houder
Niet aangedreven



Voorplaat

Draaidiameter van de voorplaat 3.200 mm

Diameter klemschijf 3.400 mm

Aantal rotatiefasen van de voorplaat 3 (traploos instelbaar)

Snelheidsbereiken van de voorplaat...
