Verticale draaibank - enkele kolom

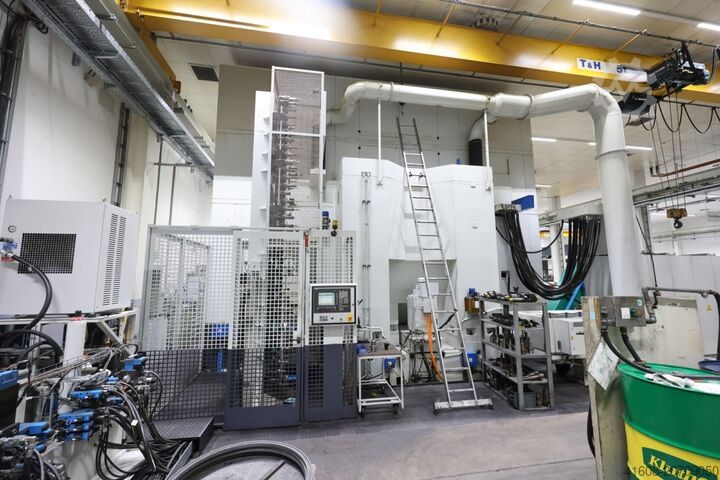

PIETRO CARNAGHI AC 20 TM-1800

Toestand: uitstekend (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, Technische gegevens Diameter planschijf: 1800 mm Draaidiameter: 2000 mm Draaioverhoogte: 1270 / 1120 mm Besturing: SIEMENS 840 D Max. werkstukgewicht: 5000 kg Bsdpfx Aszzwgusk Asdi Stoterafmetingen: 250 x 250 mm Tafeldraaisnelheid: 1 - 320 tpm Traverse van de dwarsslede: 400 mm Stotersupport – horizontale verstelling (X): -2770 / +2275 mm Stotersupport – verticale verstelling (Z): 1250 mm C-as: 360° (0,001°) Freesspindelvermogen: 37 kW Toerentalbereik frezen: 10 - 3000 tpm Aandrijfsvermogen draaitafel: 100 kW Koppel: 31.784 Nm Voedingssnelheid (X/Z): 0,1 - 15.000 mm/min Totaal benodigd vermogen: kW Machinegewicht ca.: 55 t Benodigde ruimte ca.: m Aanvullende informatie Gebruikte CNC-karusseldraaibank voor draai-, boor- en freesbewerkingen. De machine is pas in 2011 in gebruik genomen en door de vorige eigenaar zorgvuldig onderhouden. Hij is na sluiting van de fabriek verkocht. CNC-besturing: Siemens Sinumerik 840 D Aantal NC-assen: 4 (X, Z, C, traversedwarsbalk) Max. werkstukdiameter: 2040 mm Max. werkstukhoogte: 1270 mm Verplaatsing beitelwagen: 1250 mm Maximale werkstukgewicht: 5000 kg (per pallet/klauwplaat) Toerentalbereik hoofdspil: 1,0 - 320 tpm Hoofdaandrijvingsvermogen: 100 kW Boor-freespindel: 37 kW Traverse dwarsbalk: 2 stappen van 200 mm Elektrisch totaal aansluitvermogen: 218 kVA Verplaatsing: X-as: -1650 tot +2165 mm Z-as: 1250 mm Snelle verplaatsing X- en Z-as: 15 m/min Aantal gereedschapsplaatsen in magazijn: 80 posities in kettingmagazijn, waarvan 60 x HSK 100 en 20 x Capto C6 Schijfmagazijn met 12 posities voor draaigereedschappen en opzetkoppen Koelvloeistofinstallatie met filter- en circulatie-unit Spaanafvoer Olie-nevelafzuiginstallatie 1 pallet met klauwenkisten, diameter 1800 mm 1 hydraulische klauwplaat met basisbekken, diameter 1800 mm Diverse boor- en freeskoppen 2 meettasters Meerdere draaibeitelhouders Bijzonderheid: Palletwisselaar met twee stations, uitgerust met één planschijf Ø1800 mm en een zesklauw-hendelcompenserende klauwplaat met mechanische centrifugaalkrachtcompensatie Ø1800 mm. Opmerking: De machine is in een put opgesteld. Toestand omschrijving: Bij de Carnaghi is ongeveer een half jaar geleden het kruisrollenlager vervangen. Ook de Siemens-componenten in de schakelkast zijn eind 2023 volledig vernieuwd. Tevens beschikt de machine over een meetsysteem voor gereedschapmeting en een externe Renishaw-meettaster voor werkstukmeting. Als bijzonder kenmerk heeft de machine nog een meettaster op de Z-as (Z1-as) gemonteerd. Deze zorgt voor een nauwkeurigheids- en tijdbesparing, omdat het gereedschap niet hoeft te worden gewisseld voor het meten. Dit systeem is momenteel echter buiten gebruik en dient bij heringebruikname gereviseerd te worden. Daarnaast beschikt de machine over een Rotomors zesklauw-hendelcompenserende klauwplaat met centrifugaalkrachtcompensatie, die in 2020/21 volledig is gereviseerd.

Toestand: goed (gebruikt), Functionaliteit: volledig functioneel, Bouwjaar: 1998, bedieningstype: NC-besturing, mate van automatisering: halfautomatisch, aandrijvingstype: hydraulisch, controllerfabrikant: Siemens, controller model: Simatic OP7, aantal rollen: 4, diameter onderrol: 470 mm, diameter van de roller (boven): 530 mm, zijrol diameter: 400 mm, rolldiameter: 530 mm, rol lengte: 3.100 mm, werkbreedte: 3.000 mm, werkhoogte: 2.000 mm, plaatdikte (max.): 50 mm, plaatdikte staal (max.): 65 mm, max. plaatdikte roestvrij staal: 50 mm, totaalgewicht: 40.000 kg, totale lengte: 6.000 mm, totale breedte: 2.900 mm, totale hoogte: 2.900 mm, vermogen: 55 kW (74,78 pk), ingangsspanning: 380 V, ingangsfrequentie: 50 Hz, aantal digitale displays: 4, Uitrusting: conisch buigapparaat, documentatie / handleiding, geharde rollen, noodstop, zwenkbare bovenwals, plaatwalscapaciteit 3000x50 mm Davi model MCB3053 Hydraulische 4-rollen plaatwals, bouwjaar 1998 Plaatbreedte: 3000 mm Walsdikte: 50 mm Voorbuigen: 40 mm Breedte over de rollen: 3100 mm Bovendoorn: 530 mm Onderdoorn: 470 mm Zijrollen: 400 mm Bdodpfxsy D Ngzj Ak Aji Vermogen: elektrisch 70 pk op hydraulische eenheid, spanning 380/50 - Geïnstalleerde configuratie: Geharde oppervlakken op alle 4 rollen Kegelbuig-inrichting – voorgehard conisch buigen Elektrische bedieningsconsole met digitale positie-uitlezing van de rollen Besturingssysteem Siemens Simatic OP7 NC-programma voor automatisch walsen Hydraulische aandrijving van de centrale rollen met axiale tandwielkast Instelbare voorbuigdruk voor plaatkant-voorbuigen Klapbare einduitloop aan de voorzijde voor het uitladen van gesloten schalen Herwals-systeem voor kalibratie van rondheid bij gelaste schalen Geïnstalleerd veiligheids- en noodstopsysteem Originele handleidingen voor bediening en onderhoud Afmetingen: 6000x2900 x h 2900 mm gewicht 40000 kg

Toestand: uitstekend (gebruikt), Functionaliteit: volledig functioneel, machine-/voertuignummer: 70.0961.000.253, TECHNISCHE DETAILS: Draaidiameter: Bdedpfxjup A Rzo Ak Aei - Over bed: 800 mm - Over slede: 560 mm - Diameter voorplaat: 750 mm Hoogte centra: - Over vlakke manieren: 380 mm - Over V-aanslagen: 358 mm Spleet, bed en spleetstuk: - Draaidiameter in spleet: 980 mm - Breedte van spleet voor frontplaat: 380 mm - Zwaai in spleet: 1040 mm - Breedte van spleet voor voorplaat binnen zwenkdiameter: 330 mm - Breedte van bed: 560 mm Hoofdspil: - Diameter spindelboring: 90 mm - Diameter spindel in voorste lager: 145 mm - Conus in spindel: 6 morse Spindelsnelheden: - Aantal: 18 - Bereiken spiltoerental: 7,1 - 355 RPM 9,0 - 450 TPM 11,2 - 560 TPM Benodigd vermogen: 7,5 - 14 kW Toevoeren: - Aantal: 32 - Schuifbewegingen per omwenteling: 32 langsinvoer: 0,071 - 2,5 mm/omw. 32 kruisaanzetten: 0,04 - 1,4 mm/omw. Extra's: extra uitrusting, handleidingen voor machine

Toestand: uitstekend (gebruikt), Bouwjaar: 1985, Functionaliteit: volledig functioneel, perskracht: 4.000 t, Smeedhamer SMERAL type KJH 4 Pneumatisch-hydraulische matrijzen tegenhamer voor smeden. Valgewicht, kg: 1.800 Slagenergie van de ram, kgm: 4.000 Aantal slagen per minuut: 48 Slaglengte ram, mm: 500 Matrijsoppervlak, mm: 286 x 600 Minimale matrijshoogte, mm: 350 Vermogen hoofdmotor, kW: 45 Lengte van de machine, mm: 3.100 Breedte van de machine, mm: 1.900 Bedpfx Aswbginek Aodi Hoogte van de machine, mm: 3.900 Gewicht van de machine, kg: 27.000

Toestand: goed (gebruikt), Bouwjaar: 2017, draaibereik in hoogte: 1.600 mm, werkstukgewicht (max.): 16.000 kg, Op verzoek kunnen ook video's van de machine tijdens bedrijf worden verstrekt. Max. draaidiameter: 3200 mm Tafeldiameter: 2800 mm Bdjdpfx Aksyrflze Aei Max. draaimhoogte: 1600 mm Max. werkstukgewicht: 16.000 kg Tafeltoerentalbereik: 70 omw/min Aantal toerentalbereiken tafel: constant Verticale beweging in Z-as (ramslag): 1100 mm Horizontale sledeslag in X-as: 1720 mm Werkvoeding bereik: 2 - 2000 mm/min Snelle verplaatsing in X/Z-as: 7 m/min Dwarsbalk: 360 mm/min Hoofdmotorvermogen: 55 kW Geïnstalleerd vermogen: 69 kW Afmetingen: 5500 x 6540 x 4900 mm Gewicht: 43.000 kg

Toestand: goed (gebruikt), Bouwjaar: 1972, Geleidingsvlakslijpmachine WMW SFBZ 2200/6000 Gemaakt door WMW Duitsland in 1972 Belangrijkste technische gegevens: Tafelafmetingen: 2240x6000 mm Max. slijpbreedte: 2200 mm Bodpjw U A Rmsfx Ak Aedi Max. slijplengte: 6000 mm Max. slijphoogte: 2000 mm Max. werkstukgewicht: 15.000 kg Machinegewicht: 130 ton De machine heeft in 2022 een algemene revisie ondergaan. De voedingen met elektromagnetische koppelingen zijn vervangen door motoren en reductoren voor beide koppen. Ook zijn de lagers van de universele slijpkop vervangen. Voor meer informatie kunt u contact met ons opnemen.

Toestand: gebruikt, Bouwjaar: 1998, Slijplengte 2000 mm Slijpbreedte 600 mm Totaal benodigd vermogen 17 kW Gewicht van de machine ca. 10 ton AANBOD Wij kunnen u ex magazijn aanbieden, fouten en eerdere verkoop voorbehouden, vrijblijvend aanbod: GEIBEL & HOTZ CNC-cyclusgestuurde oppervlakte- en profielslijpmachine Type FS 2060 - GT SL Bouwjaar 1998 1013220998 _____ Slijplengte max. (max. tafel longitudinale beweging 2.050 mm) 2.000 mm Slijpbreedte max. (max. dwarsbeweging 600 mm) 600 mm Slijphoogte onder schijf max. ca. 600mm Afstandstabel – spindelmidden min. / maximaal 180 – 800mm Tafelafmetingen 2.300 x 550 mm Magnetische plaatafmeting 2.000 x 600 mm Maximale tafelbelasting 3.110 kg Tafelsnelheid 0 – 35 m/min Intermitterende dwarsbeweging 0,5 – 60 mm/slag Dwarsvoeding / ijlgang 0 - 4.000 mm/min Afmetingen slijpschijf, standaard 400 x 100 x 127 mm Slijpspindeltoerentallen, traploos regelbaar 1.000 – 3.000 tpm Aandrijving slijpspindel ca. 11 kW Totale rit ca. 25 kW - 400V - 50Hz Gewicht ca. 9.500kg Accessoires / speciale uitrusting • Dialooggestuurde GEIBEL & HOTZ automatische slijpcyclusbesturing type SL voor 3 assen. Grafisch ondersteunde invoer van gegevens in absolute dimensies of door teach-in-procedures in voorgeprogrammeerde slijp- en africhtcycli. SIEMENS LCD Display met softkeys voor het instellen van alle parameters en duidelijke tracking de asbewegingen en de voortgang van het werk. • Elektronisch handwiel voor 3 assen X, Y, Z, voedingssnelheid omschakelbaar 0,01 / 0,1 / 1 mm/omw. • De tafelbeweging wordt uitgevoerd via een rollende ringschroefdraadaandrijving (GT), dit maakt het mogelijk zowel zeer hoge als zeer lage tafelsnelheden met constante koppel en zeer hoog rendement. • Dwars- en verticale bewegingen worden uitgevoerd door kogelomloopspindelaandrijving met Incrementele glazen schaal • Enkelvoudige diamantladekast gemonteerd op tafel. (Vroeger was de machine een elektrisch EGA 100 recht verbandapparaat, dat momenteel is niet langer beschikbaar.) • MPM volautomatisch balanceerapparaat AB 100 (de flensgemonteerde Sensor ontbreekt momenteel). • Opgebouwde, fijnpolige elektromagneetplaat 2.000 x 600 mm met verstelbare Kleefkracht • Nat maalapparaat met universele papierbandfiltermachine UPF 100 met Magnetische scheider • Volledige afsluiting van het werkgebied met elektriciteit. bewaakte schuifdeuren • Sep. Schakelkast, los mobiel bedieningspaneel, diverse accessoires, Gebruiksaanwijzing Staat: Goede tot zeer goede staat! Geschikt voor alle slijpwerkzaamheden! Klik hier voor een video van de machine: 4 Levering: uit voorraad, direct leverbaar, FCA Metzingen Betaling: netto - na ontvangst factuur Bodpfx Ajv S Ip Esk Ajdi CITAAT Wij bieden u graag aan uit onze voorraad, onder voorbehoud van eerdere verkoop en fouten in technisch: GEIBEL & HOTZ CNC-cyclusgestuurde oppervlakte- en profielslijpmachine model FS 2060 – GT SL jaar 1998 Serienummer 1013220998 _____ Slijplengte max. (tafelbeweging 2.050 mm) 2.000 mm Slijpbreedte max. (dwarsbeweging 600 mm) ...

Toestand: gebruikt, Hydraulische pers met dubbele kolom SMG type HBP 200 - 2000 / 2000 Merk nr. 7.4117 Bouwjaar 1986 - Wijziging 2000 Drukkracht 200 ton. Standbreedte voorzijde 2050 mm Doorgang zijwaarts 2030 mm Tafeloppervlak 2800 x 2000 mm Ramoppervlak 2000 x 2000 mm Ram slag 700 mm Opstelhoogte max. 1850 mm Tafelhoogte boven vloer 750 mm Ram terugtrekkracht 33 ton Aanvoersnelheid 500 mm/s Perssnelheid 72/36 mm/s Terugkeerslagsnelheid 420 mm/s Veiligheidsafstand 230 mm Motorvermogen hoofdmotor 75 kW Motorvermogen regelpomp 11 kW Netaansluiting 380 Volt, 50 Hz - 8-voudige vlakke geleiding voor de ram - Klemplaat met 22 mm T-gleuven op ram, 2000 x 1900 mm, dikte 60 mm - Hydraulische ramvergrendeling op TDC - Meetsysteem met glazen schaal - Elektrische besturing vernieuwd in 2000 met SIEMENS SPS S7 - Aangrenzende schakelkast Bsdjdzp Tcjpfx Ak Ajdi - Tweehandenbedieningspaneel aangrenzend - Installatie op maaiveldhoogte - Centrale smering - Bedieningsinstructies met schakelschema's Benodigde ruimte van de staande pers L x B x H 3700 x 2900 x 5900 mm Machinehoogte compleet met motor 5900 mm Benodigde ruimte voor horizontaal transport L x B x H 5900 x 3250 x 2950 mm Gewicht 38 ton. De machine werd tot 2000 gebruikt als productiepers bij Volkswagen. Vanaf 2000 werd de machine gebruikt als testpers voor gereedschap in een gereedschapswerkplaats. goede staat

Toestand: gebruikt, Draaiddiameter 1.600 mm max. draaidiameter 1.700 mm Besturing: SIEMENS - 840 D Toerentalsbereik draaitafel 1 - 320 omw/min Snelsnelheid 3.000 mm/min Verschuivingsbereik 1 - 3.000 mm/min Palletafmeting 1.168 mm Aantal pallets 2 Hoofdmotor 55 kW CNC-draaibank met draaitafel – éénkoloms | SCHIESS MOWEG - BERTHIEZ TFM 125 is in 2007 door SCHIESS MOWEG volledig gereviseerd (retrofit). De machinevideo van de fabriekslocatie delen we graag op aanvraag met u. Bjdpfxjvp Shgj Ak Aedi De machine verkeert in zeer goede staat en is tot de laatste tijd gebruikt door een bedrijf in de luchtvaartindustrie. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tags: TFM125 | TFM-125

Bouwjaar: 2020, Toestand: direct inzetbaar (gebruikt), - GEBRUIKTE - BEWEGENDE KOLom FREESMACHINE LONGITUDINALE SLAG: 12.000 mm TRANSVERSALE SLAG: 1.600 mm VERTICALE SLAG: 3.600 mm SNELVERPLAATSING L-T-V: 30 m/min TAFELAFMETINGEN: 13.000 x 2.500 x 300 mm SPIL: 450 - 5.000 omw/min; 34 kW; 830 Nm; ISO 50 KOP: UNIVERSEEL AUTOMATISCH A/B-AS ; MILLESIMALE POSITIONERING GEREEDSCHAPMAGAZIJN: KETTINGTYPE; 100 POSITIES BESTURING: HEIDENHAIN TNC 640 HOOGDRUKKOELING: 40 Bar GEWICHT: 87.480 kg ACCESSOIRES: spanentransporteur; Bsdpfx Akozbnr Aj Ajdi papierfilter; laser-gereedschapinstelling; taster; draagbaar handwiel OPMERKING: Rondtafel 1.500x1.500 mm, 1,5 omw/min, max. toegelaten belasting 15.000 kg; dubbelschommelend kopwisselsysteem; verrijdbaar werkplatform; omheiningen; statische RTCP van draaitafels; statische RTCP in de ruimte; autokalibratie; vibratiesensor; koeltank 1.500 l; Green Mode functie.
