CNC draaibank

MORI SEIKI SL25Y

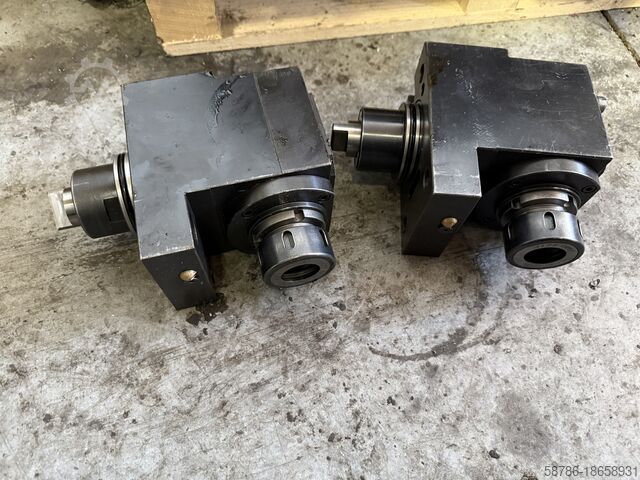

Toestand: uitstekend (gebruikt), Functionaliteit: volledig functioneel, draailengte: 530 mm, draaidoorsnede boven de dwarsslede: 620 mm, draaidoorsnede: 260 mm, spil-motorvermogen: 15.000 W, spindelsnelheid (min.): 35 rpm, spilsnelheid (max.): 3.500 rpm, spil doorgang: 80 mm, verplaatsingsafstand X-as: 195 mm, verplaatsing Y-as: 100 mm, verplaatsingsafstand Z-as: 590 mm, snelle verplaatsing X-as: 12 m/min, snelle verplaatsing Y-as: 10 m/min, snelle verplaatsing Z-as: 15 m/min, Mori Seiki SL-25Y/500 CNC-Draaibank Inclusief LNS staafaanvoer van 1,5 m Besturing: Mori Seiki MF-T6 Gereedschapshouders: - 2 radiale aangedreven gereedschappen - 2 axiale aangedreven gereedschappen - 4 binnenste gereedschapshouders - 4 buitenste gereedschapshouders Itedew Ett Iopfx Admon Draaiën boven het bed: 815 mm Draaiën boven het dwarsslede: 620 mm Afstand tussen centers: 620 mm Max. draaidiameter: 260 mm Max. draailengte: 530 mm X-as verplaatsing: 195 mm +130 mm +65 mm Z-as verplaatsing: 590 mm Y-as verplaatsing: 100 mm (±50 mm) Toerental bereik hoofdspil: 35 – 3.500 tpm Spilneus: JIS A-8 Doorlaat spil: 80 mm Spil lager binnendiameter: 130 mm Aantal gereedschapstations: 12 Gereedschapshouder hoogte, vierkant: 25 mm Houderdiameter uithouder (boren): 50 mm Tijd revolverkop indexeren: 0,25 sec Toerental aangedreven gereedschapspil: 100 – 2.000 tpm Capaciteit aangedreven gereedschap: Eindfrees max Ø20 mm, Vlakfrees max Ø50 mm, Tappen max M12 Snelle verplaatsing:   X-as: 12.000 mm/min   Z-as: 15.000 mm/min   Y-as: 10.000 mm/min Voeding per omwenteling:   X-as: 0,001 – 342 mm/omw   Z-as: 0,001 – 342 mm/omw   Y-as: 0,001 – 500 mm/omw Handbediende voeding: 6.000 mm/min Pinol verplaatsing: 403 mm Pinol diameter: 110 mm Pinol slag: 100 mm Pinol opname: MT-5 (draaipunt) Hoofdspil motorvermogen (30 min/continu): 15/11 kW Aangedreven gereedschapspil motor: 3,7/2,2 kW Elektrische aansluiting: 44 kVA Koelvloeistoftank inhoud: 100 liter Machine hoogte: 2.060 mm Vloeroppervlak: 3.183 × 1.799 mm Machinegewicht: 5.400 kg
