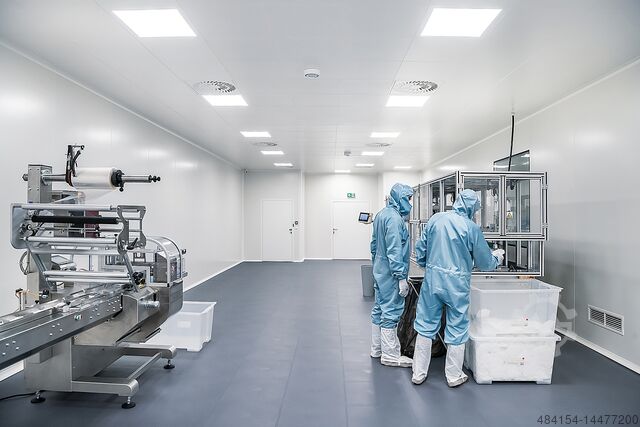

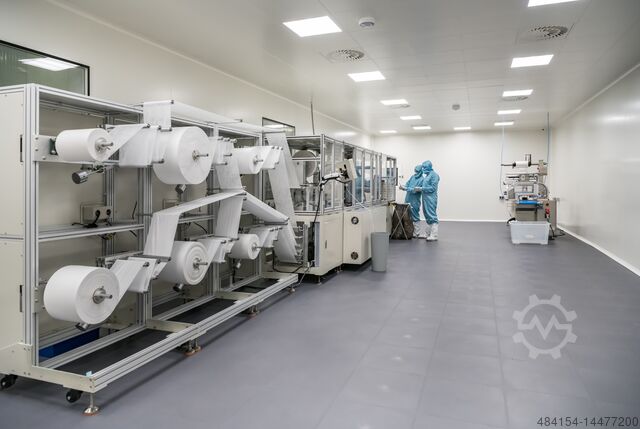

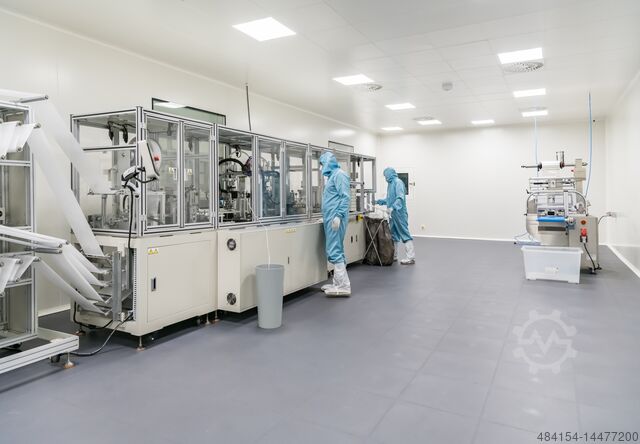

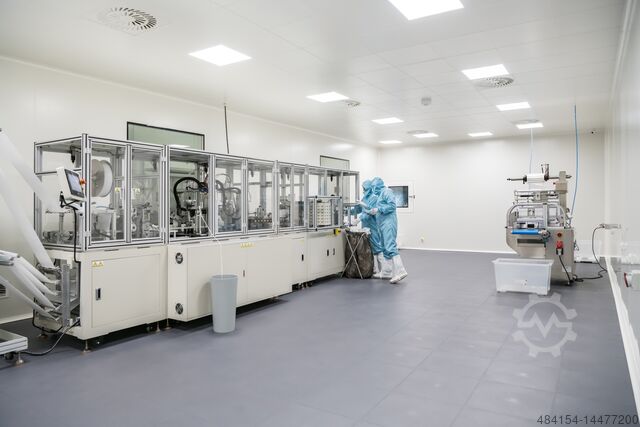

Schone ROOM ISO 8

CLEANROOM - ISO 8

Cleanroom vereisten ISO klasse 8 | Cleanroom classificatie ISO 8 | Cleanroom vereisten ISO 8 | Cleanroom classificatie ISO 8.
Om een ISO 8 reinheidsklasse van de lucht in de cleanroom te bereiken, worden meestal meerdere luchtfiltratieniveaus gebruikt (bijv. G4 voorfilter, F9 filter, H13 eindfilter). De luchtbeweging in de ruimte is niet-unidirectioneel (er is een vermenging van de 'schone' lucht die naar de ruimte wordt toegevoerd met de 'vuile' lucht die in de ruimte aanwezig is). De luchtafvoeren in een ISO 8-ruimte bevinden zich aan de wanden. Het vereiste aantal luchtwisselingen per uur hangt af van de aard van de activiteiten die in de ruimte worden uitgevoerd en het aantal aanwezige personeelsleden, maar het doel zou 10 - 40 luchtwisselingen per uur kunnen zijn. In ISO-klasse 8 is het personeel vaak continu aanwezig. Personeel kan gekleed zijn in standaard werkkleding en bezoekers in een wegwerpschort. Het wordt aanbevolen om de minimale positieve druk van de ruimte ten opzichte van de aangrenzende zone op 5-10 Pa te houden.

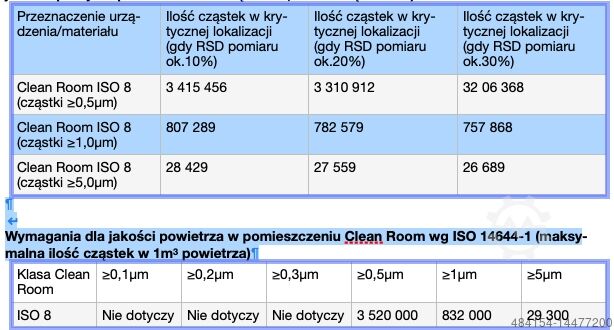

Vereisten voor apparatuur en materialen voor Clean Room met een ISO-luchtreinheidsklasse 8 (maximale gemiddelde deeltjesafgifte wanneer: aantal genomen monsters = 100; meting uitgevoerd in overeenstemming met ISO 14644-14 in een reinheidsklasse die ten minste één beter is dan het beoogde gebruik van de apparatuur; aantal deeltjes/m3) Gedetailleerde beschrijving in foto's.

Technische tekeningen bij de foto's.


Beschrijving van ventilatie
Het doel van de uitgevoerde ventilatie-installatie was het bereiken van de volgende luchtparameters in de clean room. De installatie is uitgevoerd met het GBD PHARMA 2000 systeem, dat voldoet aan alle eisen voor 'cleanrooms' in de hoogste luchtzuiverheidsklassen.
Parameters voor de installatie: a. Luchtzuiverheid - ISO 8. b. Temperatuur 19-23 graden C
c. Vochtigheid max. 38%.
a. Om de vereiste zuiverheid van de binnenkomende lucht te garanderen, wordt een DOSPEL luchtbehandelingskast met een maximale capaciteit van V= 3500 m3/h [tot 15 luchtwisselingen per uur] gebruikt. De luchtbehandelingskast is uitgerust met FK EU5/EC2 voorfilters en FK-EU9/EC2 fijnstoffilters. Daarnaast worden HEPA 11 filters van EUFILTER gebruikt in de roosters in het plafond. Gegevensbladen in sectie H6.
Als gevolg hiervan werd met een gemeten debiet van 3264 m3/u een ISO-ruimteschoonheidsklasse van 7 [klasse "C"] bereikt in rust en dus een ISO-schoonheidsklasse van 8 [klasse "D" ] voor de bedrijfsconditie.
Iiodpfjq H H Rusx Ai Aoc
b. Het temperatuurbereik van 19-23 deg C is voor de vergrote koeler en koelmachine vrij te houden met 25% verse lucht.
c. Een Freon-koelmachine van 31,4 kW en een koelmachine van 33,5 kW werden gebruikt om hoge temperaturen van 30 deg C en 80% vochtigheid te bereiken in zomerse omstandigheden. De koelmachine is gemaakt door FUJITSU en geleverd door Klimatherm Gdansk.
De overdruk in de ruimte wordt automatisch geregeld ten opzichte van de externe druk - het drukverschil bij de deur: 15 Pa
Ventilatieautomaat maakt een "magere" modus mogelijk waarbij de installatie in een gesloten circuit werkt en een overdruk van 15 Pa wordt gehandhaafd.

Technische gegevens bij de foto's.
