Verticaal bewerkingscentrum

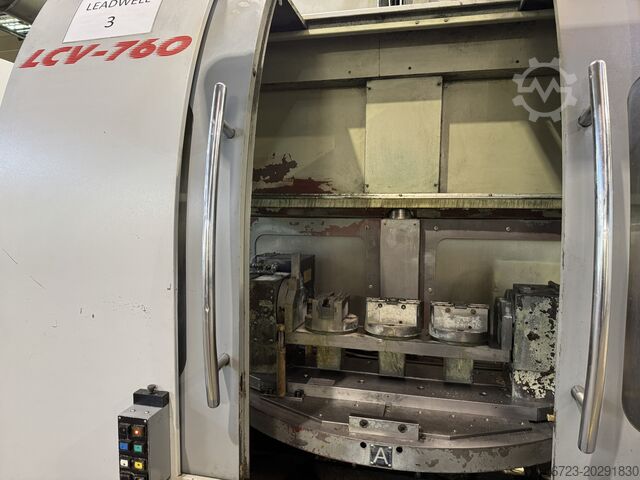

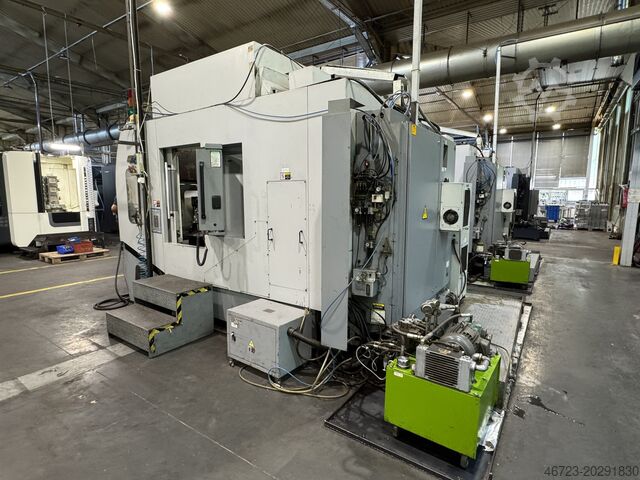

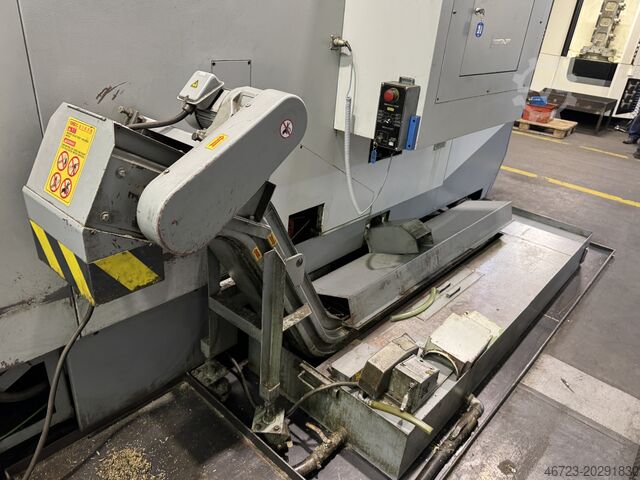

Leadwell LCV-760

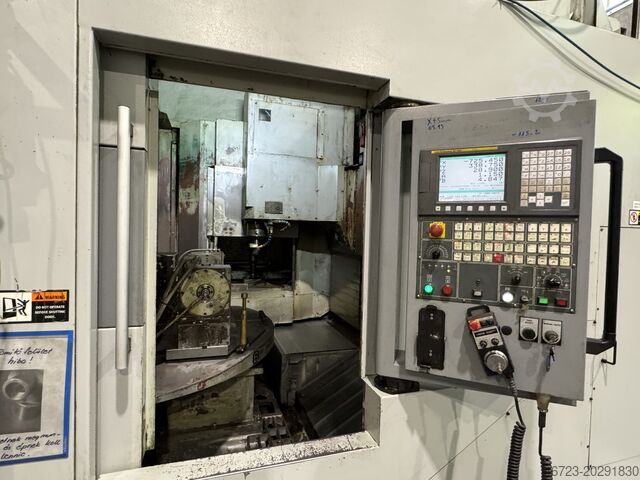

Toestand: gebruikt, Bouwjaar: 2012, Machinebenaming: Verticaal bewerkingscentrum LCV-760 (kolomverplaatsingstype) Fabrikant: LEADWELL CNC Machines Mfg. Corp., Taichung, Taiwan Type / Model: LCV-760 Besturingssysteem: FANUC Oi-MD Technische gegevens • Werkbereik / Verplaatsingen: X-as slag: 760 mm Y-as slag: 610 mm Z-as slag: 610 mm Afstand tafel (pallet) bovenkant tot spilneus: 150 – 760 mm Afstand van voorkant kolom tot spilcentrum: 718 mm Tafelafmeting: 850 × 600 mm Toegestane werkstukgewicht: 400 kg Tafeluitvoering: M16 × P2.0 mm T-sleuven Tafelhoogte (vloer tot bovenzijde): 1033 mm • Spil / Aandrijving: Spilsnelheid: 10.000 tpm (optioneel 12.000 tpm) Spilmotor: 18,5 / 24 kW (30 min / continu) Max. spilkoppel: 95 Nm (67,5 ft-lb) Opname: 7/24 TAPER No. 40 (BT-40) Spillager binnendiameter: Ø 70 mm Gereedschapsklemming: 1200 kgf Aandrijving: HT.D riemaandrijving Spiloliekoeler: inbegrepen Starre tapbewerking: standaard • Voedingen: Snelle verplaatsing (X / Y / Z): 32 / 32 / 32 m/min Bewerkingsvoeding: 10 m/min Handverplaatsing: 2500 mm/min • Automatische gereedschapswisselaar (ATC): Type: armwisselaar Aantal gereedschappen: 30 Gereedschapsopname: BT-40 Retentieknop: MAS P40T-1 (JIS B-6339) Max. gereedschapsdiameter (aangrenzend): Ø 80 mm Max. gereedschapsdiameter (vrij): Ø 100 mm Max. gereedschapslengte: 250 mm Max. gereedschapsgewicht: 7 kg Wisseltijd (gereedschap-naar-gereedschap): 2 s Chip-to-chip: 6 s • Automatische palletwisselaar (APC): Aantal pallets: 2 Wisselmethode: hydraulisch „swapper” type Paletwisseltijd: 12 s • Motoren: Spilmotor: 18,5 kW (24 pk) X-as voedermotor: 4,5 kW (6,4 pk), 30 Nm koppel Y-as voedermotor: 4,5 kW (6,4 pk), 30 Nm koppel Z-as voedermotor: 3,88 kW (5,4 pk), 22 Nm koppel Hydrauliekpomp: 3 kW Smeerpomp: 0,01 kW Koelpomp: 0,76 kW • Geleidingen: X-as: SNS45C2SSCOEx3 (600 mm breedte, 1000 mm tussenafstand) Y-as: SNS45LC2X151SLHx2 (600 mm breedte, 600 mm tussenafstand) Z-as: SHS45R2SSCOEx1305×2 (500 mm tussenafstand) Gkodoxnlhgepfx Admsc • Aansluitingen: Elektrische voeding: 45 kVA Perslucht: 0,6 MPa (87 psi), 400 L/min Hydrauliekolietank: 400 L Smeertank: 2 L Koelvloeistoftank: 300 L • Afmetingen / Gewicht: Machinehoogte: 2885 mm Oppervlaktebeslag: 3510 × 2410 mm Machinegewicht: 9200 – 9500 kg (≈ 10 ton hijsvermogen vereist) • Verspaningscapaciteit: Frezen: 230 cm³/min Boren: Ø 40 mm Tappen: M30
