Automatische draaibank

HANWHA X 20

Hanwha CNC-lijn-draaimachine XD20V met Siemens-besturing, machine is als nieuw, opleidingsmachine met ca. 800 uur
840 D SL
Bouwjaar 2015
HOOFDSPIEDEL
Maximale draaidiameter: 20 mm
Max. spilboringsdiameter: 24 mm
Max. toerental [omw/min]: 10.000
Max. vermogen [kW]: 4,3
C-as met 0,001°
Z1-slag [mm]: 210
Synchroon meeloopgeleide bussenunit
Type geleidebus: 22.001 / T223
Type spantang: 145E / F25
TEGENSPINDEL
Max. toerental [omw/min]: 8.000
Max. vermogen [kW]: 3,7
Max. overnamediameter [mm]: 20
Max. uitwerplengte voorwaarts [mm]: 80
C-as met 0,001°
Z2-slag [mm]: 210
Type spantang: 145E / F25

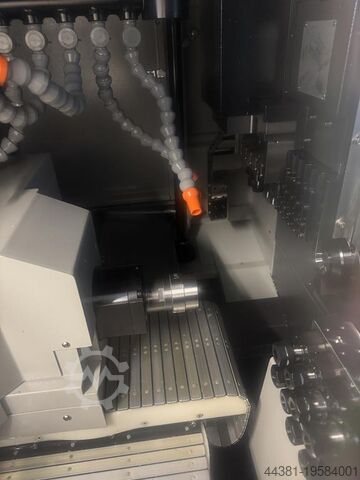

GEREEDSCHAPSCONFIGURATIE
Gereedschapsslede X1,Y1:
- Gereedschaphouderplaat voor 6 buitendraaigereedschappen 12 x 12 mm
Dwarsboor-/freesinstallatie:
- Aantal: 5 aangedreven boor-/freesspindels modulair
- (Gereedschappen 2 x ER16 - 3 x ER11)
- Vermogen [kW]: 1,6 (S6000)
- Frontboorapparaat voor 4 booreenheden diameter 25 mm
vervalt bij optie B-as
Dwarslede tegenspindel
- Aantal: 2 booreenhouderdongen diameter 22 mm
- Max. boordiepte 100 mm
Nabewerking met Y2-as
- Gereedschapshouder voor 8 gereedschappen
- 4 aangedreven boor-/freesspindels ER16 modulair
- 4 vaste boor-/freesspindels ER16 modulair
BEWEGINGSASSEN EN VERMOGENSAANSLUITING
Aantal servo-assen: 6
Aantal spilassen: 2 (3 bij optie B-as)
Snelgangen m/min: 40 m/min (X1,Z1,Z2,Y,X2,Y2)
Aansluitvermogen [KVA]: 15
ACCESSOIRES
Uitlijnschoenen met nivelleerelementen
Gereedschapskist en servicemonteursset
Werkruimteverlichting
Signaallamp (3-kleurig)
Veiligheidsdeurvergrendeling met slotfunctie
Onderhouds- en centrale smeereenheid (1,8 liter smeerolie-inhoud)
Koelmiddelstroomcontrole
Pneumatische uitblaasinrichting van de overnamespindelspantang
Handleiding en documentatie in het Duits en Engels (onderhouds- en bedieningshandleiding incl. parameterlijst en testprotocol)
BESTURING
Cjdpfx Ajwzzabebhshc
Sturingstype: Siemens 840 D SL
Aantal assen: 6 (X1, Z1, Y1, X2, Z2, Y2)
Simultane 4-assige sturing
Extern bedieningspaneel met handwiel
10,4" kleurenscherm LCD/MDI
Automatische uitschakelfunctie PowerOff
Programma-controlefunctie (proefdraaien via handwiel mogelijk)
Continue draadcyclus
Bedrijfstijdweergave / stuksteller
CF-kaartinterface
Gereedschapsradiuscompensatie
Absolute referentiepunt
Zelfdiagnosefunctie
Interface voor stafaanvoer
Interface voor JBS

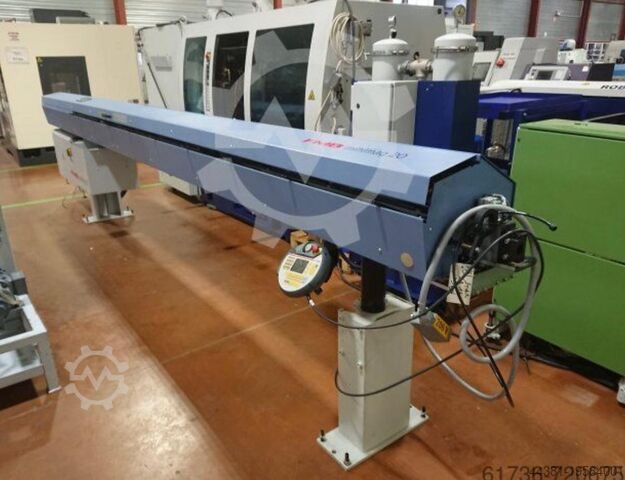

staafmagazijn FMB Turbo
