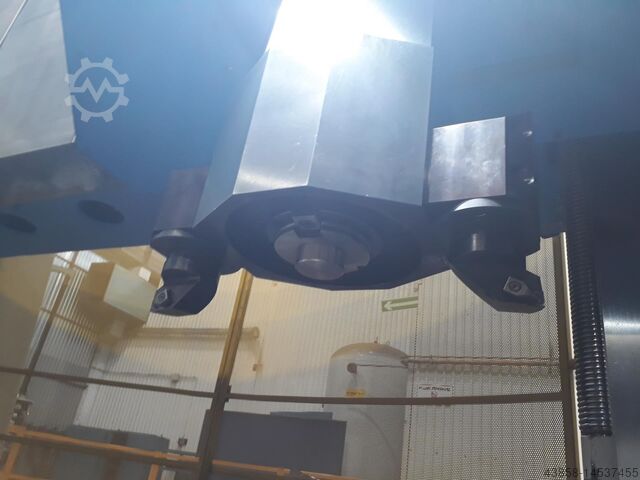

Verticale draaibank

Fremtas 40FMFR4

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2009, Functionaliteit: volledig functioneel, Carrouseldraaibank - Dubbele kolom / Fabricaat: SCHIESS BRIGHTON Type: Vertimaster / Bouwjaar: 2009 De machine kan na afspraak bezichtigd worden. Staat: Volledig functioneel / bedrijfsklaar. TECHNISCHE GEGEVENS: Bewerkingsruimte en verplaatsingen: - Maximale bewerkings- / draaidiameter: 9.000 mm - Maximale bewerkingshoogte: 6.000 mm - Diameter planschijf: 6.000 mm - Doorlaatbreedte tussen de kolommen: 8.300 mm - Hoofdaandrijving: 240 kW - Maximale draaimoment op planschijf: 250 kN m - Maximaal werkstukgewicht: 150 t Boor- en freesinrichting: - Maximale aandrijfvermogen: 63 kW - Spindeltoerentallen: 0 - 2.500 omw/min - Maximaal draaimoment: 2.200 Nm Support: - Doorsnede: 520 x 420 mm - Minimale insteekdiameter: 750 mm Gedpexgv Egefx Ad Toil - Maximale snijkracht bij 6 m diameter: 75 kN UITRUSTING: - CNC-besturing: SIEMENS Sinumerik 840D - Gereedschaphouder: SK 50 - Bedienplatform - Spaanafvoer - Documentatie - Verdere zeer goede uitrusting ... Zonder garantie op volledigheid en juistheid van de technische gegevens en uitrusting. Tussentijdse verkoop voorbehouden. Een gedetailleerd technisch datablad en informatie over de uitrusting zijn op aanvraag beschikbaar.

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2002, - GEBRUIKT - 4-ASSIG HORIZONTAAL BEWERKINGSCENTRUM MET MULTIPALLETSYSTEEM X-ASVERPLAATSING: 1000 mm Y-ASVERPLAATSING: 850 mm Z-ASVERPLAATSING: 750 mm AFSTAND SPILNEUS-TAFEL: 50 - 900 mm SNELLE VOEDING X-Y-Z: 30 m/min SPIL: 15000 tpm; 30 kW; ISO 50 - BT PALLET: INDEXERING; N.15; 630x630 mm HOGEDRUKKOELMIDDEL: 70 Bar GEREEDSCHAPSMAGAZINE: KETTINGTYPE; 225 POS MAX. GEREEDSCHAPDIAMETER: 120 mm Gjdoq Drw Eepfx Ad Tjil MAX. GEREEDSCHAPSLENGTE: 500 mm MAX. GEREEDSCHAPSGEWICHT: 27 kg BESTURINGSEENHEID: FANUC 16i-M ACCESSOIRES: SWARF CONVEYOR ; GEREEDSCHAPSINSTELLER ; TOUCH PROBE

Toestand: goed (gebruikt), Bouwjaar: 2002, Functionaliteit: volledig functioneel, Gebruikt Soraluce Soramill Model SP 10000 Reizende kolom, tafel CNC freescentrum, met automatische olienevel gesmeerde orthogonale freeskop met 1 X 1 graad indexering en HEIDENHAIN TNC 430 M Besturing. Jaar 2002 SN 8647 Tafeloppervlak - 10000 x 1100 mm Kolomverplaatsing (X) - 8500 mm Verticale verplaatsing (Y) - 1600 mm Ramverplaatsing (Z) - 1200 mm Spindelmotor - 28 kW Spindelconus - Standaard ISO 50 BT50 gereedschap Trekstift - DIN 6987 2-vorm A. ISO 7388/2-vorm A Onafhankelijke tandwielkast met 2 bereiken Snelheidsbereik - 20 tot 4000 tpm Aanzetbereik - 5 tot 5000 mm/min Snelle verplaatsingssnelheid - (X, Y, Z) 15.000 mm/min Voorgespannen dubbele moeren en kogelomloopspindels op elke as. Lineair geleidingssysteem met circulerende cilinderrollen en stalen geleidingsrails in X-, Y- en Z-as Onafhankelijke wisselstroommotor voor elke as. Lineaire omvormer in X-, Y- en Z-as met luchtspoelsysteem. Automatische gereedschapsklemming. Automatische hydraulische gereedschapsontgrendeling. CNC-besturing HEIDENHAIN TNC-430-M. (Vlak TFT-scherm met digitale aandrijvingen) 9 CNC-assen en 1 spindel, waarvan 5 simultaan geïnterpoleerd. Verlichting werkgebied Godpfer Hr Arsx Ad Tsil Elektrisch kastkoelsysteem Elektrische kastverlichting Heidenhain HR410 draagbaar elektronisch handwiel met 3m spiraalkabel Horizontaal scharnierende hanger voor CNC-besturing Orthogonale kop 28KW, 800Nm, 1deg x 1 deg, 4000rpm oliegesmeerd Prijs is inclusief oliekoeleenheid voor zowel de kop als de tandwielkast. Optie G2, Ram voorbereid voor 4000 tpm, is ook inbegrepen. Koelvloeistof via de spindel type AD. Koelsysteem met tank van 500 l met twee pompen voor lage en hoge druk van 3 en 8 bar en een debiet van 50 l/min. Het systeem bevat een gecombineerde papier- en magnetische trommelfiltereenheid. Standaard bedieningsplatform bevestigd aan de kolom Magazijn voor gereedschapwisselaar met capaciteit van 40 gereedschappen, BT50 Max. Gereedschapslengte = 400 mm. Max. Gereedschapsdiameter: - Met vol magazijn = 120 mm. Met aangrenzende positie leeg = 250 mm. Max. Gewicht gereedschap = 20 kg. Gemiddeld gereedschapgewicht met vol magazijn = 10 kg. Max. Toegestaan totaalgewicht = 20 kg. Spanentransporteur Scharnierende transportband Voorbereiding van de machine voor het toevoegen van een elektromechanische tafel met 4e as. Spatbescherming tegen spanen aan de voorkant en beide zijkanten van de tafel. Bestaat uit vier schuifdeuren aan de voorkant met een hoogte vanaf de vloer van 2.100 mm en een lengte van elk 1.700 mm. Handmatig openen en sluiten met mechanische vergrendeling. De deuren kunnen in de lengterichting geopend worden. De achterkant van de tafel is open. Bescherming aan de achterkant en beide zijkanten van de machinekolom.

Toestand: goed (gebruikt), Bouwjaar: 2015, Functionaliteit: volledig functioneel, werkstukgewicht (max.): 100.000 kg, draaidoorsnede: 6.000 mm, toerental (max.): 25 rpm, spindelsnelheid (min.): 25 rpm, verplaatsingsafstand Z-as: 1.500 mm, Belangrijkste technische specificaties • Fabrikant: SCHIESS • Model: 18’ VBM • Klauwplaatdiameter: 5500 mm • Maximale draaidiameter: 6000 mm (tussen de kolommen) • Maximale werkstukhoogte: 4400 mm • Verplaatsbare dwarstraverse: 3000 mm slag • RAM (Z-as): 1500 mm slag Gisdpfx Adoxnyh Uo Tsl • Maximale last op de klauwplaat: 100 ton • Toerentalbereik: Bereik I: 1-8 tpm - Bereik II: 5-25 tpm • CNC-besturing: FAGOR 8055 (2015) • Machineconditie: Operationeel en gedemonteerd SCHIESS 18’ VBM verticale draaimachine: een robuuste machine met de overgedimensioneerde eigenschappen die kenmerkend zijn voor zijn bouwjaar. Gefabriceerd in Duitsland en gemoderniseerd in 2015, ideaal voor het bewerken van grote en zware werkstukken. Geschikt voor diverse sectoren zoals de metallurgische industrie, algemene verspaningswerkplaatsen, productie van mechanische componenten, constructie van zware structuren en energieopwekking. PRIJS EN VERDERE INFORMATIE OP AANVRAAG (CNC, SIEMENS, HAAS, LAGUN, FAGOR, CINCINNATI, HEIDENHAIN, BEWERKING, PINACHO, MORI SEIKI, FREESMACHINE, DRAAIBANK, SLIJPMACHINE, KOTTERBANK, PERS, LASER, SCHAAFMACHINE, PLOOIBANKEN)

Toestand: gebruikt, Bouwjaar: 2025, Diameter frontplaat 2.500 mm Schommeldiameter 3.000 mm Draaihoogte 2.000 mm Fanuc-controle Max. koppel 55.010 Nm Snijkracht max. 5.000 kgf max. werkstukgewicht 15.000 kg Tafel: Tafeldiameter 2.500 mm Tafelsnelheid 1,0 - 150 1/min Aandrijfvermogen - tafel 60/75 kW C-as: Resolutie 0,001° Aanvoersnelheid 0 - 900 °/min Max. tafelsnelheid 2,5 1/min Torentjeglijbaan: Schachtdiameter 50 mm Spindelconus ISO 7/24 / Nr.50 Spiltoerental 15 - 1.500 min/-1 Aandrijfvermogen - gereedschapsspindel 22 / 26 kW Max. koppel 280 Nm Diadoorsnede 280 mm Reisroutes: x-as 1.700 mm z-as 1.600 mm Dwarsverstelling 1.000 mm Gereedschapswisselaar: Godpfxovp Sc Ds Ad Teil Gereedschapshouder MAS-BT 50 Aantal gereedschapslocaties 24 (12 + 12) pos. max. gereedschapsgewicht 70,0 kg Trekbout P50T-I Feeds: Snelle verplaatsing (X / Z) 10,0 m/min Aanvoersnelheid max. 10.000 mm/min Snelle verplaatsing van de dwarsbalk 300 mm/min Totaal benodigd vermogen 200 kVA Machinegewicht ca. 60,0 t Benodigde ruimte ca. 11.00 x 9.00 x 8.50 m CNC - verticale draaibank HANKOOK-VTB 250 E - NIEUWE MACHINE (vergelijkbaar met afbeelding)

Toestand: nieuw, Bouwjaar: 2025, draaibereik in hoogte: 2.000 mm, werkstukgewicht (max.): 12.000 kg, frontplaatdiameter: 2.000 mm, CNC-verticaal draaicentrum Model: VTC-20/30 met Fanuc 31i-B Tafeldiameter: Ø2.000 mm Max. zwenkbereik: Ø 3.000 mm Max. draaimhoogte: 2.000 mm Tafelsnelheid: Max. 200 tpm Tafelbelasting: 12.000 kg Tafelindexering: 0,001° Z-as (ram verticaal): 1.200 mm Toerental aandrijfspil: max. 15 ~ 2.000 tpm Slaggrootte ram: 240 mm x 240 mm Freesspilopname: ISO 50 Gereedschapsasmaat: 40 mm x 40 mm Dwarsbalk (vertikale verplaatsing): 1.000 mm, 250 x 4 stappen (hydraulisch) Snelverplaatsing X-as: 10.000 mm/min Snelverplaatsing 7e as: 10.000 mm/min Snijsnelheid: 1 ~ 3.000 mm/min Tafelaandrijfmotor: AC 45/55 kW (continu bedrijf / 30 min.) Aandrijfsvermogen freesspil ISO 50: 18,5/22kW (continu bedrijf / 30 min.) Besturing: Fanuc 31i-B Display: 15 inch TFT-LCD Bandsgeheugen: 1 MB Automatische gereedschapswisselaar: 12 posities (voor 5 draaigereedschappen + 1 afdekking + 6 freesgereedschappen) Standaard gereedschapshouder: Nieuw 240 TCR-01 (2 stuks) Spatbescherming: tafelausvoering (R-type standaard) Extern koelsysteem: 3 bar (80 liter/min.) Spaanafvoer: scharnierbandtype 4-klauw onafhankelijke handbediende klauwplaat Fundatie-ankerbouten / vulplaten Onderhoudsgereedschap en gereedschapskist Hydrauliekaggregaat Werkruimteverlichting Signaallamp: 3 kleuren (groen, rood, geel) Bedieningshandleidingen (Engels): NC 1 CD met Fanuc-handleidingen en 2 boeken met mechanische/elektrische handleidingen Stroomvoorziening: 220 V, 60 Hz, 3 fasen Machinekleur: fabriekstandaard OPTIONELE UITRUSTING (#1) Automatische gereedschapswisselaar ATC 24 posities - op aanvraag Automatische uitschakeling voor N.C - op aanvraag Draaigereedschapshouder type 240TCR - op aanvraag Doorlopende koelsmeervoeding naar spil: 30 bar (pomdruk) - op aanvraag Transformator 415 V, 50 Hz, 3 fasen - op aanvraag Lineaire encoders X-, Z-as - op aanvraag Rigid tapping - op aanvraag Automatische gereedschapswisselaar ATC 24 posities - op aanvraag Diversen: OPSTELLING, INBEDRIJFNAME, PROEFBEDRIJF EN TRAINING - zijn niet in de prijs inbegrepen VERZEKERING EN TRANSPORT - zijn niet in de prijs inbegrepen Wijzigingen en fouten in de technische gegevens voorbehouden. De omvang van de bijgeleverde accessoires is uitsluitend zoals omschreven in deze aanbiedingstekst. Voor verder - bijvoorbeeld ter illustratie - afgebeelde accessoires bestaat uitdrukkelijk geen aanspraak. Gjdexqb D Nopfx Ad Toil De algemene voorwaarden van JS-Werkzeugmaschinen GmbH zijn van toepassing.

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2008, CNC kantelbare draaitafel TSUDAKOMA TTNC-1500 JAAR2008 T: dia 1.500mm Max. werkgewicht: 2.500kg Giedpfx Adov E Dchj Tel Kantelbereik: -5 tot +95 graden Rotatie-as: TRC3-SR30 Kantel-as: TRC3-SR30

Toestand: goed (gebruikt), Jaar 1998 Slijpmachine voor het bewerken van centrische of excentrische lagerdiameters (ook kegels) van krukassen of asachtige componenten Besturing Fanuc Paneel i Uitvoering met 2 slijpspillen op één gereedschapshouder Gebruik van CBN-slijpschijven (nominaal Ø400 + Ø450mm - Junker standaardboring Ø127) bij bewerking met olie Opspannen met eenzijdige klauwplaat en losse kop als tegenhouder - Slijpbereik ~500mm Automatisch laadluik van bovenaf met laadinterface De machine is momenteel nog in serieproductie en kan onder stroom worden geïnspecteerd Onderdelen kunnen na overleg tegen meerprijs achteraf worden ingebouwd met documentatie van wisselstukken en gereedschappen Zekering voor besturing en aandrijvingen inbegrepen - gratis locatie Beschikbaarheid na overleg, garantie uitgesloten Jaar van productie:1998 Slijpmachine voor het produceren van centrische of excentrische Journal diameters (evenals kegels) op krukas en andere ascomponenten Machinebesturing Fanuc Paneel i Machine-opstelling met 2 spindels op 1 gereedschapconsole Gebruik van CBN slijpschijven (nominaal Ø400+Ø450mm - Junkernormbohrungsring Ø127) met olie als koelmiddel opstelling met bekken aan aandrijfzijde en centers als losse kop - slijplengte ~500mm automatische portaaldeur voor bovenhandse belading en bijbehorende interface Machines zijn momenteel in serieproductie en kunnen op verzoek worden geïnspecteerd Gijdpfx Aot Uufbjd Tol voorruit van monitor beschadigd, scherm zelf lijkt op het eerste gezicht onbeschadigd beveiliging van besturing en aandrijvingen inbegrepen - gratis locatie beschikbaarheid op afspraak, geen garantie mogelijk

Toestand: nieuw, Bouwjaar: 2023, Functionaliteit: volledig functioneel, frontplaatdiameter: 110 mm, werkhoogte: 72 mm, Indexeer- of draaitafel HV-4 voor horizontale en verticale toepassing Nieuw, originele verpakking Fabrikant: VERTEX Type: HV-4 Bouwjaar: 2023 Toepassing: horizontaal & verticaal Klemschijf: Ø 110 mm Werkhoogte: 72 mm Buitenafmetingen zonder zwengel: 138 x 118 mm Gjdspr Ur Sspfx Ad Toil Spilboring: MK2 doorlopend Vlakheid opspantafel: ±0,015mm/100mm Parallelliteit opspantafel t.o.v. basisvlak: ±0,02mm/100mm Rondloop spankant: ±0,015mm/100mm Werkstukgewicht horizontaal: max. 35 kg Werkstukgewicht verticaal: max. 18 kg Gewicht: 7 kg Schaalring: 360° snelle klemvoorziening: ja Aandrijving: geslepen, gehard en nastelbaar wormwiel, 90:1 Locatie: Oostenrijk / Wenen Beschrijving: Een verdeelapparaat is in essentie een draaischijf waarop een werkstuk direct of met behulp van spanmiddelen kan worden bevestigd. De schijf kan in elke gewenste hoek worden gedraaid, handmatig met een zwengel en schaalring of uiterst nauwkeurig met pennen en verdeelschijf (optionele accessoires). Toepassing: hulpstuk voor de vervaardiging van tandwielen, riemschijven, verdeelschijven, ... Afmetingen zie afbeelding

Toestand: goed (gebruikt), Bouwjaar: 2014, Fabrikant: MIBA Type: LNF65 Besturing: SIEMENS 840D Bouwjaar: 2014 Specificaties Metrisch (VS) Er zijn (nog) geen specificaties voor deze machine. Afmetingen (geschat) Gisdpfx Aewq Hqkod Tsl Lengte 0 mm Breedte 0 mm Hoogte 0 mm Gewicht 0 kg Let op: De informatie op deze pagina is naar beste weten en overtuiging samengesteld en, waar mogelijk, verkregen van de fabrikant. De informatie wordt te goeder trouw verstrekt, maar de juistheid ervan kan niet worden gegarandeerd. Deze informatie vormt dan ook geen representatie of contractuele bepaling. Wij raden u aan alle belangrijke details te controleren.
