Oppervlaktemetrologiesysteem

FRT MicroProf MPR 1250

Fries Research & Technology
Apparaataanduiding: FRT MicroProf® MPR 1250
De FRT MicroProf® MPR 1250 is een hoogprecies oppervlakte-meetsysteem uit de MicroProf®-serie van Fries Research & Technology GmbH (FRT).
Deze systemen zijn ontworpen voor niet-destructieve en contactloze analyse van oppervlakteparameters zoals topografie, ruwheid, laagdikte en meer.
Kenmerken van de FRT MicroProf:

Apparaatgegevens:
Model: FRT MicroProf® MPR1250
Artikelnummer: 200 00

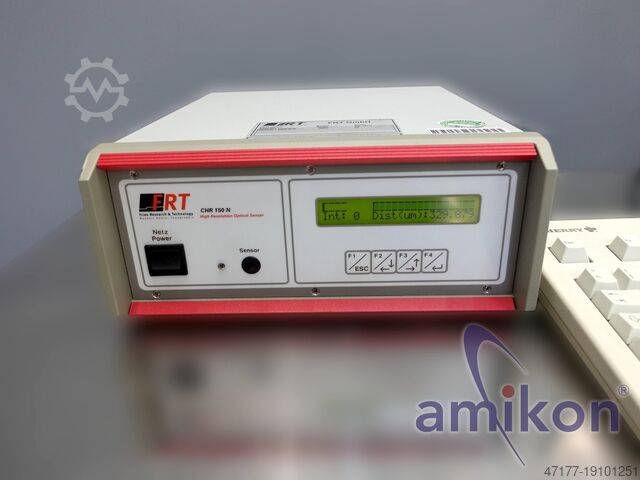

Sensortype: CWL 300 µm
Serienummer: 0904001
Meetprincipe: Chromatisch-confocale puntsensor
Lichtbron: Halogeenlamp, wit licht
Verticale resolutie: tot 3 nm
Meetnauwkeurigheid (Z): 100 nm
Laterale resolutie (XY): 2,5 µm
Meethoek ten opzichte van oppervlak: 90° ±30°
Max. proefstukgrootte: ca. 310 x 310 x 50 mm

Technische gegevens (selectie):
XY-tafel:
Type: compacte XY-kruistafel
Verplaatsing (meetbereik): 200 x 200 mm
Geleiding: mechanische kruisrollen-geleiding
Aandrijving: DC-motor met kogelomloopspindel
Positiemeetsysteem: Heidenhain-glasschaal met referentiemerk
Systeemresolutie: 0,2 µm
Herhaalnauwkeurigheid: < ±1 µm
Haaksheid XY: < 4 µm / 200 mm
Hoogteslag (per as): < 2 µm / 200 mm
Z-as (gemotoriseerd):
Type: lineaire as
Csdpfowh Swdsx Aa Iorh
Verplaatsing: 50 mm (optioneel 100 mm)
Aandrijving: stappenmotor met spil-aandrijving
Zijslag: < 2 µm / 50 mm
Handmatige grove verstelling (optioneel):
Type: zwaluwstaartgeleiding
Verstelbereik: tot 300 mm monsterhoogte
Metingen:
Minimale puntafstand (XY): 0,6 µm
Proefstukgrootte: ca. 310 x 310 x 50 mm
Max. proefstukgewicht: 5 kg (optioneel 10 kg)
Meetsnelheid: 1 µm/s tot max. 100 mm/s

Systeem:
Totaalgewicht: ca. 275 kg (meetopstelling: 225 kg)
Opstelvlak meetopstelling: ca. 0,9 x 0,8 m
Afmetingen besturing (B x D x H): ca. 0,55 x 0,53 x 0,32 m
Voedingsspanning (EU/VS): 110–240 V, 50–60 Hz, 16 A
Vermogensopname: ca. 300–400 W

Bedrijfsomstandigheden:
Temperatuurbereik: 22 °C ±5 °C
Temperatuurstabiliteit: < 0,5 °C
Gewicht ca. 500 kg

Toestand:
Het apparaat verkeert in zeer goede technische en optische staat.
Alle assen bewegen precies en gelijkmatig.

Leveringsomvang:
MicroProf® MPR200 00 XY-meetsysteem

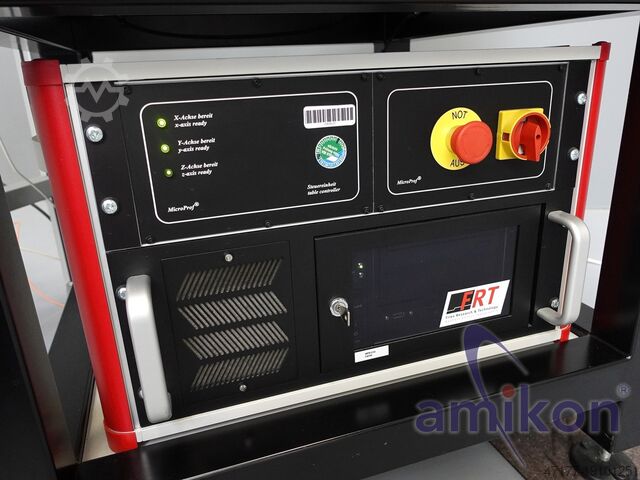

Besturingseenheid
Aansluitkabels
(Wijzigingen en fouten in de technische gegevens voorbehouden!)
Bezichtiging en test ter plaatse is mogelijk in overleg.
