Horizontaal bewerkingscentrum
DMG MORI NHX5000

Name: DMG MORI NHX5000
Brand: DMG MORI
Availability: InStock

Bouwjaar

2017

Toestand

Gebruikt

Locatie

Ungarn

Horizontaal bewerkingscentrum DMG MORI NHX5000

Toon kaart

Machinegegevens

Machinetype:: Horizontaal bewerkingscentrum

Producent:: DMG MORI

Model:: NHX5000

Bouwjaar:: 2017

Toestand:: gebruikt

Prijs & locatie

Locatie:: Ungarn

Bellen

Details over het aanbod

Advertentie-ID:: A202-91755

Referentienummer:: 2800004

Laatste aanpassing:: op 14.10.2025

Omschrijving

Machinebeschrijving voor model 2017: Horizontaal bewerkingscentrum NHX 5000
Fabrikant: DMG MORI Co. Ltd.
Type / model: NHX 5000_M730UM, Serie J-NHX5000-C_C01
Bouwjaar: 2016
Besturing: MAPPS M730UM met CELOS / 21,5" ERGOline Touch

Technische gegevens:
• Werkbereik / Slagen:
Slag X / Y / Z: 730 / 730 / 880 mm
Palletafmeting: 500 × 500 mm
Max. werkstukdiameter: 800 mm
Max. werkstukhoogte: 1.000 mm
Godexnkgnepfx Admskc
Afstand spilcentrum tot palletoppervlak: 80 – 810 mm
Afstand palletcentrum tot spilreferentievlak: 70 – 950 mm
Palletbelasting: 500 kg [optioneel 700 kg]
Aantal pallets: 2
Minimale indexeerhoek tafel: 1° [optioneel 0,001° draaitafel]

• Prestaties / Spilsnelheid / Aandrijfvermogen:
Spiltype: speedMASTER® motorspil
Spilsnelheidsbereik: 35 – 15.000 tpm
Vermogen: 30,7 / 26 / 18,5 kW (15% ED / 30 min / continu)
Koppel: 207 / 95,5 Nm (10% / 100% inschakelduur)
Gereedschapopname: BT40 / #40
Gereedschapsmagazijn capaciteit: 40 gereedschappen [optioneel 60 / 120 / 180 / 240]
Max. gereedschapsdiameter: 70 mm (aangrenzend) / 170 mm (vrij)
Max. gereedschaplengte: 550 mm
Max. gereedschapgewicht: 12 kg
Gereedschapswisseltijd (chip-to-chip): 2,5 s
Snelle verplaatsing X/Y/Z: 60 m/min
Voedingssnelheid: 0 – 60.000 mm/min
Acceleratie: 1 G

• Gewicht / Afmetingen / Elektrische aansluiting:
Machinegewicht (incl. koelvloeistoftank): ca. 12.000 kg
Vloeroppervlak (B × L): 3.078 × 4.784 mm
Totale hoogte: 2.852 mm
Koelmiddeltankcapaciteit: 800 L
Stroomvoorziening: 37,3 kVA
Perslucht: 0,5 MPa / 420 L/min

Uitrusting / Accessoires:
NC-draaitafel met 0,001° verstelling (DDM optioneel)
Automatische 2-palletwisselaar (ronddraaiende APC)
Twee pallets met schroefgaten en interface voor hydraulische opspanning
Spaanafvoer (achteruitworp)
Directe meetsystemen op X/Y/Z-assen
Renishaw OMP60 spindelmeetsonde
Gereedschapsbreukbewaking in het magazijn
Hogedrukkoelmiddelinterface (70 bar, Knoll)
Koelmiddel-/luchtschakeling voor door-de-spil-toevoer
Roterend inspectievenster
Koelmiddelspuitpistool
Olie-nevelafscheiderinterface Ø200 mm (LTA AC3002 optioneel)
Automatische laadstationdeur
Signaaltoren (rood/geel/groen/blauw)
Draagbare handmatige pulsgenerator (draaiknop)
Luchtfilterunit voor schone persluchttoevoer
45 kVA transformator

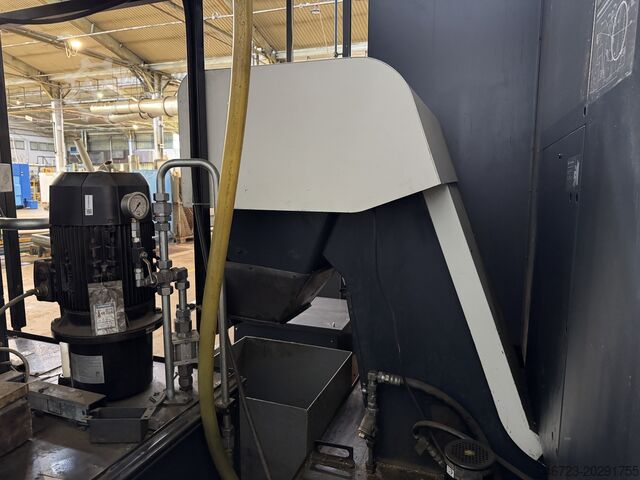

Knoll KF110/700 hogedrukkoelmiddelpomp (7,0 MPa, 31 l/min)
Drie hydraulische opspantorens met dubbelklauwspanners
CELOS-systeem met apps (Productie, Accessoires, Ondersteuning, Monitoring, Configuratie)
MAPPS M730UM besturing met 21,5″ touchscreen en 15,6″ subdisplay
SmartKey® operator toegangsbeheer

De advertentie werd automatisch vertaald. Vertaalfouten zijn mogelijk.
