Horizontaal bewerkingscentrum

DMG MORI NHX5000

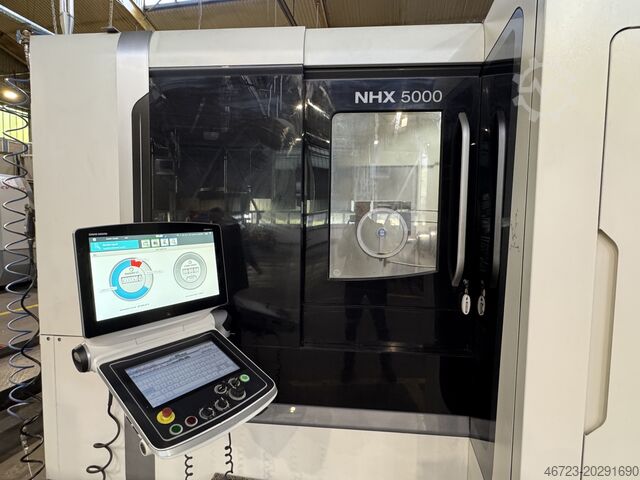

Toestand: gebruikt, Bouwjaar: 2017, Machinebeschrijving voor model 2017: Horizontaal bewerkingscentrum NHX 5000 Fabrikant: DMG MORI Co. Ltd. Type / model: NHX 5000_M730UM, Serie J-NHX5000-C_C01 Bouwjaar: 2016 Besturing: MAPPS M730UM met CELOS / 21,5" ERGOline Touch Technische gegevens: • Werkbereik / Slagen: Gkodpoxnkgnjfx Admsc Slag X / Y / Z: 730 / 730 / 880 mm Palletafmeting: 500 × 500 mm Max. werkstukdiameter: 800 mm Max. werkstukhoogte: 1.000 mm Afstand spilcentrum tot palletoppervlak: 80 – 810 mm Afstand palletcentrum tot spilreferentievlak: 70 – 950 mm Palletbelasting: 500 kg [optioneel 700 kg] Aantal pallets: 2 Minimale indexeerhoek tafel: 1° [optioneel 0,001° draaitafel] • Prestaties / Spilsnelheid / Aandrijfvermogen: Spiltype: speedMASTER® motorspil Spilsnelheidsbereik: 35 – 15.000 tpm Vermogen: 30,7 / 26 / 18,5 kW (15% ED / 30 min / continu) Koppel: 207 / 95,5 Nm (10% / 100% inschakelduur) Gereedschapopname: BT40 / #40 Gereedschapsmagazijn capaciteit: 40 gereedschappen [optioneel 60 / 120 / 180 / 240] Max. gereedschapsdiameter: 70 mm (aangrenzend) / 170 mm (vrij) Max. gereedschaplengte: 550 mm Max. gereedschapgewicht: 12 kg Gereedschapswisseltijd (chip-to-chip): 2,5 s Snelle verplaatsing X/Y/Z: 60 m/min Voedingssnelheid: 0 – 60.000 mm/min Acceleratie: 1 G • Gewicht / Afmetingen / Elektrische aansluiting: Machinegewicht (incl. koelvloeistoftank): ca. 12.000 kg Vloeroppervlak (B × L): 3.078 × 4.784 mm Totale hoogte: 2.852 mm Koelmiddeltankcapaciteit: 800 L Stroomvoorziening: 37,3 kVA Perslucht: 0,5 MPa / 420 L/min Uitrusting / Accessoires: NC-draaitafel met 0,001° verstelling (DDM optioneel) Automatische 2-palletwisselaar (ronddraaiende APC) Twee pallets met schroefgaten en interface voor hydraulische opspanning Spaanafvoer (achteruitworp) Directe meetsystemen op X/Y/Z-assen Renishaw OMP60 spindelmeetsonde Gereedschapsbreukbewaking in het magazijn Hogedrukkoelmiddelinterface (70 bar, Knoll) Koelmiddel-/luchtschakeling voor door-de-spil-toevoer Roterend inspectievenster Koelmiddelspuitpistool Olie-nevelafscheiderinterface Ø200 mm (LTA AC3002 optioneel) Automatische laadstationdeur Signaaltoren (rood/geel/groen/blauw) Draagbare handmatige pulsgenerator (draaiknop) Luchtfilterunit voor schone persluchttoevoer 45 kVA transformator Knoll KF110/700 hogedrukkoelmiddelpomp (7,0 MPa, 31 l/min) Drie hydraulische opspantorens met dubbelklauwspanners CELOS-systeem met apps (Productie, Accessoires, Ondersteuning, Monitoring, Configuratie) MAPPS M730UM besturing met 21,5″ touchscreen en 15,6″ subdisplay SmartKey® operator toegangsbeheer

Toestand: gebruikt, Bouwjaar: 2021, verplaatsingsafstand X-as: 730 mm, verplaatsing Y-as: 730 mm, verplaatsingsafstand Z-as: 880 mm, controllerfabrikant: SIEMENS, controller model: 840 D CELOS, totale hoogte: 2.852 mm, tafelbreedte: 500 mm, tafel lengte: 500 mm, totaalgewicht: 12.000 kg, spilsnelheid (max.): 15.000 rpm, spil-motorvermogen: 38 W, benodigde ruimte lengte: 4.784 mm, benodigde breedte: 3.078 mm, BESTURING .. CNC-besturing SIEMENS 840 D CELOS WERKGEBIED -CUBISCH- .. Aantal bewerkingsassen (zonder parallelassen): 4 .. X-as verplaatsing: 730 mm .. Y-as verplaatsing: 730 mm .. Z-as verplaatsing: 880 mm .. Draaihoek B-as van: 0° .. Draaihoek B-as tot: 90° TAFEL .. Opspangrootte (links-rechts): 500 mm .. Opspangrootte (voor-achter): 500 mm .. Max. werkstukgewicht: 500 kg SPIL / KOP .. Toerentalbereik tot: 15.000 omw/min .. Gereedschaphouder: ISO BT 40 .. Aandrijfvermogen: 37,7 kW ASAANDRIJVINGEN .. Voeding X tot: 5.000 mm/min .. Voeding Y tot: 5.000 mm/min .. Voeding Z tot: 5.000 mm/min .. Snelle verplaatsing X: 60.000 mm/min .. Snelle verplaatsing Y: 60.000 mm/min .. Snelle verplaatsing Z: 60.000 mm/min GEREEDSCHAPMAGAZIJN .. Magazijntype: Schijfrevolver .. Aantal gereedschapplaatsen: 40 .. Max. gereedschapsdiameter: 70 mm .. - bij vrije naburige positie: 170 mm .. Max. gereedschapslengte: 550 mm .. Max. gereedschapsgewicht: 12 kg .. Gereedschapswisseltijd: 2,5 s WERKSTUKAUTOMATISERING .. Aantal opslagplaatsen: 2 .. Max. werkstukdiameter: 800 mm .. Max. werkstukhoogte: 1.000 mm Gkodpexm Rvmjfx Admsc .. Palletlengte: 500 mm .. Palletbreedte: 500 mm .. Aantal pallets: 2 ELEKTRISCHE AANSLUITGEGEVENS .. Aansluitvermogen: 37,3 kVA .. Aansluitspanning: 400 V .. Netfrequentie: 50 Hz AFMETINGEN / GEWICHTEN .. Benodigde ruimte -links/rechts-: 4.784 mm .. Benodigde ruimte -voor/achter-: 3.078 mm .. Totale hoogte: 2.852 mm .. Totaal gewicht ca.: 12.000 kg EXTRA UITRUSTING VOOR BOREN/FREZEN .. Spanentransporteur: ja .. Koelmiddelinstallatie: ja .. Volledige afscherming van de werkruimte: ja .. CE-conform: ja Accessoires - Spanentransporteur

Toestand: goed (gebruikt), Bouwjaar: 2014, x-reizen 730 mm y-reis 730 mm z-beweging 880 mm Palletformaat 2 x: 500 x 500 mm Spiltoerental: 12000 gereedschapshouder SK 40 Afstand van spindelmidden tot tafel 80 - 810 mm freesspindel aandrijving 30 kW koppel max. 102 Nm max. werkstukgewicht 500 kg max. werkstukdiameter op de pallets 800 mm max. werkstukgrootte H = 1100 mm palletwisseltijd 9,5 sec Max. voedingssnelheid 60000 mm/min snelle doorgang 60 m/min Gereedschapswisselaar Aantal gereedschappen 40 max. gereedschapsdiameter 110 mm max. gereedschapsdiameter als het aangrenzende vakje vrij is. 320mm max. gereedschapsgewicht 30 kg Omschakeltijd Spanwijdte - Spanwijdte 4,4 - 10 sec Wisseltijd van gereedschap naar gereedschap 1,95 sec Bedrijfsuren 15894 h totaal benodigd vermogen 46 KVA Machinegewicht ca. 15 t Ruimtebehoefte ca. 5,5 x 3 x 2,8 m Goed bewaard gebleven horizontaal bewerkingscentrum DMG-Mori, model NHX 5000, bouwjaar 2014 met CNC-besturing Siemens 840D met twee pallets en 40-voudig gereedschapswisselaar. Geregistreerde bedrijfsuren 23.262, spindeluren SLECHTS 15.894! Verdere gegevens: Afstand spindelneus - tafelmidden 70 - 950 mm palletindexeringstijd 1,3 sec Indexering van de B-as (tabel) 360 x 1 graad Godpfx Aov Htitsdmekc Jog-voedingssnelheid 0 - 5000 mm/min Dit is een gebruikte machine, dus wij verkopen met uitsluiting van elke garantie. MAGAZIJNVERKOPER MET EIGEN MAGAZIJN VAN 1600 m²
