Universeel bewerkingscentrum

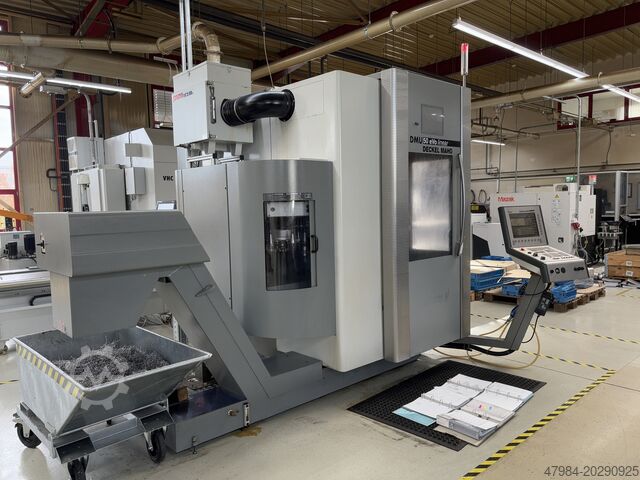

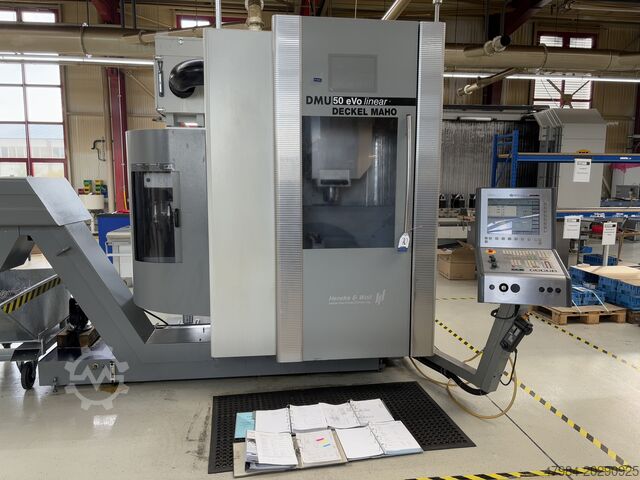

Deckel Maho DMU 50 EVO LINEAR

Toestand: gebruikt, Bouwjaar: 2008, x-reis 500 mm y-reis 450 mm z-reis 400 mm HEIDENHAIN iTNC 530-besturing Tafelafmetingen 500 x 380 mm Tafelbelasting 500 kg c-as 0,001º (± 360º) 0 b-as 180° Snelle verplaatsing X-as 80 m/min Voert 50 m/min Toerentallen 18.000 tpm Gkodpfx Aoxluf Asdmjc Spindelhouder BT-40 Spindelmotor 30 kW Interne koeltoevoer 40 bar Handwiel HEIDENHAIN HR-410 Totaal benodigd vermogen 50 kVA Machinegewicht ca. 6,5 t

Toestand: goed (gebruikt), Bouwjaar: 2006, verplaatsing Y-as: 450 mm, verplaatsingsafstand Z-as: 400 mm, snelle verplaatsing X-as: 50.000 m/min, snelle verplaatsing Y-as: 50.000 m/min, snelle verplaatsing Z-as: 50.000 m/min, tafelbreedte: 380 mm, tafel lengte: 500 mm, tafelbelasting: 200 kg, montagediameter: 30 mm, 5 assige bewerkingscentrum DECKEL MAHO - DMU 50 eVo Linear MACH-ID 9195 Merk: DECKEL MAHO Type: DMU 50 eVo Linear Besturing: HeidenHain iTNC530 Bouwjaar: 2006 Measuring probe TS640 Tank 600 L with 40 Bar IKZ Gkodpfxsw Rl Ige Admsc Extended chip conveyor for 30/60 Tools ATC Direct measuring scales also in B ; C Axis Air true spindle over M-Function Verplaatsing X - as: 500mm Verplaatsing Y - as: 450mm Verplaatsing Z - as: 400mm Bereik A - as: 360° Bereik B - as: 0 - 108° Tafellengte: 500mm Tafelbreedte: 380mm Tafelbelasting: 200 Voeding X-as: 50000mm/min. Voeding Y-as: 50000mm/min. Voeding Z-as: 50000mm/min. Spindelopname: 40ISO/Bt/Mk Vermogen aan spil: 35kW Toeren - Range: 18000Rpm Gereedschapswisselaar: 30 Koeling door spil in Bar:20 Aantal gestuurde assen: 3+2 Spanentransporteur: yes Koelsysteem: yes Lengte: 3800mm Breedte: 3200mm Hoogte: 2800mm Gewicht: 6500kg

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, Functionaliteit: volledig functioneel, Uitrusting: documentatie / handleiding, spanenafvoer, Deckel Maho DMU 50 evo Lineair met TNC 530 besturing van Heidenhain TOP conditie Technische gegevens: >> Bouwjaar 2006 >> Fabrikant Heidenhain, type iTNC 530 >> Reisroutes X500/Y450/Z400 >> C-as 360 graden >> B-as 0 graden tot 161,955 graden >> Gereedschapshouder HSK A63 >> Max. spindelsnelheid tot 18000 tpm >> Voeding continu programmeerbaar tot X, Y, Z 20000 mm/min C-B-as traploos programmeerbaar tot ijlgangsnelheid >> Snelle doorgang Y-Z-as 50 m/min X-as 80 m/min (lineaire aandrijving) B-as 40 rpm C-as 50 rpm >> Gereedschapsmagazijn: Dubbele grijper 60 magazijnposities >> Tafelklemvlak Ø 500 x 380 mm afstand van de T-sleuven 63/14H7 >> Tafelbelasting 200 KG >> Afmetingen en gewicht: ca. Machine zonder besturing en toebehoren Diepte 3,0 meter Breedte 2,4 meter Hoogte 2,6 meter Gewicht ca. 7000 kg >> Bedrijfsspanning 400 V >> elektrisch handwiel Heidenhain HR 410 Gksdpfsvyr Tdox Admsc >> Stroomaansluiting 17 KVA >> Spaantransportband >> Actieve spindelkoeling >> Mist extractie >> IKZ 40-balk >> Koelsmeermiddel reinigingssysteem (vliesfiltersysteem) >> spuitpistool >> Bezoekhaven >> Luchtafsluiting op het meetsysteem >> Voorbereiding voor robotbelading >> 3D-sonde Heidenhain TS640 >> 3D Snelle Set >> Kinematica >> Blum laser voor gereedschapsmeting en breukcontrole Cpvnummsoi >> Volledige documentatie Dn2F2R De volgende werkzaamheden zijn uitgevoerd: >> Gereviseerde hoofdspil >> Compleet onderhoud: Alle koelslangen en pneumatische slangen vervangen, nieuwe filters, vloeistoffen en riemen vervangen. Schrapers etc. Volledige reiniging. >> Geometrisch gemeten (acceptatieprotocol) Over de machine: Aangeboden wordt een Deckel Maho DMU 50 evo Lineair bewerkingscentrum met een TNC 530 3D contourbesturing van Heidenhain. De machine is in zeer goede staat. Bij de DMU is de hoofdspil gereviseerd (vervangingsspil), volledig nagekeken en is er een keuringsrapport opgesteld. Maak van de gelegenheid gebruik om de machine ter plaatse onder stroom te bekijken en uit te proberen.

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, bedrijfsturen: 1.380 h, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 500 mm, verplaatsing Y-as: 450 mm, verplaatsingsafstand Z-as: 350 mm, spilsnelheid (max.): 18.000 rpm, aantal posities in het gereedschapsmagazijn: 30, zwaaihoek B-as (max.): 108 °, draaihoek C-as (max.): 360 °, TECHNISCHE DETAILS Verplaatsingsweg X-as: 500 mm Verplaatsingsweg Y-as: 450 mm Gsdpfx Aewu Evtsdmjkc Verplaatsingsweg Z-as: 400 mm B-as: 108° C-as: 360° Toerentalbereik: 18.000 tpm Gereedschaphouder: HSK-63-A Gereedschapsplaatsen: 30 Tafelafmeting: 500 x 380 mm Snelverplaatsing X-as: 80 m/min Snelverplaatsing Y-as: 50 m/min Snelverplaatsing Z-as: 50 m/min Voedingssnelheid X-as: 20 m/min Voedingssnelheid Y-as: 20 m/min Voedingssnelheid Z-as: 20 m/min MACHINEDETAILS Besturing: Heidenhain iTNC 530 Machinegewicht: 6.500 kg Bedrijfsuren: 1.380 u Aansluitduur: 19.803 u UITRUSTING - 5-assig simultaan - Gereedschapswisselaar - NC-draaizwenktafel - Interne koeling (IKZ): 40 bar voorbereid - Papieren bandfilter - Spanentransporteur - 3D-taster: Renishaw voorbereiding (taster niet aanwezig) - Blum laser gereedschapsmeting

Toestand: gebruikt, Bouwjaar: 2008, x-reis 500 mm y-reis 450 mm z-beweging 400 mm HEIDENHAIN-besturing MillPlus iT-besturingssysteem Tafelklemvlak ø 500 x 380 mm B-as 0 - 161,955 ° C-as 360° Spindelhouder SK 40 Spiltoerentallen 20 - 18.000 tpm Spilvermogen max. 35 kW Koppel op de spindel max. 130 Nm Voert continu tot 20.000 mm/min Snelle doorgang X/Y/Z-as 80 / 50 / 50 m/min Sneltraverse B-as 40 tpm C-as ijlgang 50 rpm Aantal gereedschapsmagazijnposities 30 Gkjdpfxewlvi Ee Admoc Gereedschapsdiameter met 2 vrije ruimtes 130 mm Gereedschapsdiameter bij volledige belasting 80 mm Gereedschapslengte - max. 300 mm Gereedschapsgewicht max. 6 kg interne koelmiddeltoevoer 40 bar Totaal benodigd vermogen 52 kVA Gewicht van de machine ca. 6 ton = 5-assig bewerkingscentrum met 2-assige NC-zwenktafel Accessoires: elektronisch. Handwiel, spaantransporteur, koelsysteem, Bandfiltersysteem

Toestand: goed (gebruikt), Bouwjaar: 2006, TECHNISCHE GEGEVENS Hoofdaandrijving Snelheid: Traploos programmeerbaar: 18`000 tpm In instelmodus: 20 - 800 tpm Werkspindel: Holle tapse schacht: HSK-A63 Gereedschapsklemming: Hydraulisch Gsdpfeu Hkb Rox Admekc Aandrijving voor voeding Lineaire motor: X-as AC-servomotoren: C, B, Y, Z Aanvoersnelheid X, Y, Z: tot 20`000 mm/min Snel verplaatsen Y, Z: 50 m/min X: 80 m/min B: 40 omw/min C: 50 omw/min Positiemeetsysteem Resolutie: C, B, X, Y, Z: 0,001 mm Positietolerantie: C, B, X, Y, Z: 0,010 mm Werkbereik X-as: 500 mm Y-as: 450 mm Z-as: 400 mm B-as: 0° tot 161,955° C-as: n x 360 ° Gereedschapwisselaar met dubbele grijper Magazijngleuven: 120 Max. Gereedschapsdiameter zonder vrije ruimten: 80 Max. Gereedschapsdiameter met vrije ruimten: 130 Max. Lengte gereedschap vanaf spilneus: 300 mm Max. Gewicht gereedschap: 6 kg NC-draaitafel met zwenkas C-as: spanvlak roterende as (mm): 500 x 380 mm Afstand T-gleuven / grootte: 63 / 14 H7 Centreerboring: 30 H6 Max. Koppel: 1491 Nm Max. Rotatie van het tafelblad: 50 rpm B-as: Max. Zwenkkoppel: 1864 Nm Zwenksnelheid: 40 rpm Zwenkbereik: 0° - 161,955 ° Nauwkeurigheid invoer en weergave: 0,001 ° Gewicht: 420 kg Max. belasting: 200 kg Gewicht: ca. 6800 kg Installatiegewicht: ca. 7500 kg Afmetingen: 4170 x 3133 x 2560 mm TOEPASSINGSGEBIED VAN HET AANBOD V.A: (lijst niet volledig): Deckel Maho DMU 50 Evo CNC-bewerkingscentrum Heidenhain iTNC 530 Gereedschapbreukcontrole Blum meettaster Olienevelafscheider Brandblussysteem Hogedrukpomp en bandfiltersysteem Spanentransporteur Exacte leveringsomvang volgens fotogalerij Wij zijn niet aansprakelijk voor de juistheid, volledigheid en actualiteit van de verstrekte informatie.
