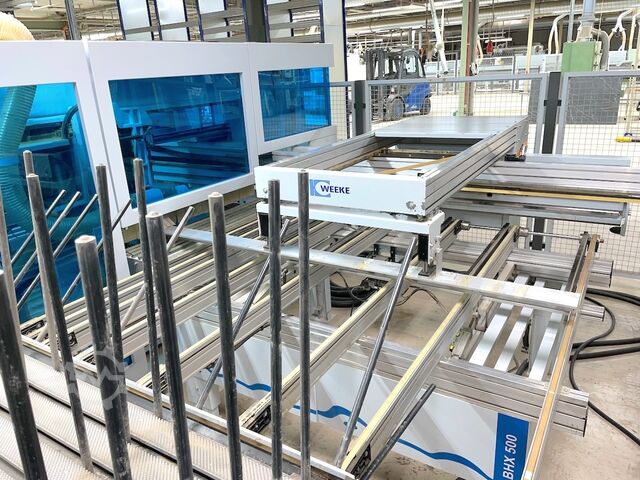

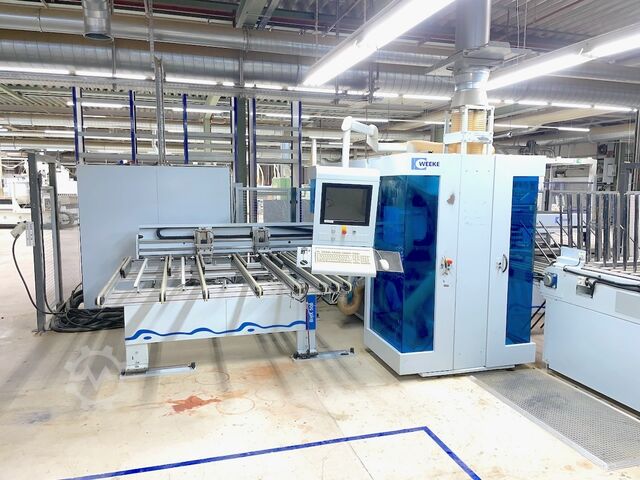

Bewerkingscentrum

Weeke BHX 500

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2010, Functionaliteit: volledig functioneel, machine-/voertuignummer: 0-250-12-2554, werkstukhoogte (max.): 80 mm, werkstuklengte (max.): 1.000 mm, werkstukbreedte (max.): 3.000 mm, controller model: PC 85, TECHNISCHE GEGEVENS Minimale werkstukbreedte: 250 mm Maximale werkstukbreedte: 3.000 mm Minimale werkstuklengte: 100 mm Maximale werkstuklengte: 1.000 mm Minimale werkstukhoogte: 8 mm Maximale werkstukhoogte: 80 mm Bovenste verticale bewerkingseenheid ETP-6 verticale spil vermogen: 6 kW Gleuffrees diameter: 125 mm Verticale boorspindels: 32 (vermogen 2,7 kW) Horizontale boorspindels: 10 (8 in X + 2 in Y) Onderste verticale bewerkingseenheid Bodpfxjydnu Nj Afdelc ETP-6 verticale spil vermogen: 6 kW Gleuffrees diameter: 125 mm Verticale boorspindels: 32 (vermogen 2,7 kW) Horizontale boorspindels: 10 (8 in X + 2 in Y) MACHINEGEGEVENS Besturing: PC 85 Software: woodWOP 6 UITRUSTING Veiligheidsafscherming voor gereedschapsset 2 spantangen voor het klemmen en verplaatsen van het werkstuk tijdens de bewerking Laadstation met luchtgordijntafel Gemotoriseerde rollenbaan voor plaatafvoer Mogelijkheid om twee platen gelijktijdig te bewerken

Toestand: gebruikt, machine-/voertuignummer: 005910, Werkbereik X-as: 2500 mm Werkbereik Y-as: 1300 mm Hoofdspilvermogen: 6 KW Nee. gestuurde assen: 3 assen Bledpfx Aowuckhjfdoc Aantal boorspindels: 84

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2007, Functionaliteit: volledig functioneel, TECHNISCHE DETAILS Werkstuklengte: min. 250 - max. 2500 mm Werkstukbreedte: min. 70 - max. 1000 mm Werkstukhreedte: min. 4 mm - max. 80 mm Werkstukstapeling: max. 2 stuks Verticaal booraggregaat 2V21 HIGH SPEED 7500 Voedingsslag Z-richting: 60 mm Boordiepte: max. 38 mm Draairichting: rechts/links Toerental: 1.500 - 7.500 1/min, frequentiegeregeld Aandrijving: 2 x 2,7 kW Boorkophouder: d = 10 mm Totale boorlengte: 70 mm Boor Ø: max. 35 mm Spilafstand: 32 mm Spiltype: individueel aanstuurbaar Horizontaal booraggregaat 2H4X/1Y Elk 4 boorspillen: in X-richting Elk 1 boorspil: in Y-richting Boordiepte: max. 38 mm Boorhoogte Z-richting: 38 mm vanaf bovenzijde werkstuk Draairichting: rechts/links Toerental: 1.500 - 7.500 1/min, frequentiegeregeld Boorkophouder: d = 10 mm Totale boorlengte: 70 mm Boor Ø: max. 20 mm Spiltype: individueel aanstuurbaar Groeffreesaggregaat N2 X-Y 90° Zaagdiepte: 30 mm Verspanend oppervlak: max. 70 mm2 Toerental: 1.500 - 7.500 1/min, frequentiegeregeld Gereedschap Ø: 125 mm Zaagbladbreedte: max. 5 mm Freesspindel F2-ETP-6 KW Gereedschapopname: voor schacht Ø d = 25 mm Gereedschapsdiameter: max. 60 mm Gereedschapsuitsteek: min. 65 mm / max. 95 mm Gereedschapsgewicht: max. 2,5 kg Gereedschapswisseling: handmatig, Hydro-snelspansysteem ETP 25 Draairichting: rechts/links Toerental: 6.000 - 18.000 1/min, traploos programmeerbaar Aandrijving: frequentiegeregelde draaistroommotor Bledpfoyg E R Hex Afdjc Max. vermogen aan gereedschap: tot 5/6 kW bij continu-/onderbroken bedrijf (S1/S6-50%) UITRUSTING Materiaaltoevoer "IgeL-ROBOT" Onderste bewerkingstafel Bovenste bewerkingstafel Verticaal booraggregaat 2V21 HIGH SPEED 7500 Horizontaal booraggregaat 2H4X/2Y Groeffreesaggregaat N2 X-Y 90 Freesspindel F2-ETP-6 KW Barcodescanner, merk: Datalogic

Toestand: uitstekend (gebruikt), Bouwjaar: 2009, Weeke BHX 500 – Bedieningszijde rechts Weeke bewerkingscentrum met een bewerkingsunit boven en onder Insteltafel met automatische werkstukaanvoer en positionering WERKSTUKAFMETINGEN min. werkstuklengte: 200 mm max. werkstuklengte: 2500 mm min. werkstukbreedte: 70 mm max. werkstukbreedte: 1000 mm min. werkstukdikte: 8 mm (2*4mm) max. werkstukdikte: 80 mm max. werkstukstapeling: 2 stuks Machinconfiguratie: 2V21 HIGH SPEED 7500 Verticaal booraggregaat, elk geplaatst in de bovenste en onderste bewerkingsunit met elk 21 afzonderlijk aan te sturen boorspindels (met variabel toerentalbereik). 2H4X/1Y Horizontaal booraggregaat geplaatst in de bovenste en onderste bewerkingsunit met elk 10 boorspindels die afzonderlijk via het programma kunnen worden aangestuurd. Elk 8 boorspindels in X-richting Elk 2 boorspindels in Y-richting N2 X-Y 90° Groefzaagaggregaat, geplaatst in de bovenste en onderste bewerkingsunit, voor bewerkingen in de X-Y richting, 90° zwenkbaar. Zaagdiepte: 30 mm AANVULLING OP HET GROEFZAAGBLAD De zaagbladbreedte kan 8,4 mm bedragen. Het verspaningsoppervlak mag niet meer dan 70mm² bedragen. F2-ETP-6 KW Frezenaggregaat, geplaatst in de bovenste en onderste bewerkingsunit, geschikt voor opname van schachtgereedschappen. Handmatige gereedschapswissel. Gereedschapsopname: handmatig, hydraulisch snelspansysteem ETP 25 Draairichting: rechts/links Toerental: 6.000 – 18.000 1/min traploos programmeerbaar Bewerking tot 3000 mm Insteltafel met automatische werkstukaanvoer en positionering Werkstukafnamezone met dwarsriemtransporteur en uithefhaken – Werkstuklengtemeting in de machine – Verplaatsbare bedieningsterminal Bjdpjx S Hzlefx Afdjlc – Barcodesoftware incl. scanner

Toestand: uitstekend (gebruikt), 3-assig (X-Y-Z) CNC-gestuurd "FLEXIBLE" MACHINING CENTRE Bewegende plaat (werkstuk), statische werkkop -Horizontale plaat (werkstuk) PowerControl besturing (software woodWOP) Veiligheidscabine van de werkkop Veiligheidsvergrendelingen nr. 2 Werkstukklemmen voor in het werkgebied Bjdpfx Afjlkdpmedolc WEEKE Voorpositioneringseenheid - voor het sneller positioneren van werkstukken in machines met klemgrijpers. Steuntafel (werkstukondersteuning) in invoer - uitvoertafel (met transportband) Met automatische plaatschuiver Minimale werkstukafmetingen (X-Y-Z) mm 200 x 70 x 8 (2 x 4 mm) Maximale werkstukafmetingen (X-Y-Z) mm 2500x1000 (optie 1300)x 80 (2 x 40 mm) Twee werkstukken kunnen gelijktijdig bewerkt worden (in Z-as) Met afzonderlijk elektrisch en bedieningspaneel WERKGROEPEN (BOVEN): 2V32, 2H8X/Y2, N2 X-Y90,F2-ETP-6 KW Nr. 23 onafhankelijke verticale boorspindels (vermogen boorkop Kw 2,3) Nr. 5 onafhankelijke horizontale boorspindels (4 in X + 1 in y) Nr. 1 Groefzaagunit (90° draaibaar in X-Y richting) diameter (mm) mm 125 Nr. 1 Verticale hoofdspil (fraesaggregaat) ETP (vermogen van de verticale hoofdspil Kw 6) WERKGROEPEN (ONDER): Nr. 23 onafhankelijke verticale boorspindels (vermogen boorkop Kw 2,3) Nr. 5 onafhankelijke horizontale boorspindels (4 in X + 1 in y) Nr. 1 Groefzaagunit (90° draaibaar in X-Y richting) diameter (mm) mm 125 Nr. 1 Verticale hoofdspil (fraesaggregaat) ETP (vermogen van de verticale hoofdspil Kw 6)

Bouwjaar: 2011, Toestand: direct inzetbaar (gebruikt), Hoofdaandrijving Aantal assen: 3 Deze 3-assige HOMAG WEEKE OPTIMAT BHX 500 is gebouwd in 2011. Het betreft een robuust CNC-bewerkingscentrum met een werkbereik van 2500 mm x 1300 mm, een hoofd-elektrospilvermogen van 6 kW en een maximale paneeldikte van 80 mm. Uitgerust met 84 boorspindels en dubbele freesspindels, elk met 6 kW bij 18000 tpm. Bent u op zoek naar hoogwaardige CNC-mogelijkheden? Overweeg dan de door ons aangeboden HOMAG WEEKE OPTIMAT BHX 500. Neem contact met ons op voor meer informatie. Bedpjx D Nvgjfx Afdelc Toepassingen CNC-houtbewerking

Toestand: uitstekend (gebruikt), Bouwjaar: 2007, bedrijfsturen: 23.983 h, Functionaliteit: volledig functioneel, werkstuklengte (max.): 2.500 mm, werkstukbreedte (max.): 1.000 mm, werkstukhoogte (max.): 80 mm, spilsnelheid (max.): 7.500 rpm, TECHNISCHE GEGEVENS Werkstuklengte: 200 – 2.500 mm Werkstukbreedte: 70 – 1.000 mm Werkstukdikte: 4 – 80 mm Prestaties en werking Bedrijfsvermogen: 21 kW Software: WoodWop 4.5 Snelheden Bljdpfswi Inzex Afdjc Snelle verplaatsing X-as: 130 m/min Snelle verplaatsing Y-as: 80 m/min Snelle verplaatsing Z-as: 50 m/min spindel Spiltoerental: 1.500 - 7.500 tpm Perslucht en afzuiging Persluchtbehoefte: 7 bar Stofafzuiging: ca. 4.450 m³/u MACHINEDETAILS Afmetingen (L x B x H): ca. 7.300 x 3.700 x 2.100 mm Gewicht: 5,5 ton Bedrijfsuren: 23.983 uur Werkstukteller: 102.199 stuks
