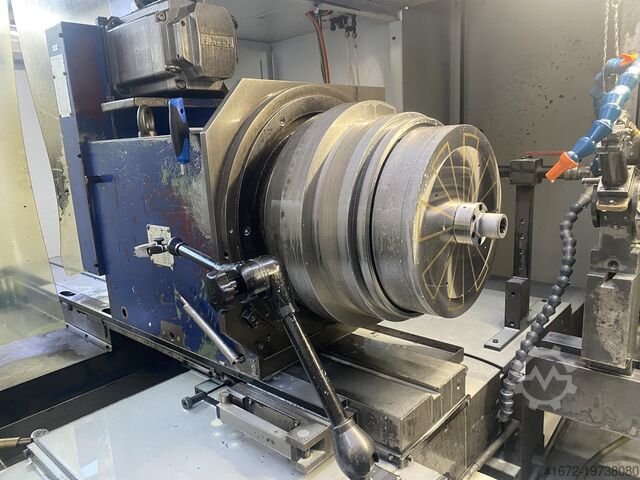

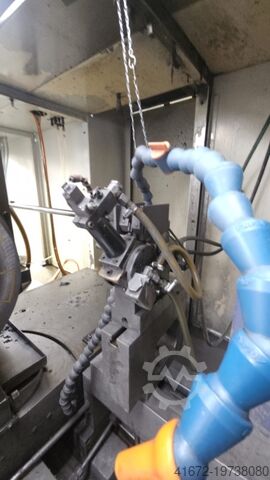

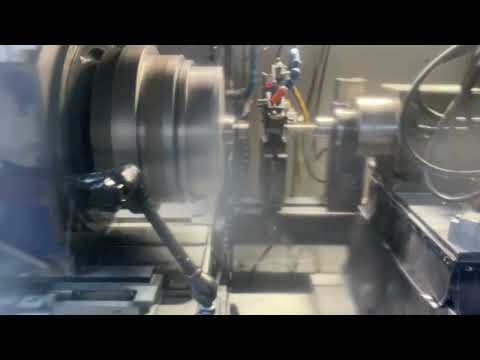

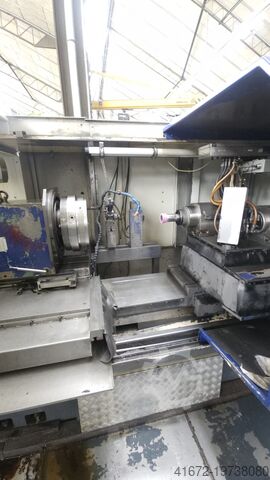

Inwendige slijpmachine

VOUMARD 400 CNC U2 L10 T2

Toestand: gebruikt, Slijpdiameter 350 mm Slijplengte 1000 mm Middenhoogte 175 mm Ruimtebehoefte ca. 3,6/3,5 meter Als wereldleider op het gebied van Kellenberger – Overhaul / Retrofit Wij zijn niet alleen in staat om de machines te restaureren naar nieuwe machinekwaliteit en met garantie, maar kan u ook voorzien van De service voor uw machines is: Kellenberger Kel-Varia serie met Kelco 90 regeling. Mechanische revisie: -complete machine gereviseerd volgens Kellenberger meetprotocol -Nieuwe servicevriendelijke cabine -Herschilderen Gjdpfx Ajuwv H Hegkeir Elektrische revisie: -Nieuwe moderne CNC CILINDRISCHE SLIJPMACHINE besturing met BEMA ronde slijpvlak -Nieuw gebouwde schakelkast -Nieuwe aandrijftechnologie -Vervanging van alle elektrische kabels, Berus drukschakelaars, etc. -Nieuwe absolute glazen schalen in x en z -Nieuwe absolute encoder (B-as) Standaarduitrusting: -WSS met MK5-conus, optioneel met MK5/korte conusadapter -RST met MK4-conus. Optioneel met fijnafstelling -Slijpen van kopstuk T1/T2/T3 -T1 slijpschijf diameter 400mm -T2 slijpschijf diameter 300mm -T3 binnenslijpinrichting aangedreven door een slijpspindelmotor. -Slijpspindelmotor 4,4KW -B-as hoge resolutie -Marposs meetsysteem voor het meten van slijpschijven. -Longitudinale positionering Marposs -GAP Control (sensor op de wielkop) ELASO geïntegreerd in de besturingsinterface - Halfautomatische balancering van ELASO geïntegreerd in de besturingsinterface -BEMAT slijpschijfmeting Opties tegen meerprijs: -HF binnenslijpspindel - Zeer nauwkeurige, extreem kantelbestendige werkstukkop -Meetcontrole -Zuig -Papieren bandfilter Sturen: Basis slijpcycli -Werkstuknulstelling met Z-Pos (longitudinale positionering) -Slijpschijfmeting met BEMAT -Spleetsensor -Het meten van afwerkdiamanten -Correcties -Uitwendig en inwendig cilindrisch slijpen (Pendulum- en dompelslijpen) -Uitwendig en inwendig conisch slijpen (zwenken van de B-as, africhten met een recht wiel) -Externe en interne radius slijpen (Radius gekleed op schijf) Optionele slijpcycli -Profielgroeven buiten en binnen met profielschijf -Profiel slijpen buiten en binnen met rechte schijf -Enkele en meervoudige externe en interne draden Slijpen met vrij te kiezen flankhoek -Trapeziumdraad slijpen -Buiten- en binnen niet-cirkelvormig slijpen 15.000

Toestand: gebruikt, Bouwjaar: 1995, Slijpdiameter: 350 mm Slijplengte: 1000 mm Punthoogte: 175 mm Deels gereviseerde machine met meetprotocol volgens nieuw-machinetolerantie NIEUWE besturing Eckelmann ENC met BEMA slijpsoftware Numeriek gestuurde B-as Gijdpfx Agoyatx Sskjr Inwendig slijpinrichting, diameter 80 mm Slijpschijf links diameter 400 mm Slijpschijf rechts diameter 300 mm Inwendige slijpspindel HJN 828 Hydraulische losse kop Microverstelling KEL SET meetsysteem

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2018, bedrijfsturen: 23.501 h, Functionaliteit: volledig functioneel, draailengte: 705 mm, draaidoorsnede: 366 mm, spil-motorvermogen: 18 W, spindelsnelheid (min.): 4.000 rpm, spilsnelheid (max.): 10.000 rpm, verplaatsingsafstand X-as: 260 mm, verplaatsing Y-as: 50 mm, verplaatsingsafstand Z-as: 795 mm, toerental (max.): 10.000 rpm, totale hoogte: 2.395 mm, totale lengte: 5.330 mm, totale breedte: 4.100 mm, totaalgewicht: 8.360 kg, CNC-besturing: Mitsubishi M730UM (CELOS - ERGOline Touch) Specificaties Gisdpoywtwwjfx Agkjr Verplaatsingsbereik X-as (mm): 260 Verplaatsingsbereik Y-as (mm): ±50 Verplaatsingsbereik Z-as (mm): 795 Draailengte (mm): 705 max. Draaidiameter (mm): ø: 366 Draaidiameter boven bed (mm): ø: 920 Draaidiameter boven dwarsslede (mm): 740 Staafbewerking capaciteit (mm): 80 Gereedschapsmagazijn Aantal gereedschapsplaatsen: 20 Gereedschapsopname: BMT40 Bovenrevolver Aantal gereedschapsplaatsen: 20 Max. toerental aangedreven gereedschappen (tpm): 10.000 Vermogen aangedreven gereedschappen (kW): 5,5/4,9/4,2 (3 min/5 min/continu) Snelle traverse (m/min): 30 Hoofdspil Maximale spilsnelheid (tpm): 4.000 Spilaandrijvingsvermogen (kW): 18,5/18,5/15 (25% inschakelduur/50% inschakelduur/continu) Maximaal draaimoment (Nm): 49 Tegenspindel Maximale spilsnelheid (tpm): 5.000 Spilaandrijvingsvermogen (kW): 11/7,5 (25% inschakelduur/continu) Maximaal draaimoment (Nm): 22 Verplaatsingsbereik tegenspindel (mm): 734 Koelsysteem Tankinhoud (liter): 366 Uitrusting Elektronisch handwiel Spanentransporteur Signaallamp Hogedrukpomp Meettaster Papierbandfilter Bedrijfsuren: Stroom-uren: 23.501 Snijtijd: 7.494 Nominaal vermogen (kVA): 48 Basismachine: Afmetingen / Gewicht Lengte (mm): 5.330 Breedte (mm): 4.100 Hoogte (mm): 2.395 Gewicht (kg): 8.360

Toestand: zo goed als nieuw (tentoonstellingsmachine), Bouwjaar: 2024, Functionaliteit: volledig functioneel, werkgebied Slijplengte: 250 mm Middenhoogte: 100 mm Gewicht werkstuk: 30 kg Z-as: 350 mm Tafelverstelling: 8° graden X-as: 190 mm slijpspindel Slijpschijfdiameter max.: 500 mm Slijpschijfbreedte max.: 80 mm Boring slijpschijf: 127 (203) Gsdpfsvz Snkex Agkoir Vermogen slijpschijfmotor: 5,5 kW perifere snelheid: 50 m/s Beschermkap voor slijpschijf: D500 x 80mm werkstuk spindel Snelheid: 1 - 2.000 tpm Werkstuk spindelbevestiging: MK4 losse kop Losse kop penbevestiging: MK3 Lengte van de losse koppen: 30 mm Fijnafstellingsbereik cilinder: ± 0,04 apparatuur papierbandfiltersysteem spoelpistool mechanische rookafzuiging

Toestand: zo goed als nieuw (tentoonstellingsmachine), Bouwjaar: 2023, Functionaliteit: volledig functioneel, TAKISAWA TM-3000Y2 FANUC 0iTF PLUS. VOLLEDIG ALS NIEUW. BOUWJAAR 2023 CNC MULTITASKING DRAAIBANK MET BOVEN- EN ONDERSTE Y-ASSEN. 8 INCH + 6 INCH STANDAARD KLUWKOPMAAT INCLUSIEF: - Y-AS SLAG +45/-45 MM – ONDERTOREN (Y2-AS) - Y-AS SLAG +45/-45 MM – BOVENTOREN (Y1-AS) - SPAANAANVOERDER RECHTS UITWORP HINGESYSTEEM (MORETECH JAPAN) - LUCHTBLAAFSYSTEEM – RECHTERSPINDEL - POZITIEERFUNCTIE VOOR WERKFASE (C-AS KOPPELMOMENT-OVERSLAGFUNCTIE) - KOELMIDDELSLANG BOVEN DE SPINDEL – LINKER & RECHTER SPINDEL - KOELMIDDELPOMP – 400W – 3X - OLIESKIMMER (OLIE / WATERAFSCHEIDER) MET OLIE-AFSCHEIDERBAK - HYDRAULISCHE DRUKSCHAKELAAR - LED-BELEUCHTING - AUTOMATISCH SMEERSYSTEEM MET OLIEOPVANGBAK - MACHINEMANUALS & BEDIENERSHANDBOEKEN - TOREN-GEMONTEERDE MACHINE-UITLIJNPLAAT - AUTOMATISCH UITSCHAKELSYSTEEM - TRANSFORMATOR – 415V / 3F / 50HZ - STANDAARD GEREEDSCHAPSSET - TORENKAP (6 STUKS) X 2 - SERVO TOREN (ONDER) Y2-AS – 12 POSITIES MET AANGEDREVEN GEREEDSCHAPPEN - SERVO TOREN (BOVEN) Y1-AS – 12 POSITIES MET AANGEDREVEN GEREEDSCHAPPEN - 6" 3-KLAUW DOORGANG HYDRAULISCHE KLUWKOP ~ KITAGAWA B-206 RH SPINDEL - 8" 3-KLAUW DOORGANG HYDRAULISCHE KLUWKOP (KITAGAWA BR-08) – LH SPINDEL - DIRECTE TEKENINGMAATWERKING - SPIRAALINTERPOLATIEFUNCTIE - RAKU-RAKU GEREEDSCHAPMONITORINGSYSTEEM - 9 BAR HOGEDRUK KOELMIDDELPOMP (NIHON) 2X - SIGNALLAMP (3 KLEUREN) - STAAFVOEDINGSKOPPELING – MEERSTAAFMAGAZIJN - RESTSTAFAFVOER - ONTLADER MET ONDERDEELTRANSPORTBAND - SNEL GEREEDSCHAP INSTELAPPARAAT – HANDMATIG TYPE VOOR BEIDE TORENS - AXIALE AANGEDREVEN TH, ER25 OUTPUT, 6000 TPM, 1:1 RATIO, EXT KOELMIDDEL – 4X - RADIAAL AANGEDREVEN TH, ER25 OUTPUT, 6000 TPM, 1:1 RATIO, EXT KOELMIDDEL – 1X KENMERKEN MACHINE - DUBBELE SPINDEL, DUBBELE TOREN Y-AS CNC DRAAICENTRUM - 2X 12 POSITIES HOGE NAUWKEURIGHEID SERVO TOREN - LINKERSPINDEL – 4.500 TPM - RECHTERSPINDEL – 6.000 TPM - BOVEN- EN ONDERTOREN – 6.000 TPM AANGEDREVEN GEREEDSCHAPPEN - BOVENTOREN Y1-AS (+/- 45 MM) - ONDERTOREN Y2-AS (+/- 45 MM) - 8” + 6” STANDAARD KLUWKOPMAAT MACHINECAPACITEITEN - Standaard draaidoorsnede: 215 MM - Max. draaidoorsnede: 215 MM - Max. draailengte: 620 MM - Staafcapaciteit linker spindel: Ø 65 MM - Staafcapaciteit rechter spindel: Ø 42 MM AS-SLAGEN - Bovenste toren X1: 190 / 90 MM - Bovenste toren Y1: 90 (+/- 45) MM - Bovenste toren Z1: 660 MM - Onderste toren X2: 190 / 90 MM - Onderste toren Y2: 90 (+/- 45) MM - Onderste toren Z2: 660 MM - Slag A (RH-spindel): 660 MM LINKER SPINDEL - Kluwkopmaat Ø (8”): 203 MM - Spindelsnelheid: 4.500 TPM - Min. indexeershoek (C-as): 0,001° - Spindelneus: A2-6 - Spilboring Ø: 77 MM RECHTER SPINDEL - Kluwkopmaat Ø (6”): 152 MM - Spindelsnelheid: 6.000 TPM - Min. indexeershoek (C-as): 0,001° - Spindelneus: A2-5 - Spilboring Ø: 53 MM Gjdpjxrpnrsfx Agksir TORENS – BOVEN & ONDER - Gereedschapsplaatsen (boven & onder): 12 - Draaigereedschapshouder: 25 MM - Kotterbarshouder diameter: 32 MM - Freeshouder diameter: 16 MM - Snelheid aangedreven gereedschap: 6.000 TPM - Aantal aangedreven gereedschappen (boven & onder): 12 VOEDINGSSNELHEDEN - Bovenste toren snellopen X1/Y1/Z1: 20 / 12 / 40 M/MIN - Onderste toren snellopen X2/Y2/Z2: 20 / 12 / 40 M/MIN - Snelle traverse – A (rechter spindel): 40 M/MIN MOTOREN - Spilmotor – LH: 15,0 / 11,0 KW - Spilmotor – RH: 11,0 / 7,5 KW - Toren aangedreven gereedschapsmotor: 5,5 / 3,7 KW - Asservo-motoren – X1/Y1/Z1: 2,5 / 2,5 / 3,0 KW - Asservo-motoren – X2/Y2/Z2: 2,5 / 1,2 / 3,0 KW - Asservo-motor (A): 2,5 KW VOEDING - 35 KVA MACHINEAFMETINGEN L: 4.254 MM B: 2.460

Toestand: goed (gebruikt), rondslijpmachine Gedpfx Aotrgukogkeir

Toestand: gebruikt, Slijpdiameter 350 mm Slijplengte 1500 mm Middenhoogte 175 mm Schijf links 600mm Slijpkop gerepareerd. Niet draaibaar. Gijdpfx Agjt Ii Rfoker Met nieuwe FAGOR-besturing met BEMA-cilindrisch slijpvlak. Met nieuwe, onderhoudsvriendelijke cabine. Volledig gereviseerd volgens het Kellenberger-meetprotocol

Toestand: uitstekend (gebruikt), Bouwjaar: 2011, • 1 CNC-draaibank (132), fabrikant Miyano, type ABX-64SY, bouwjaar 2011, besturing Fanuc type 31i-Model A, hoofd-/tegenspil, 2 x 12-positie revolver, aanvoermagazijn FMB type Turbo 5-55, spanentransporteur Yoshida. Gisdpfoytd Rxex Agker

Toestand: uitstekend (gebruikt), Bouwjaar: 2022, Zwitserse CNC chucker-draaibank – om te bouwen tot sliding headstock draaibank met 'B'-as Gisdoyq S Utopfx Agkor

Toestand: zo goed als nieuw (tentoonstellingsmachine), Bouwjaar: 2023, Functionaliteit: volledig functioneel, machine-/voertuignummer: TJGP2065, TAKISAWA TM-4000Y2 FANUC 31i B2 - ZO GOED ALS NIEUW, BOUWJAAR 2023 CNC multitasking-draaibank met bovenste en onderste Y-assen, standaard klauwplaatmaten 10 inch + 8 inch. INCLUSIEF: - Luchtdrukunit - Pneumatische druksensor - Spindel luchtreinigingssysteem - Y-as verplaatsing -50 +70 mm (bovenste revolverkop, Y1-as) - Y-as verplaatsing -50 +30 mm (onderste revolverkop, Y2-as) - Spanentransporteur - rechtszijdige afvoer, scharnierbandtype (Moretech Japan) - Luchtblaassysteem - rechter spindel - Abnormale belastingdetectie functie - Werkfase positiebepaling (C-as koppeloverslagfunctie) - Koelmiddelslang boven de spindel - linker & rechter spindel - Koelmiddelpompen - 400W – 3 stuks - Olieafscheider (olie/water scheider), olieafscheiderbox - Hydraulische druksensor - LED-verlichting - Automatisch smeersysteem en verzamelaar - Machine-/bedieningshandleidingen - Egalisatieplaat onder revolverkop - Automatische uitschakeling - Transformator – 415V/3Ph/50Hz - Standaard gereedschapspakket - Deksel revolverkop (6 stuks) x 2 - Servo-revolverkop (onder, Y2-as) – 12 stations met aangedreven gereedschap - Servo-revolverkop (boven, Y1-as) – 12 stations met aangedreven gereedschap - 8" 3-klauw doorlaat hydraulische klauwplaat ~ Kitagawa BR-08 rechter spindel - 10" 3-klauw doorlaat hydraulische klauwplaat (Kitagawa BR-10) linker spindel - Directe tekeninginvoer - Helicoïdale interpolatiefunctie - Raku-Raku bewakingssysteem - Hoge druk koelmiddelpomp (Nihon) – 2x - Signaallamp (3 kleuren) - Staafaanvoerinterface voor multistaafmagazijn - Unloader met onderdelen transportband - Snel instelapparaat gereedschap, handmatig type voor beide revolverkoppen - AI Contour Control II - Spanentransporteur upgrade (Moretech Japan) - Axiaal aangedreven houder, ER32, 6000 tpm, 1:1 ratio, externe koeling – 4x - Radiaal aangedreven houder, ER32, 6000 tpm, 1:1 ratio, externe koeling – 4x MACHINE-EIGENSCHAPPEN Dubbele spindel, dubbele revolverkop CNC-draaimachine met Y-as. 2x 12-stations hoge precisie servo-revolverkoppen Linker spindel: 4.200 tpm Rechter spindel: 5.000 tpm Bovenste & onderste revolverkop: 6.000 tpm aangedreven gereedschap Y1-as boven: -50 +70 mm Y2-as onder: -50 +30 mm Standaard klauwplaatmaat: 10” + 8” CAPACITEITEN Standaard draaidiameter: Ø 215 mm Maximale draaidiameter: Ø 215 mm Maximale draailengte: 800 mm Staafcapaciteit linker spindel: Ø 82 mm Staafcapaciteit rechter spindel: Ø 65 mm ASYMVERPLAATSINGEN Bovenste revolverkop X1: 230/120 mm Bovenste revolverkop Y1: 120 (-50 +70) mm Bovenste revolverkop Z1: 800 mm Onderste revolverkop X2: 210/80 mm Onderste revolverkop Y2: 80 (-50 +30) mm Onderste revolverkop Z2: 800 mm A-as (rechter spindel): 900 mm LINKER SPINDEL Klauwplaatmaat: Ø (10”) 254 mm Spindelsnelheid: 4.200 tpm Min. indexeerhoek (C-as): 0,001° Giedpsxrnwljfx Agksr Spindelneus: A2-8 Spindeldoorgang: Ø 94 mm RECHTER SPINDEL Klauwplaatmaat: Ø (8”) 203 mm Spindelsnelheid: 5.000 tpm Min. indexeerhoek (C-as): 0,001° Spindelneus: A2-6 Spindeldoorgang: Ø 77 mm Lagerdiameter binnen: 120 mm REVOLVERKOPPEN Aantal gereedschappen (boven/onder): 12 Draaigereedschapshouder: 25 mm Boorgatshouder: Ø 40 mm Freeshouder: Ø 20 mm Aangedreven gereedschap snelheid: 6.000 tpm Aantal aangedreven gereedschappen (boven/onder): 12 VOEDINGSSNELHEDEN Bovenrevolver – X1/Y1/Z1: 20/12/30 m/min Onderrevolver – X2/Y2/Z2: 20/12/30 m/min A-as (rechter spindel) – 30 m/min MOTORVERMOGENS Spindelmotor LH: 18,5/15,0 kW Spindelmotor RH: 15,0/11,0 kW Revolverkop aangedreven gereedschap: 7,5/3,7
