Freesmachine met beweegbare kolomTOS KUŘIM
FREP-D 20X40A
Machinegegevens
- Machinetype:
- Freesmachine met beweegbare kolom
- Producent:
- TOS KUŘIM
- Model:
- FREP-D 20X40A
- Machinenummer:
- 50166
- Bouwjaar:
- 1986
- Toestand:
- uitstekend (gebruikt)
- functionaliteit:
- volledig functioneel
Prijs & locatie
- Locatie:
- Nám. 1.května 63/20, 664 34 Kuřim, CZ
Technische details
- Verplaatsingsafstand X-as:
- 9.000 mm
- Verplaatsing Y-as:
- 2.295 mm
- Verplaatsingsafstand Z-as:
- 2.500 mm
- Snelle verplaatsing X-as:
- 9 m/min
- Snelle verplaatsing Y-as:
- 1 m/min
- Snelle verplaatsing Z-as:
- 2 m/min
- Aanvoersnelheid X-as:
- 3 m/min
- Voeringssnelheid Y-as:
- 1 m/min
- Voedingssnelheid Z-as:
- 2 m/min
- Spilsnelheid (max.):
- 710 rpm
- Spindelsnelheid (min.):
- 15 rpm
- Toerental (max.):
- 710 rpm
- Totale breedte:
- 8.500 mm
- Totale hoogte:
- 7.150 mm
- Totale lengte:
- 20.720 mm
- Tafel lengte:
- 9.000 mm
- Tafelbreedte:
- 2.000 mm
- Koppel:
- 6.500 Nm
- Vrije ruimte tussen de kolommen:
- 2.750 mm
- Jaar van de laatste revisie:
- 2003
- Tafelhoogte:
- 1.000 mm
- Tafelbelasting:
- 45.000 kg
- Spil-motorvermogen:
- 50.000 W
- Werkstukgewicht (max.):
- 45.000 kg
- Uitrusting:
- documentatie / handleiding, toerental traploos regelbaar
Details over het aanbod
- Advertentie-ID:
- A203-32655
- Laatste aanpassing:
- op 20.10.2025
Omschrijving
Het belangrijkste kenmerk van de machine is een vast portaal met een verplaatsbare tafel. Het portaal is uitgerust met een in hoogte verstelbare brug, waarop één of twee verticale kopspindels van het type VFS 160 zijn gemonteerd. Tevens is het portaal voorzien van één of twee zijkopspindels (horizontaal) VFS 160.
De genoemde typen spindelkoppen kunnen worden uitgerust met extra spindelkoppen, tot maximaal 4 stuks.
Het opspanoppervlak van de machine bestaat uit twee verbonden opspantafels, die – na loskoppeling – ook afzonderlijk gebruikt kunnen worden (slechts één per keer functioneel).

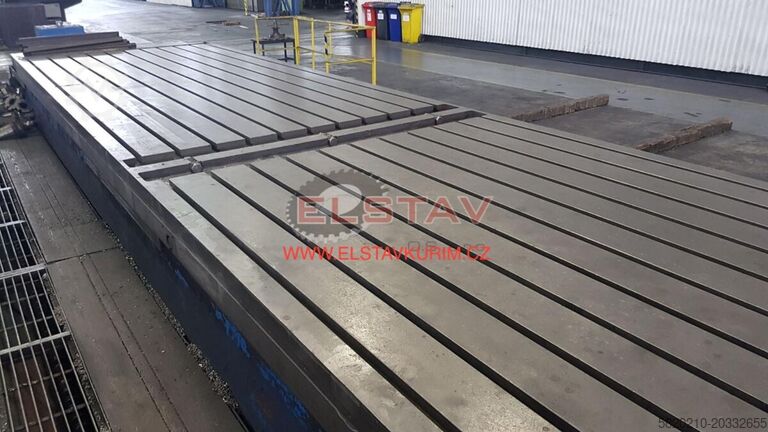

Opspantafel
Afmetingen van 1 tafel ..... 2.000 x 4.000 mm
Totale lengte van de gekoppelde tafels ..... 9.000 mm
Opspanoppervlak gekoppelde tafels ..... 8.500 mm
T-sleuven in opspantafel (breedte x steek x aantal) ..... 36 mm x 180 mm x 11 stuks
Hoogte werktafel vanaf de basis ..... 1.000 mm
Belasting per 1 m lengte tafel ..... 5.000 kg
Verplaatsing van 1 tafel ..... 4.250 mm, (gekoppelde tafels 9.000 mm)
Werkvoeding tafel ..... 15 – 3.000 mm/min
Snelgang ..... 9.000 mm/min
Portaal met in hoogte verstelbare brug
Doorgang tussen de kolommen ..... 2.750 mm
Hoogteverstelling van de brug ..... 2.295 mm
Voeding van de brug ..... 750 mm/min
Verticale spindelkop VFS 160
Iedpfx Ajxpudtsdmetn
Spantaper ..... ISO 60
Spindelvermogen ..... 50 kW
Toerentalbereik ..... 15 – 710 rpm
Werkvoeding ..... 10 – 2.000 mm/min
Snelgang ..... 2.000 mm/min
Afstand van spindelkopvlak tot opspantafel ..... 425 – 2.720 mm
Horizontale spindelkop VFS 160
Spantaper ..... ISO 60
Spindelvermogen ..... 50 kW
Toerentalbereik ..... 15 – 710 rpm
Werkvoeding ..... 5 – 1.000 mm/min
Snelgang ..... 1.000 mm/min
Afstand van de spindelkopvlak tot midden van T-sleuf tafel
377 – 1.177 mm
Totale machineafmetingen: (lengte x breedte x hoogte) = 20.720 mm x 8.500 mm x 7.150 mm

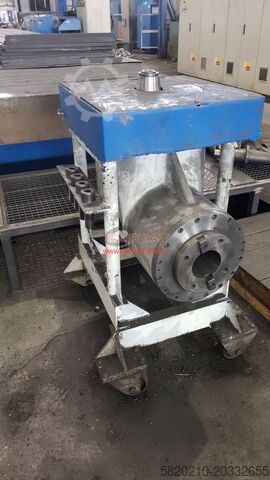

Extra spindelkoppen:

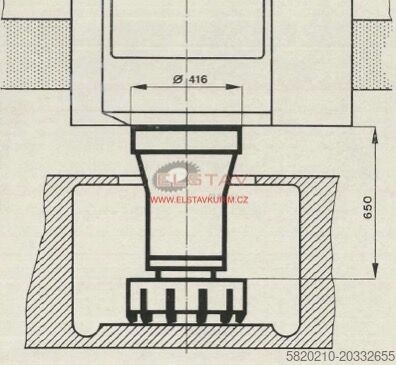

NVS-kop (verlengadapter)
Spantaper ..... ISO 60
Toerental ..... 15 – 710 rpm
Max. overdraagbaar vermogen vanaf 60 rpm = 40 kW
Max. koppel ..... 6.500 Nm
HFUS-kop (universele freeskop)
Spantaper ..... ISO 60
Toerental ..... 15 – 710 rpm
Max. overdraagbaar vermogen vanaf 80 rpm = 22 kW
Max. koppel ..... 2.700 Nm
Rotatie in verticale as ..... 360°
Rotatie in horizontale as ..... 360°
Voedingsuitslag pinol ..... 50 mm
HFOS-kop (dubbelzijdige – haakse freeskop)
Spantaper ..... ISO 60
Toerental ..... 15 – 710 rpm
Max. overdraagbaar vermogen vanaf 60 rpm = 40 kW
Max. koppel ..... 6.500 Nm
Mogelijkheid tot rotatie
