Freesmachine

Soraluce SP10000

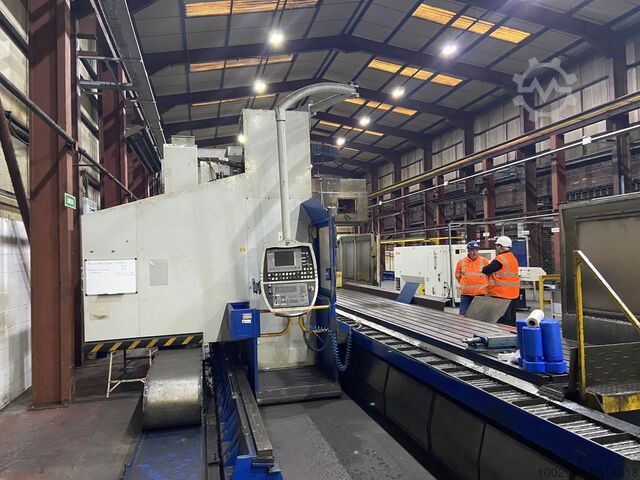

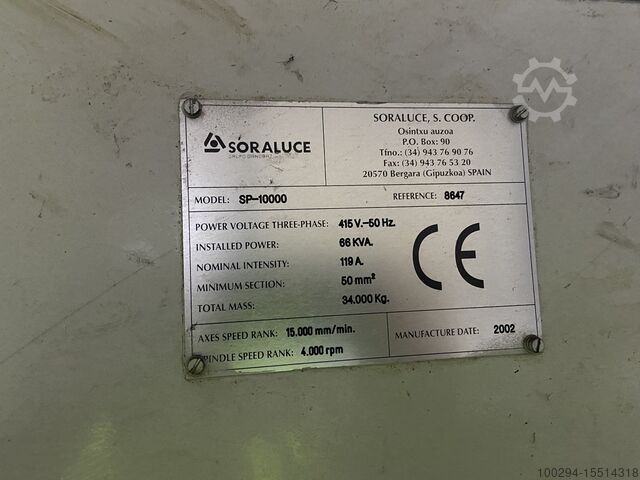

Toestand: goed (gebruikt), Bouwjaar: 2002, Functionaliteit: volledig functioneel, Gebruikt Soraluce Soramill Model SP 10000 Reizende kolom, tafel CNC freescentrum, met automatische olienevel gesmeerde orthogonale freeskop met 1 X 1 graad indexering en HEIDENHAIN TNC 430 M Besturing. Jaar 2002 SN 8647 Tafeloppervlak - 10000 x 1100 mm Kolomverplaatsing (X) - 8500 mm Verticale verplaatsing (Y) - 1600 mm Ramverplaatsing (Z) - 1200 mm Spindelmotor - 28 kW Spindelconus - Standaard ISO 50 BT50 gereedschap Trekstift - DIN 6987 2-vorm A. ISO 7388/2-vorm A Onafhankelijke tandwielkast met 2 bereiken Snelheidsbereik - 20 tot 4000 tpm Aanzetbereik - 5 tot 5000 mm/min Snelle verplaatsingssnelheid - (X, Y, Z) 15.000 mm/min Voorgespannen dubbele moeren en kogelomloopspindels op elke as. Lineair geleidingssysteem met circulerende cilinderrollen en stalen geleidingsrails in X-, Y- en Z-as Onafhankelijke wisselstroommotor voor elke as. Lineaire omvormer in X-, Y- en Z-as met luchtspoelsysteem. Automatische gereedschapsklemming. Automatische hydraulische gereedschapsontgrendeling. CNC-besturing HEIDENHAIN TNC-430-M. (Vlak TFT-scherm met digitale aandrijvingen) 9 CNC-assen en 1 spindel, waarvan 5 simultaan geïnterpoleerd. Verlichting werkgebied Elektrisch kastkoelsysteem Elektrische kastverlichting Heidenhain HR410 draagbaar elektronisch handwiel met 3m spiraalkabel Horizontaal scharnierende hanger voor CNC-besturing Orthogonale kop 28KW, 800Nm, 1deg x 1 deg, 4000rpm oliegesmeerd Prijs is inclusief oliekoeleenheid voor zowel de kop als de tandwielkast. Optie G2, Ram voorbereid voor 4000 tpm, is ook inbegrepen. Koelvloeistof via de spindel type AD. Koelsysteem met tank van 500 l met twee pompen voor lage en hoge druk van 3 en 8 bar en een debiet van 50 l/min. Het systeem bevat een gecombineerde papier- en magnetische trommelfiltereenheid. Standaard bedieningsplatform bevestigd aan de kolom Magazijn voor gereedschapwisselaar met capaciteit van 40 gereedschappen, BT50 Max. Gereedschapslengte = 400 mm. Max. Gereedschapsdiameter: - Met vol magazijn = 120 mm. Met aangrenzende positie leeg = 250 mm. Max. Gewicht gereedschap = 20 kg. Fgodpfxsuv Hrdo Afusc Gemiddeld gereedschapgewicht met vol magazijn = 10 kg. Max. Toegestaan totaalgewicht = 20 kg. Spanentransporteur Scharnierende transportband Voorbereiding van de machine voor het toevoegen van een elektromechanische tafel met 4e as. Spatbescherming tegen spanen aan de voorkant en beide zijkanten van de tafel. Bestaat uit vier schuifdeuren aan de voorkant met een hoogte vanaf de vloer van 2.100 mm en een lengte van elk 1.700 mm. Handmatig openen en sluiten met mechanische vergrendeling. De deuren kunnen in de lengterichting geopend worden. De achterkant van de tafel is open. Bescherming aan de achterkant en beide zijkanten van de machinekolom.
