Cilindrische slijpmachine

POMINI Model HD-425-2-7L

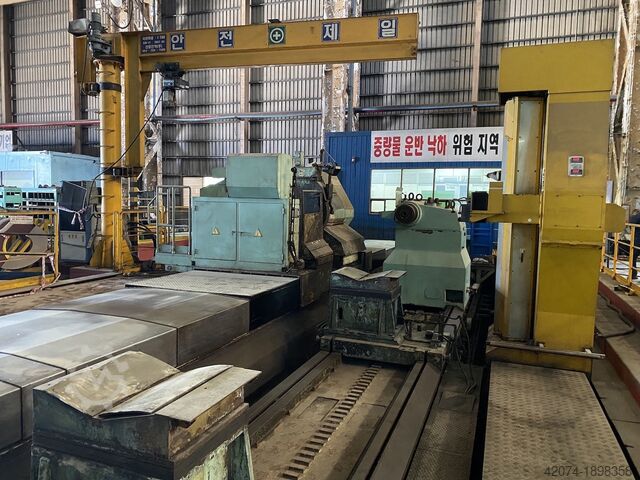

POMINI CNC-walsslijpmachine
Model HD-425-2-7L
Siemens 840D, 12 assen.
Gebouwd in 2006.
De twee vlakbedsystemen voor het slijpen en het bewerken van het werkstuk zijn gescheiden.

Machinenauwkeurigheid.
Rechtheid 0,001-0,002 mm/m.
Rondheid 0,001-0,002 mm.
Excentriciteit 0,002 mm.
Profiel voor kroonhoogte tot 0,1 mm ±0,002 mm/m.
Oppervlakteafwerking zonder trillings- en toevoersporen na het slijpen.

Op een onafhankelijk bed:
Automatische remklauwdiameter 870 - 2.250 mm.
Sonde voor het detecteren van wervelstroomscheuren en kneuzingen.
Ultrasone dieptesonde tot 180 mm.

Hogedrukreiniger voor velgen.
Dynamisch balanceren van de wielen elektromagnetisch, automatisch of handmatig.
Wieldressapparaat met diamant.
2 Hydrostatische steunen.
2 Hydrodynamische stabiliteit.
4 Zachte landing bij rollen.
Snelwisselsysteem voor wielen incl. motor.
Zwenkkraan.

Trillingsmeting, registratie op:
Hoofdsteun
Neksteunen
Voetstuk
Wielkop
Wielkop terug
Wagen Zijkant.

Werkcapaciteit.
Slijplengte 11.000 mm
Maximale diameter met 1.066 mm Slijpschijf 2.200 mm
Minimale diameter met 1.066 mm Slijpschijf 800 mm
Hartafstand 11.700 mm
Maximaal rolgewicht 80 ton
Maximaal rolgewicht met steunen 180 ton
Minimale afstand tussen wielmidden en rol-as 845 mm
Maximale afstand tussen wielmidden en rol-as 1.635 mm
Bsdpfxswdmy Ss Af Usdc

Wagenas Z, hydrostatisch
Voedingen, traploos 0-6.000 mm/min
Oliefilmdikte 0,020 mm
Afstand tussen rijbanen 1.500 mm
Wegbreedte 160 mm
Totale lengte van de wagen op de rails 3.385 mm

Wielkop op wagenas X, wielsonde as A,
Inspecteur As A1,
Kogelomloopspindel met wielkop, as x 940 mm
Resolutie as X 0,0001 mm
Wielspindellengte 1.695 mm
Spindellager, hydrostatisch, diameter 254 mm
Resolutie Infeed micrometer handwiel, Assen X 0,00001 mm / divisie
Continue wielinvoer, U-as op radius 0 - 0,35 mm/min
Snelle wielen inderdaad, assen X 0-830 mm/min
Wielmotor, AC 130 kW
Wielsnelheid 400-1.100-1.600 tpm
Wiel snijsnelheid traploos instelbaar
Oppervlaktesnelheid wieldiameter 1.066 mm 45 m/sec
Oppervlaktesnelheid wieldiameter 670 mm 45 m/sec
Wielgat, diameter 508 mm
Wieldikte 76 - 152 mm
Wieldiameter 670 - 1.066 mm

Kroning, As U.
Maximale kroondiameter 10 mm
Maximale concaviteit op de diameter 10 mm

Hoofdsteun
Rotatiesnelheid werkstuk 5 - 50 tpm
Hoofdmotor 200 kW
Maximaal overdraagbaar koppel 76,5 kNm
Frontplaatbesturingssysteem V-snaren
Maximale centerdiameter, metrisch type 160 mm
Slag van de pen 150 mm
Lengte van de kop 3.110 mm

Staartkolf
Pendiameter 260 mm
Slag van de pen 750 mm
Maximale middendiameter, metrisch type 160 mm
Taps toelopende metrische 5% op de diameter
Lengte losse kop 1.300 mm
Slag losse kop 8.000 mm

Remklauw, Arm-as C, Wagen-as V, Rotatie-as B.
Maximale meetbare diameter 2.250 mm
Mijn meetbare diameter 870 mm

Machine-afmetingen.
Machinegewicht 130 ton
Lengte 19,5 m.
Breedte 5,5 m.
Hoogte 3,2 m.
Funderingsdiepte 3,8 m.
