Freesmachine

Kunzmann WF4/3

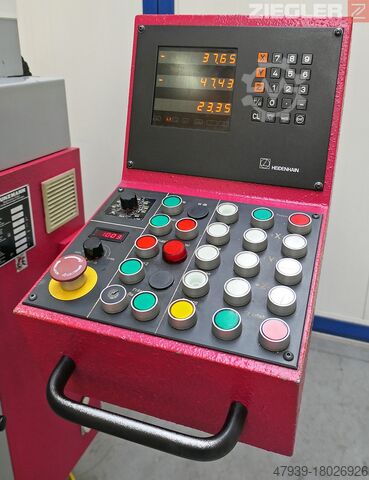

Toestand: gebruikt, Bouwjaar: 2007, aanvoer lengte X-as: 400 mm, voedingslengte Y-as: 350 mm, voedingslengte Z-as: 400 mm, verplaatsingsafstand X-as: 400 mm, verplaatsing Y-as: 350 mm, verplaatsingsafstand Z-as: 400 mm, kwil-reisafstand: 60 mm, tafelbelasting: 250 kg, Uitrusting: documentatie / handleiding, Gebruikte universele frees- en boormachine Kunzmann WF 4/3 Heidenhain snijbesturing TNC 124 Verplaatsingen X/Y/Z = 400/350/400 mm Toerental 1–4000 rpm traploos regelbaar Spindel SK40 DIN 69871 (vorm AD) met trekkbout DIN 69872 Horizontale en verticale spindel Vaste haaktafel 650 x 350 mm, 6 x 14 H7 T-sleuven Koelmiddelinstallatie Elektronisch handwiel HEIDENHAIN HR 410 Nkjdpfx Aheya Hrleuot Tasthulsysteem HEIDENHAIN KW130 met kabel Spaanspatbeschermcabine, hydraulische gereedschapsopspanning, centrale smering. Machine map met bedieningshandleiding en besturingshandleiding inbegrepen. Aanvullende technische gegevens op aanvraag beschikbaar. De machine staat bij ons in 71334 Waiblingen-Beinstein, is direct beschikbaar en kan op afspraak worden bezichtigd. Gelieve vooraf aan te melden.

Toestand: goed (gebruikt), Weipert Krukasslijpmachine Slijpbank Nodpfxsihfr Ij Ahuekt Weipert Slijpbank Middelpunt: Röhm 110 H MK5 Lengte van de machine: 5900 mm Meer slijpmachines in andere maten - nieuw en gebruikt - vindt u in onze winkel! Internationale verzendkosten op aanvraag!

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2001, spilsnelheid (max.): 4.000 rpm, controllerfabrikant: HEIDENHAIN, controller model: TNC 124, aantal assen: 3, Deze 3-assige KUNZMANN WF 4/3 werd vervaardigd in 2001. Hij heeft een verticale spindel met zwenkkop, CNC-gestuurde X-, Y- en Z-assen en een spindelconus SK40. Het spiltoerental varieert van 0 tot 4.000 tpm met snelle verplaatsingssnelheden tot 1.000 mm/min op alle assen. Overweeg de mogelijkheid om dit KUNZMANN WF 4/3 universele bewerkingscentrum te kopen. Neem contact met ons op voor meer informatie over deze machine. • Zwenkkop: ±90° Nodpeya D Svefx Ahujkt • Spindel & aandrijvingen (INDRAMAT): • Hoofdspilmotor: 2AD104C-B050A1-CS06-A2N1 • Asconus: SK40 • Asgat: 22 mm • Diameter spil: 90 mm • Spillenslag: 60 mm • Asaandrijvingen: • X / Y / Z motor type: MKD071B-061-GG1-KN • Snelheid & voeding: • Spilsnelheden: • Bereik I: 0-1.000 tpm (stapsgewijs) • Bereik II: 1.001-4.000 tpm (traploos) • Snelle verplaatsing: • X-as: tot 1.000 mm/min • Y-as: tot 1.000 mm/min • Z-as: tot 1.000 mm/min • Aanvoerkracht (X/Y/Z): ca. 4 kN • Elektrisch & besturing (INDRAMAT): • Voedingsmodules: • Netfilter: NFD03.1-480-030 • Condensatormodule: CZM01.3-02-07 • Regelaars: • Spindelbesturing: DKC11.3-100-7-FW • Asbesturing: DKC01.3-040-7-FW • Firmwareversies: • Spil: ESM 2.1-SMT-02V • Assen: ESM 2.1-SMT-02V Technical Specification Taper Size SK 40

Toestand: werkplaatsgereviseerd (gebruikt), Bouwjaar: 2008, Universele gereedschapsfreesmachine Fabrikant: KUNZMANN Model: WF 4/3 Bouwjaar: 2008 - gedeeltelijk gereviseerd, opnieuw gespoten, RAL7035 lichtgrijs / RAL3027 frambozenrood Machinenummer: 344349 Garantie: 6 maanden geometrische acceptatie met testrapport Accessoires: Nodpehikrrefx Ahuokt - HEIDENHAIN TNC 124 routebesturing - elektronisch handwiel HEIDENHAIN HR 410 - Vaste tafel 650 x 350 (T-gleuf: 14 mm) - Verticale freeskop SK 40 met hydraulisch spansysteem DIN 69872 - Centrale smering, elektrisch - Koelmiddelapparaat - chiplade - Gebruikershandleiding -gebruikt zoals gezien-

Bouwjaar: 1983, Toestand: goed (gebruikt), Machinenummer: 316204/22 Type / Model: FSS 315/E Reizen x-y-z: 850 - 280 - 355 mm tafel: 1.200 x 370 mm klemoppervlak: 1.060 x 260 mm Snelheidsbereik: 28 tot 1.400 tpm Spilbevestiging: SK 50 Nksdpfsfli Afjx Ahust schouderbeweging: 80 mm Aanvoersnelheid x en y-as 16 tot 800 mm/min voeding z-as: 5 tot 250 mm/min Aansluiting: 8 kW Accessoires/apparatuur: Zwenkkop; conditie: goed Gewicht: 4 t Afmetingen: 2.000 x 2.000 x 2.400 mm

Toestand: uitstekend (gebruikt), Bouwjaar: 2006, Functionaliteit: volledig functioneel, Kunzmann WF4/3 gereedschapsfreesmachine met Heidenhain TNC 320 contourbesturing, in uitstekende staat en CE-conform! Technische specificaties: >> Bouwjaar 2006 Machinenummer 348013 >> Vaste hoektafel >> Toerental: traploos tot 4500 tpm >> Voeding traploos in 3 assen van 0 tot 2000 mm/min >> IJlgang X- en Y-as 5000 mm/min Z-as 4000 mm/min >> Verplaatsingen X/Y/Z: 400/350/400 mm >> Tafeloppervlak: 650 x 350 mm >> Tafelbelasting: 250 kg >> Verticale asslag: 60 mm >> Verticale as en horizontale as - SK40 >> Hydraulisch spansysteem >> Gewicht ca. 1800 kg >> Benodigde ruimte ca.: 2,3 x 2 x 2 m >> Aandrijfvermogen: 15 kVA Accessoires en uitrusting: >> Heidenhain TNC 320 contourbesturing >> Hydraulische klemming, verticaal en horizontaal >> Automatische centrale smering >> Spindelrem >> Technische documentatie, onderdelenschema's, bedieningsinstructies van de besturing en programmeervoorbeelden >> Handwielen >> Koelsysteem >> Elektronisch handwiel HR410 Over de machine: Nsdpfxjwrhxfs Ahuekt Aangeboden wordt een Kunzmann WF4/3 gereedschapsfreesmachine met Heidenhain TNC 320 contourbesturing. Deze universele freesmachine verkeert in zeer goede staat. Hij is afkomstig van een bedrijf waar hij slechts spaarzaam voor trainingsdoeleinden is gebruikt. De besturing is zeer eenvoudig te bedienen. Verder beschikt de machine over hydraulische klemming, zowel verticaal als horizontaal. Ombouwen van verticaal naar horizontaal is zeer eenvoudig door het wegklappen van de verticale kop. De geleidingen worden regelmatig gesmeerd door het centrale smeersysteem. De Kunzmann is door ons mechanisch en elektrisch getest. Maak van de gelegenheid gebruik om de Kunzmann ter plaatse te bekijken en te testen.

Toestand: uitstekend (gebruikt), Bouwjaar: 2008, Functionaliteit: volledig functioneel, Gereedschapsfreesmachine Kunzmann WF4/3 met Heidenhain TNC 320 contourbesturing, zeer goede staat, CE-conform!! Technische gegevens: >> Bouwjaar 2008 Machine nr. 348084 >> Stijve hoektafel >> Snelheid: traploos regelbaar tot 4500 tpm >> Voeding traploos in 3 assen van 0 tot 2000 mm/min >> Snelle doorgang X- en Y-as 5000 mm/min Z-as 4000 mm/min >> Reizen X/Y/Z: 400/350/400 mm >> Tafeloppervlak: 650 x 350 mm >> Tafelbelasting: 250 kg >> Verticale penslag: 60 mm >> Verticale pen en horizontale pen - SK40 >> Hydraulisch aanhaalsysteem >> Gewicht ca. 1800 kg >> Benodigde ruimte ca.: 2,3 x 2 x 2 m >> Aandrijfvermogen: 15 KVA Accessoires en uitrusting: >> Heidenhain TNC 320 contourbesturing >> Hydraulische spanning verticaal en horizontaal >> Automatische centrale smering >> spindelrem >> Technische documentatie, reserveonderdelenplannen, bedieningsinstructies voor de besturing en programmeervoorbeelden Njdpev Dut Iefx Ahuskt >> Handwielen >> koelsysteem >> Elektronisch handwiel HR410 Over de machine: Aangeboden wordt een Kunzmann WF4/3 gereedschapsfreesmachine met een Heidenhain TNC 320 contourbesturing. Deze universele freesmachine verkeert in zeer goede staat. Ze komt van een bedrijf waar ze zelden werd ingezet voor trainingen. Een zeer eenvoudig te gebruiken bediening. Bovendien beschikt de machine over hydraulische spanning, zowel verticaal als horizontaal. U kunt de verticale stand heel eenvoudig omzetten naar horizontale stand door de verticale kop weg te klappen. De geleiders worden regelmatig gesmeerd door het centrale smeersysteem. We hebben de Kunzmann mechanisch en elektrisch getest. Maak van de gelegenheid gebruik om de Kunzmann ter plaatse onder stroom te bekijken en uit te proberen.

Toestand: goed (gebruikt), Freesmachine HAUSER 3DR Verplaatsing X: 400 mm Verplaatsing Y: 200 mm Verplaatsing Z: 400 mm Nksdpfxeiix Ips Ahujt Spindel: 2 snelheden Kegel: CM2 Spiluitgang: 120 mm 2 snelheidsbereiken 60-1500 RPM / 1500-3000 RPM Tafelafmetingen: L 590 mm x B 320 mm Snelheidsvariator op de spindel 2 vooruitgangen Automatische daling: 0,03 mm/min - 0,06 mm/min X-as functioneel met Mitutoyo apparaat Y- en Z-as: defecte schaalverdeling Spanning: 380 V Breedte: 1500 mm Diepte: 1700 mm Hoogte in lage positie: 1800 mm Gewicht: ca. 1,5 T

Toestand: gebruikt, Bouwjaar: 1996, x-pad 400 mm y-pad 350 mm z-pad 400 mm Nsdpfow U U Sisx Ahujkt Gereedschapshouder SK 40 Spindelsnelheden 1,0 - 4.000 tpm Aanzet 0 - 2000 mm/min Zwenkslag 60,0 mm Tafelafmetingen 650 x 350 mm T-gleuven 14 H7 Besturing TNC 124 Motorvermogen 5,5 kW Gewicht 1800 kg Benodigde ruimte ca. 2000 x 1000 x 2100 mm Nieuwprijs ~ 55.000 Euro (!!) Uitrusting : - Universele gereedschapsfreesmachine - HEIDENHAIN lijnbesturing TNC 124 - draaibaar bedieningspaneel, rechts van de machine - Hydraulische gereedschapswisselaar ( DIN 69872 ) - Verticale freeskop - SK 40 - Aanzet X-as .. 0 - 2000 mm/min - Aanzet Y-as ... 0 - 2000 mm/min - Aanzet Z-as ... 0 - 2000 mm/min - Centrale smering, elektrisch - Koelmiddel - Spaanbak - Bedieningsinstructies voor machine + besturing Speciale accessoires inbegrepen : - hydraulische bankschroef - vele gereedschapshouders - elektronisch handwiel HEIDENHAIN HR 410

Toestand: goed (gebruikt), Horizontaal freesapparaat – tegenhouder voor KUNZMAN freesmachines serie WF. Dit was een accessoire voor een KUNZMANN WF 4/3 TNC 124 Er zijn 2 stuks beschikbaar. De nieuwprijs bij Kunzmann bedraagt ruim € 2.000,- + BTW. Met een geschikte adapterplaat zou het ook op anderen moeten werken Nsdpfxsvr Stuj Ahuekt Machines passen o.a. EMCO, MIKRON; DEKSEL; FPS enz. Prijs netto uit voorraad

Toestand: gebruikt, Technische details: Diameter achteraan: Ø 400 mm Slag: 600 mm Projectie: 390 mm Tafelafmetingen: 1.550 x 780 mm Klemoppervlak tafel: 1.400 x 480 mm Tafel:: vast Totaal benodigd vermogen: 4,1 kW Machinegewicht ca.: 2,8 ton Nkodpfx Ahju Ngybjust Machineafmetingen ca. LxBxH: 2,0 x 1,2 x 4,35 m Precisiehoonmachine met kruistafel Verdere technische kenmerken: - Verplaatsing machinetafel in lengterichting ca. 500mm - Kruistafelverplaatsing ca. 200mm - Werkhoogte 350mm (niet verstelbaar) - Afstand standaard/tafel 0 - 200mm Uitrusting: - Oliecontainer Ø 300 x 600mm - Bedieningspaneel in de koffer *

Toestand: goed (gebruikt), Bouwjaar: 1996, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 400 mm, verplaatsing Y-as: 350 mm, verplaatsingsafstand Z-as: 400 mm, spilsnelheid (max.): 4.000 rpm, spindelsnelheid (min.): 1 rpm, veerstreek: 60 mm, Een Kunzmann freesmachine van het type WF 4/3 is te koop De machine is volledig functioneel en klaar voor onmiddellijk gebruik Technische gegevens Besturing: Heidenhain TNC 124 Bouwjaar: 1996 Werkbereik X-as in lengterichting: 400 mm Y - dwarsas: 350 mm verticale Z-as: 400 mm Schuine tafel, stijf Spanoppervlak: 650 x 350 mm Max. belasting: 250 kg Hoofdaandrijving AC-motor: 5,5 kW Feed aandrijvingen AC - enkele aandrijvingen Aanzet traploos 0 - 2 000 mm/min Gereedschapshouder: SK 40 Snelheidsbereik: 1-4000 1/min Freeskop, verticaal: slag 60 mm Zwenkbereik verticale freeskop: ± 90° Gereedschapsklemming: hydraulisch Nedpfevftrxjx Ahuekt Lineaire slagmeetsystemen, direct, afstandsgecodeerd Resolutie 0,001 mm Positieafwijking Pmax volgens VDI/DGQ 3441 0,015 mm 0,015 mm Bedrijfsspanning 400 Volt, 50 Hz Opgenomen vermogen ca. 12 kVA Gewicht ca. 1.750 kg Transport en belading kunnen op verzoek worden georganiseerd, tegen extra kosten. georganiseerd in heel Europa. Prijzen plus BTW Bezichtiging mogelijk op afspraak. Neem contact met ons op, ons team helpt je graag. Inruil of ruil mogelijk! Machines aankoop / verkoop AANKOOP / VERKOOP VAN PRODUCTIE- & METAALBEWERKINGSMACHINES EN NOG VEEL MEER. Heb je een hoogwaardige maar goedkope metaalbewerkingsmachine nodig voor je productie? Of wilt u de uwe verkopen? Ga voor meer informatie of contactgegevens naar onze website

Toestand: uitstekend (gebruikt), Bouwjaar: 2003, Functionaliteit: volledig functioneel, Kunzmann WF4/3 gereedschapsfreesmachine met Heidenhain TNC 124 besturing Zeer goede STAAT CE-conform! Technische gegevens: >> Bouwjaar: 2003 Machine nr.: 344174 >> Starre hoektafel >> Traploze toerentalregeling tot 4000 tpm >> Traploze voeding in 3 assen van 0 tot 2000 mm/min >> X/Y/Z-verplaatsingen: 400/320/400 mm >> Tafeloppervlak: 650 x 350 mm >> Tafelbelasting: 250 kg >> Verticale pinolverplaatsing: 60 mm >> Verticale en horizontale spil: SK40 Nsdpfsx Elxpex Ahuokt >> Hydraulisch spansysteem >> Gewicht ca. 1800 kg >> Benodigde ruimte ca.: 2,3 x 2 x 2 m >> Aandrijfvermogen: 12 kVA Accessoires en uitrusting: >> Heidenhain TNC 124 besturing >> Hydraulische kleming verticaal en horizontaal >> Automatische centrale smering >> Spilrem >> Technische documentatie, onderdelenlijsten, handleiding van de besturing en programmeervoorbeelden >> Handwielen >> Koelmiddelpomp >> Elektronisch handwiel Heidenhain Over de machine: Aangeboden wordt een Kunzmann WF4/3 gereedschapsfreesmachine met Heidenhain TNC 124 besturing. Deze universele freesmachine verkeert in zeer goede staat. Hij komt uit een bedrijf waar hij slechts weinig gebruikt werd voor opleidingsdoeleinden. De besturing is zeer eenvoudig te bedienen. Verder beschikt de machine zowel verticaal als horizontaal over hydraulische klemming. Het ombouwen van verticaal naar horizontaal is zeer eenvoudig door het wegklappen van de verticale kop. De geleidingen worden regelmatig gesmeerd dankzij de centrale smering. De Kunzmann is bij ons mechanisch en elektrisch getest. U kunt de machine onder stroom op locatie komen bezichtigen en uitproberen. De machine is direct beschikbaar.

Toestand: gebruikt, Technische details: Nedou Ndfhepfx Ahuekt x-pad: 880 mm y-pad: 300 mm z-as: 900 mm w-as: 60 mm Spindelkop links en rechts zwenkbaar: 60° Opspanoppervlak tafel: 880 x 300 mm Machinegewicht ca.: 1200 kg Machineafmetingen ca. LxBxH: 1,3 x 1,4 x 1,9 m incl. accessoires *

Toestand: werkplaatsgereviseerd (gebruikt), Bouwjaar: 2002, Universele gereedschapsfreesmachine Fabrikant: KUNZMANN Model: WF 4/3 Bouwjaar: 2002 - gedeeltelijk gereviseerd, opnieuw gespoten, RAL7035 lichtgrijs / RAL3027 frambozenrood RAL7016 antracietgrijs Machinenummer: 344025 met garantie geometrische acceptatie met testrapport Nsdpfx Ahjm Nbwtjuskt Accessoires: - HEIDENHAIN TNC 124 routebesturing - elektronisch handwiel HEIDENHAIN HR 410 - elektronische 3D-tastsysteem HEIDENHAIN KT 130 voor het detecteren van de werkstukpositie voor het bepalen van werkstukreferentiepunten voor het meten van een afgewerkt onderdeel inclusief Weldon-klauwplaat SK40/Ø 16 mm - Universele tafel 650 x 395 mm (T-gleuf: 14 mm) Kan om 3 assen gezwenkt worden 360° draaibaar (als 4e as digitaal weergegeven in de controller) draaibaar +/- 30° Kantelbereik tegen de machine 45° Kantelbereik van de machine af 15° Centreergat Ø 32 mm Tafelbelasting 150 kg - Verticale freeskop SK 40 met hydraulisch spansysteem DIN 69872 - Centrale smering, elektrisch - Koelmiddelapparaat - Spatwaterdichte cabine, reizend, elektrisch beveiligd - Gebruikershandleiding gebruikt zoals gezien Technisch komt de machine overeen de stand van het bouwjaar op dat moment.
