Centerloze - Rondslijpmachine

KOENIG & BAUER MULTIMAT 150-5

Diameter maalschijf max. 100 mm
Breedte regelschijf 200 mm
Breedte schuurschijf max. 200 mm
Diameter schuurschijf 100 mm
Schuurlengte 250 mm
Insteekdiepte mm
Werkbereik mm
Snelheid m/min
Dcodpfx Ajt Hwtrjbasn
Barlengtes mm
Totaal benodigd vermogen 25 kW
Machinegewicht ca. 4.500 ton
Benodigde ruimte ca. m
K O E N I G & B A U E R

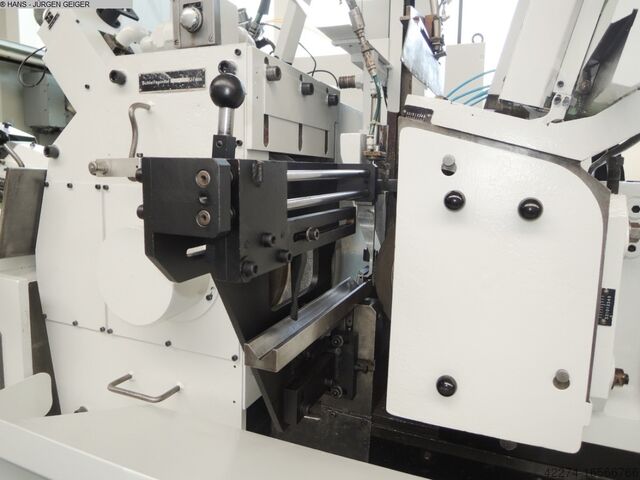

Centerloze rondslijpmachine voor inval-slijpen
Type M 150 - 5 Bouwjaar ca. 1978 # 73.918
_____

Slijpbereik-normaal/maximum diameter 2 - 50/100 mm
max. werkstuklengte bij doorslijpen ca. 250 mm
max. werkstuklengte bij inval-slijpen ca. 200 mm

Afmetingen slijpschijf: diam. x breedte max. 600 x 200 mm
Afmeting regelschijf: diam. x breedte max. 300 x 200 mm

Snelheid slijpschijf max. 1.450 rpm resp. 35 m/sec
Snelheden regelschijf traploos instelbaar 10 - 140 / 230 rpm
Helling van de regelschijf +3 / -5 graden
Slag van de twee hydraulische slijpschuiven ca. 200 mm

Aandrijving van de slijpschijf ca. 18 kW
Totale aandrijving ca. 25 kW - 400 V - 50 Hz
Gewicht ca. 4.500 kg

Accessoires / speciale uitrusting

- De machine is een centerloze slijpmachine speciaal uitgerust voor
het insteekslijpen van cilindrische werkstukken met handbediening
met handmatig insteekapparaat voor de onbewerkte onderdelen en pneumatisch geregeld
hefinrichting voor de afgewerkte werkstukken. Het werkstuk wordt handmatig
gebeurt handmatig,
- Een werkstuksteun met rail is momenteel geïnstalleerd volgens het werkstuk
het werkstuk Ø
- De regelschijfslede wordt aangestuurd door een hydraulisch groefapparaat
apparaat met automatische volgorde via een nokkenbesturing,
extra fijne toevoer via een stappenmotor
- De slijpschijf is stationair en herbergt alleen de hydr.
slijpschijf.
- De onderste regelslede is zwenkbaar tot 3° en draagt het werkstuk
en draagt het werkstuksteunblok zodat cilindriciteitsfouten eenvoudig gecorrigeerd kunnen worden.
gemakkelijk gecorrigeerd kunnen worden. De regelschijfondersteuning bovenaan kan ook
plus/min 5° worden gekanteld,
Hydraulische bewerkingseenheid gemonteerd boven de regelschijf,
Hydraulische bewerkingseenheid die kan worden gekanteld voor bewerking
van vlakke schouderprofielen, achter de slijpschijf met kopieerliniaal
en stappenmotortoevoer van de bewerkingsdiamant, ook voor compensatie
compensatie, en met een hogedruk koelmiddeltuit voor het spoelen van de slijpschijf en het koelen van de diamant.
spoelen en diamantkoeling.
- De regelbare schijfaandrijving kan traploos worden ingesteld, slijpsnelheid
315 tpm, toerentalweergave.
- Het bedieningspaneel bevat alle functies zoals het aantal bewerkingen, het aantal bewerkingen en het aantal bewerkingen.
het aantal verbandbewerkingen, aantal werkstukken, instelbare vonk-uitlooptijd, handmatige/automatische modus, enz.
automatische modus, enz.
- Diverse slijpwielflenzen, kraantandwiel voor wielwissel, sep.
Hydraulica en schakelkast, enz.
- Er is momenteel geen koelsysteem beschikbaar.

Staat : goed - klaar voor demonstratie onder stroom, stabiele constructie
ideaal voor het schuren van logge werkstukken.
