Bewerkingscentra - verticaal

KIHEUNG COMBI T 1100 RT

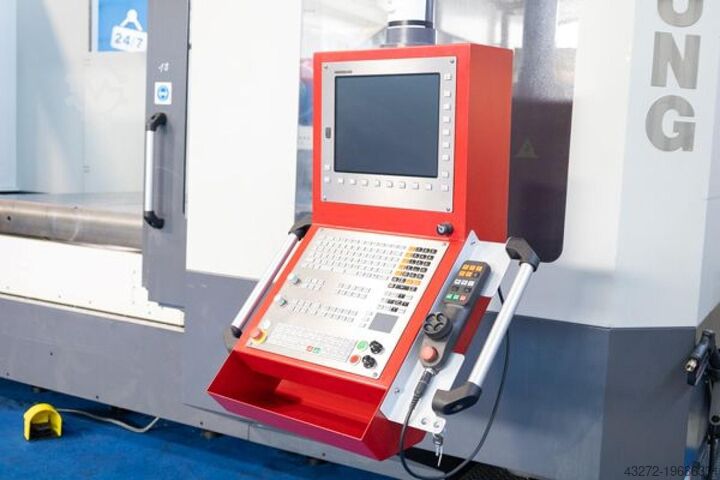

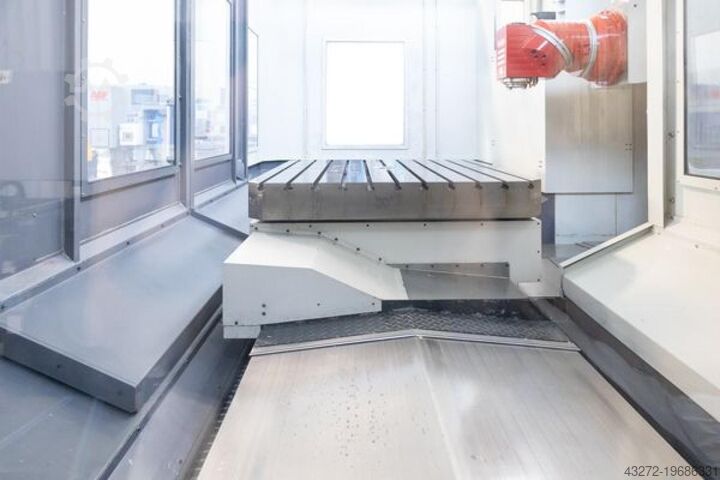

Toestand: zo goed als nieuw (gebruikt), Bouwjaar: 2019, bedrijfsturen: 6 h, Functionaliteit: volledig functioneel, verplaatsingsafstand X-as: 2.500 mm, verplaatsing Y-as: 1.400 mm, verplaatsingsafstand Z-as: 1.400 mm, tafelbreedte: 1.400 mm, tafel lengte: 1.600 mm, tafelbelasting: 5.000 kg, spilsnelheid (max.): 5.000 rpm, aantal posities in het gereedschapsmagazijn: 60, CNC-verplaatsbare kolomfreesmachine met draaitafel en 1° x 1° automatische freeskop (ISO 50) met 5.000 tpm Montage, uitlijning en inbedrijfstelling mogelijk! TECHNISCHE GEGEVENS Besturing: HEIDENHAIN TNC 640, HSCI X-as: 2.500 mm Y-as: 1.400 mm Z-as: 1.400 mm Tafelafmetingen (L x B): 1.600 x 1.400 mm T-gleuven (aantal): 9 stuks T-gleuven (breedte): 22 mm T-sleuven (afstand): 125 mm Max. tafelbelasting: 5.000 kg spindel Gereedschapshouder: DIN 69871 50 ISO Spiltoerentallen: 0 - 5.000 tpm Voeding en snelle doorgang Voedingssnelheid (X/Y/Z): 10 m/min Snelle doorgang (X/Y/Z): 25 m/min gereedschapswisselaar Aantal gereedschapsstations: 60 max. gereedschapsdiameter: 125 / 250 mm max. gereedschapslengte: 350 mm Max. gereedschapsgewicht: 20 kg MACHINEGEGEVENS Hoofdmotorvermogen: 24 / 28 kW Machinegewicht: 16.000 kg Regeling aan: 229 min / ca. 4 u Machine aan: 2073 min / ca. 35 u Spindellooptijd: 334 min / ca. 6 uur Programmaduur: 877 min / ca. 15 u Djdpfx Aasv Ryayoyowc APPARATUUR - Hoofdcomputer MC 7522 - Software: draaitafelbewerking, coördinatenconversie, zwenken van de Bewerkingsvlak, interpolatie - cirkel in 3 assen - MONTRONIX machinebeveiliging: crashdetectie, overbelastingsdetectie, black box - draagbaar, elektronisch handwiel HEIDENHAIN HR 510 - 3 SIEMENS AC servo-voedingsmotoren - Lineair meetsysteem via HEIDENHAIN-meetstaven met persluchtsysteem DA 400 - Universele automatische freeskop K5; 5.000 tpm / 1,0° x 1,0° - bi-roterend - horizontale kettinggereedschapswisselaar voor 60 plaatsen inclusief spindeloriëntatie - HEIDENHAIN werkstukmeetsysteem TS460, overdracht via infrarood en radio - Zender- en ontvangereenheid HEIDENHAIN SE 660 - Koeling via de spindel 16 bar met papierfilter inclusief koelwaterspuitpistool met aparte pomp 9 bar - Lucht door de spindel, max. 10 bar, aangestuurd via M-functie en softkey op het bedieningspaneel - Spindeloriëntatie voor het snijden van stijve draad - Kop- en ZF-transmissiekoeling - Precisie kogelomloopspindels in alle assen - Hydraulische gewichtscompensatie in de Z-as PARKER - Spaantransportsysteem met 1 achterste scharniertransporteur - Telescopische geleidekappen in alle 3 assen - Kegeluitblaasinrichting via M-functie - automatische centrale smering DROPSA - Koelmiddelvoorziening, max. 8 bar via sproeierrij, druk instelbaar door frequentieregeling. - Perslucht via sproeierring via M-functie - automatische uitblaasunit van de kegel - A2 + A4 kop - Automatische uitschakeling via M-functie - RITTAL schakelkast met RITTAL airconditioning en verlichting - Werkverlichting - Centrale machinebediening op het bedieningspaneel - 5 trekbouten  DOCUMENTATIE - Gebruiksaanwijzing - Programmeerinstructies - Onderhoudsinstructies - Smeerinstructies - Elektrische schema's - CE-conformiteitsverklaring
