Bewerkingscentrum

IMA Bima 300

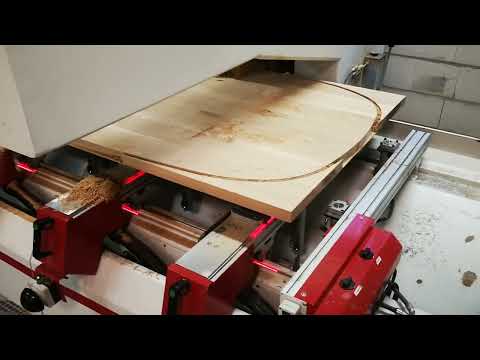

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 2012, verplaatsingsafstand X-as: 5.300 mm, verplaatsing Y-as: 1.400 mm, aantal assen: 4, spil-motorvermogen: 10.000 W, spilsnelheid (max.): 24.000 rpm, Dit 4-assige IMA BIMA/300/125/530 CNC bewerkingscentrum werd vervaardigd in 2012. Het beschikt over een uitgebreid werkbereik met een X-richting van 5300 mm en Y-richting van 1400 mm. De machine heeft een krachtige hoofdspil met een toerentalbereik van 0-24.000 tpm en een gereedschapshouder van HSK F63. Als je op zoek bent naar hoogwaardige CNC bewerkingsmogelijkheden, overweeg dan de IMA BIMA/300/125/530 machine die we te koop hebben. Neem contact met ons op voor meer informatie. Werkbereik • Y (hoofdspil + gereedschap Ø20 mm): 1400 mm • Y (booreenheid, alle verticale boren): 890 mm • Bewerking in één station: X = 2 × 2550 mm; middenspeling X = 200 mm Tjdpfxey Tw Ilj Acfsa • Indexeertafelbewerking: X = 2 × 2250 mm; vrije ruimte in het midden = 800 mmGereedschapsmagazijn • Automatische gereedschap-/adapterwisselaar, revolvertype, 18 sleuven • Gemonteerd op steun, beweegt in X-richtingGeleiding en smering • Voorgespannen, oppervlaktegeharde precisierolgeleidingen op alle assen • Handmatige centrale smering voor lineaire hoofdgeleiders en kogelomloopspil op Z-asVacuüm/opvulling en tafel • 1 vacuümpomp, 90 m³/h • Consoleertafel met 2 vaste werkstukaanslagen rechts en 2 vaste werkstukaanslagen links (X-richting) voor Y-beweging • 10 draagarmen, traploos instelbaar in X, elk met achteraanslag • Alle aanslagen programmagestuurd • Afzuigplaten met gepatenteerd 2-krings klemsysteem (slangloos) • 8 gladde steunrails, automatisch neerlaatbaar • 2 paddestoeltoetsen voor opspannen/ontgrendelenSpindel en bewerkingseenheden • Hoofdspil: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, volgens DIN 69893); 0-24.000 tpm, programmeerbaar • Centraal geïntegreerde CNC-as: 360° rotatie voor adapterunits, draaimomentsteun op hoofdspil, pneumatische interface • Boren/groeven: Verticale booreenheid l14 met 6 horizontale spindels; horizontale eenheden elk met 2 uitgangen • Aangebouwde groevenzaagunit, zwenkbaar 0°/90°Besturing en software • ICOS CNC-besturing: PC-gebaseerd, Windows UI, padbesturing van alle servoassen, joblijst/orderverwerking, IMA back-up & herstel op twee harde schijven, UPS • IMAWOP software: Dialoogprogrammering, 3D-weergave en basissimulatie van werkstuk, zuignappen, beugels, gereedschappen en adapters Extra uitrusting • Extra 2e vacuümpomp, 90 m³/h • Extra centeraanslagrij voor centreren van werkstukken • Spanentransportband

Toestand: goed (gebruikt), Bouwjaar: 2012, Functionaliteit: volledig functioneel, Uitrusting: documentatie / handleiding, IMA BIMA 300 CNC-bewerkingscentrum Te koop aangeboden: een IMA BIMA 300, een 4-assig CNC-bewerkingscentrum uitgevoerd met een consoltafel. Basisgegevens: Bewerkingsbereik: - X-richting: ca. 5300 mm - Y-richting: tot ca. 1400 mm (afhankelijk van de aggregaat) Max. werkstukhoogte resp. opspanhoogte: ca. 125 mm Machinegewicht: ca. 6500 kg Machineopbouw en aandrijving: - Stalen constructie met beweegbare support in X-, Y- en Z-richting - Servogestuurde assen met tandheugelaandrijving (X) en kogelomloopspillen (Y/Z) Voedingssnelheden: - X: tot 100 m/min - Y: tot 60 m/min - Z: tot 30 m/min Hoofdas: - Vermogen: 7,5 kW (S1) / 10 kW (S6) - Gereedschapsopname: HSK F63 - Toerentalbereik: tot 24.000 tpm - Rechts-/linksdraaiend programmeerbaar Gereedschaps- en bewerkingsunits: - Gereedschapswisselaar (schijventype) met ca. 18 posities - CNC-gestuurde C-as (360° draaibaar) Tjdpfoza Dm Hsx Acfea Booreenheid: - Verticale en horizontale boordspillen - Geïntegreerde groeffrees - Aansluiting voor diverse adapterunits Tafelsysteem / spantechniek: - Consoltafel met: - 10 verstelbare oplegarmen - meerdere zuignappen (vacuümspansysteem) - Twee vacuümcircuits, afhankelijk van het werkstuk te positioneren - Tweede vacuümpomp aanwezig (90 m³/u) Besturing en software: - ICOS CNC-besturing - Programmering via IMAWOP (dialooggestuurd, grafische interface) - PC-gebaseerde besturing met netwerkverbinding Verdere uitrusting: - Spaanafvoerband - Centrale smering van de lineaire geleidingen - Aanzuigaansluiting (Ø 250 mm, ca. 4950 m³/u) - Veiligheidsvoorzieningen volgens CE met beschermroosters en antislipmatten - Documentatie en onderdelenboek aanwezig Elektrische gegevens: - Netspanning: 400/230 V, 50 Hz, 3N/PE Verdere details over uitrusting en conditie kunnen op verzoek worden verstrekt.

Toestand: uitstekend (gebruikt), Bouwjaar: 2008, gebruikte CNC-bewerkingscentrum Fabrikant: IMA Type: BIMA 300 125/430 Tjdpfxey Nzw Ns Acfja Bouwjaar: 2008 4-assig CNC-bewerkingscentrum met consoletafel 8 stempels in X-richting handmatig verschuifbaar, per console 3 vacuümzuignappen, vacuümpomp 90m³/u vacuümaansluiting voor sjablonen LED-display voor zuigerpositie-indicatie Bewerkingsbereik X: 200 – 4300 mm Bewerkingsbereik Y: 0 – 1400 mm (frezen/boren), Bewerkingsbereik Z: 12 – 125 mm (doorgang 150mm) aanvullende middelste aanslagrij 14 verticale boorspindels + 6 horizontaal horizontale boor- en groefzaageenheid 90° zwenkbaar freesspindel 7,5 kW tot 18.000 tpm met C-as, 360° interpolatie, circulatievloeistofkoeling – 18-voudige gereedschapswisselaar meebewegend op y-geleiding afplakunit VT 100, 4-zijdig/rondom – draaibereik 740 graden met 2-voudig rollenmagazijn, automatische toevoer granulaat Adapterunits: – zaag 90° vast – 4-spindelige kruisboorkop Besturing: ICOS open 231 met 17″ TFT UPS ImaWop 10.0 incl. MDE- en productielijstsoftware Beschermhek rechts aan de zijkant en antislipmatten voor; achter: plaatsing tegen de wand of aparte afscherming noodzakelijk
