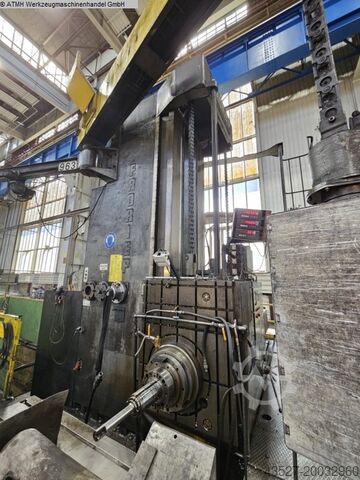

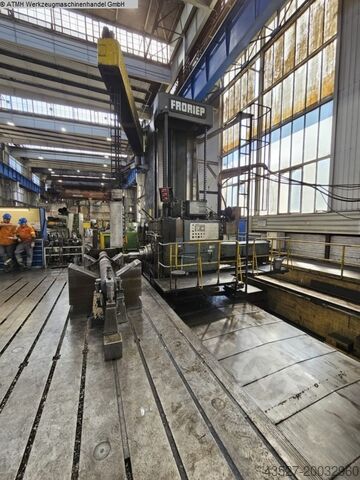

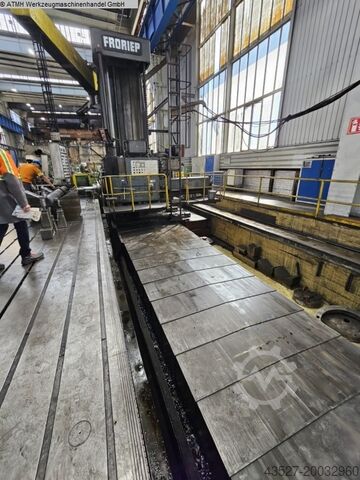

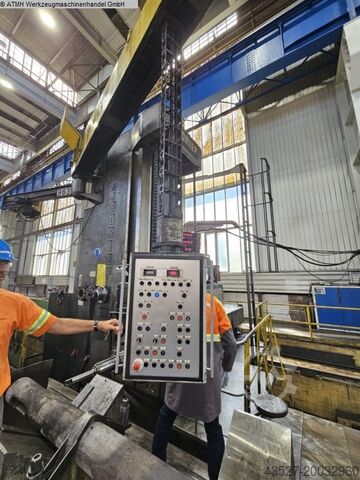

Tafelboormachine

FRORIEP 70000x1300mm

x-as / mm
y-as / mm
z-as / mm
De boormachine wordt verkocht zonder opspantafels – de prijs heeft uitsluitend betrekking op de boormachine.

Technische gegevens

Horizontale frees- en boormachine met draagbus

Werkbereik

Verticale verstelling van de spindelkop vanaf het opspaanvlak: 0 - 3000 mm
Horizontale verstelling van de kolom: 7000 mm
Maximale boordiepte alleen met boorspindel: 1200 mm
Maximale boordiepte met boorspindel en draagbus samen: 1300 mm
Diameter boorspindel: 150 mm
Diameter freesspindel: 240 mm
Diameter draagbus: 390 mm
Uitschuifweg draagbus: 700 mm
gereedschaphouder van de boorspindel: ISO 50
Maximaal werkstukgewicht: 70.000 kg
Bij plaatsing op 4 prismas: 95.000 kg

Hoofdaandrijving

Totale instelbare toerentalbereik: 2 - 795 omw/min
Reeks 1: 2 - 50,4 omw/min
Reeks 2: 50,4 - 126 omw/min
Reeks 3: 126 - 314 omw/min
Reeks 4: 314 - 795 omw/min

Maximaal vermogen bij nominaal toerental 17,5: 80 kW

Snelverstellingssnelheid van spindelkop en kolom: 1800 mm/min
Snelverstellingssnelheid van boorspindel en draagbus: 1400 mm/min

Fijnverstellingssnelheid van spindelkop en kolom:
Middel: 75 mm/min
Fijn: 3 mm/min

Fijnverstellingssnelheid van boorspindel en draagbus:
Middel: 57,7 mm/min
Fijn: 2,5 mm/min

Aandrijving van spindelkop en kolom voor frezen:
Reeks 1: 3 - 75 mm/min
Reeks 2: 72 - 1800 mm/min

Voeding van de boorspindel voor boren:
Reeks 1: 0,19 - 4,7 mm/min
Reeks 2: 2,2 - 56 mm/min
Reeks 3: 56 - 1400 mm/min

Speciale uitrusting

Numerieke lengtemeetapparatuur in horizontale en verticale richting, nauwkeurigheid 0,01 mm
Draaibare en verschuifbare opspantafel van Collet & Engelhard, Offenbach
Model Tdvmf 1,6 (technische gegevens zie "Opspantafel")
Draaibare en verschuifbare opspantafel van Scharmann, Rheydt
Model DAV 1600
Draaibare en verschuifbare opspantafel van Froriep, Rheydt
Draaikraan voor gereedschapswissel, maximale draagkracht 500 kg

Speciale gereedschappen

Hardmetalen kernboorkronen voor het nemen van kernmonsters

Universele vlak- en uithoofdkop van Wohlhaupter, Frickenhausen
Bsdpfx Aoxdnraobpslp
Model UPA7, met de volgende gegevens:
1 schaalverdeling van de fijne verstelling: 0,01 mm in diameter
1 omwenteling van de fijne verstelling: 0,5 mm in diameter
Vlak- en uithoofdgebied: 0 - 1250 mm
Maximale sledeverstelling: 210 mm
Zelfwerkende sledesnelheden in mm/omw bij vlakdraaien: 0,05 - 0,10 - 0,15 - 0,20 - 0,25 - 0,30 - 0,35 - 0,40 - 0,45 - 0,50 - 0,55
Snelverstelling per omw. van de snelverstelspindel: 6 mm in diameter
Maximale diameter van de slede bij 0-stand komt overeen met kleinste boordiameter van 323 mm
Kophoogte zonder schacht: 260 mm
