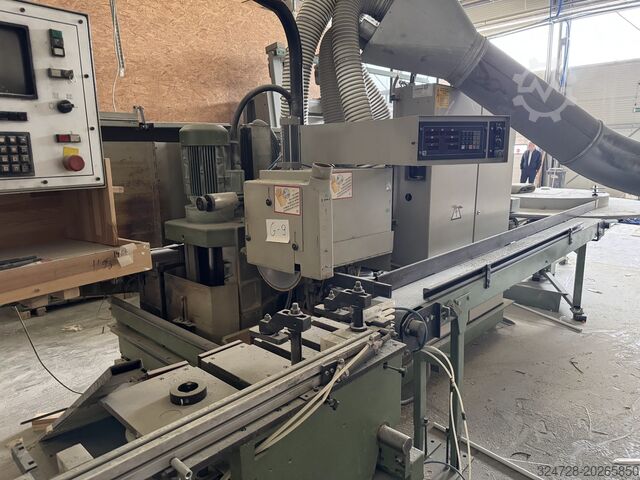

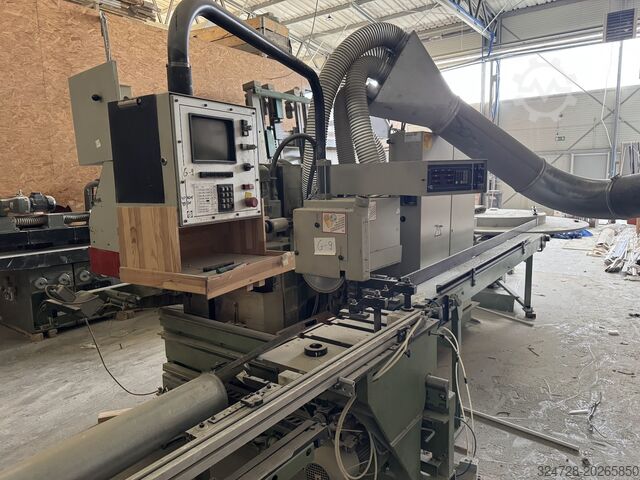

CNC-bewerkingscentrum voor ramen

WEINIG UNICONTROL 10

Bouwjaar: 1998, Toestand: direct inzetbaar (gebruikt), spil-motorvermogen: 11.000 W, spilsnelheid (max.): 6.000 rpm, Deze Weinig Unicontrol 10-5 werd vervaardigd in 1998. Het is een robuuste gebruikte raammachine met een werkbreedte van 40-220 mm en een motorvermogen tot 15 kW voor diverse bewerkingseenheden. De machine heeft geavanceerde functies zoals een synchronisatie-inrichting, elektronische hoogteverstelling en een automatisch draaisysteem voor efficiënte bediening door één persoon. Als u op zoek bent naar freesmogelijkheden van hoge kwaliteit, overweeg dan de Weinig Unicontrol 10-5 machine die we te koop hebben. Neem contact met ons op voor meer informatie. • Capaciteiten • Werkbreedte: 40-220 mm • Werkhoogte (langsbewerking): 40-100 mm • Werkhoogte (dwarsbewerking): 40-100 mm (tegenhouthoogte 80 mm) • Werkstuklengte (langs): min. 220 mm + 2 x penlengte • Werkstuklengte (dwars): min. 275 mm + 1 x penlengte met 320 mm gereedschapdiameter • Aanvoer (dwarsbewerking) • Motorvermogen: 0,3 kW • Aanvoersnelheid: 3-25 m/min • Werkstukklemming: 2 spanklauwen • Lengteaanslag: met schaalverdeling en afleesloep voor kozijn- of vleugelbuitenmaten • Teller: pneumatisch geklokt, 4 posities (niet voor studioramen), tot houthoogte max. 80 mm • Verpakking met dubbele delen: aanvoer van enkele of dubbele delen, met dwarsscheiding en retentiesysteem • 1e deel (liggend op de aanslag) houtbreedte: 55-90 mm • 2e stuk houtbreedte: 130 mm • Aanvoer (langsbewerking) • Motorvermogen: 2,2 kW • Aanvoersnelheid: 4-18 m/min (traploos instelbaar via frequentieomvormer) • Afstand invoerrollen: 100/120 mm • Breedte invoerrollen: 30/50 mm • Diameter invoerrollen: 95 mm • Bewerkingseenheden • Afkortzaag • Motorvermogen: 3 kW • Spindeldiameter: 40 mm • Spiltoerental: 2800 rpm • Zwenkbereik gereedschap: max. 400 mm • Axiale instelling: pneumatisch tegen 4-voudige revolver • 1e spindel met pen en gleuf • Motorvermogen: 11 kW • Spindeldiameter: 50 mm • Spiltoerental: 3250 tpm • Zwenkbereik gereedschap: max. 320 mm • Lengte gereedschapsklemming: 320 mm • Axiaal verstelbereik: 240 mm • Aantal gereedschappen: 4 x 80 mm • Axiaalverstelling: hydraulisch • 1e profileerspindel • Motorvermogen: 11 kW • Spindeldiameter: 50 mm • Spiltoerental: 6000 rpm • Gereedschapsdiameter: max. 232 mm • Zwenkcirkel gereedschap nul: 130-140 mm • Lengte gereedschapsklemming: 320 mm • Axiaal/radiaal verstelbereik: 240/80 mm • Aantal gereedschapsposities: 4 x 80 mm • Axiale instelling: hydraulisch • 2e profileerspindel • Motorvermogen: 11 kW • Spindeldiameter: 50 mm • Spiltoerental: 6000 rpm • Gereedschapsdiameter: max. 232 mm • Nulpuntscirkel gereedschap: 130-140 mm • Lengte gereedschapsklemming: 320 mm • Axiaal/radiaal instelbereik: 240/80 mm • Aantal gereedschapsposities: 4 x 80 mm • Axiale instelling: hydraulisch • Mechanische spindelremmen • Voor profileerspindel(s) • Voor afkortzaag en profileer/zaag-eenheden • Profielfreesunit (horizontaal, boven; vóór laatste profielspindel) • Radiaal geïndexeerd: 2 posities • Axiaal geïndexeerd: 2 posities • Motorvermogen: 3 kW • Spindeldiameter: 40 mm • Spiltoerental: 5850 rpm • Zwenkbereik gereedschap: 130 mm • Lengte gereedschapsklemming: 40 mm • Axiaal verstelbereik: 52 mm • Radiaal verstelbereik: 125 mm • Profielfreesunit (verticaal, rechts; op het einde van de machine) Itjdpfex S Sk Eox Ad Hed • Radiaal geïndexeerd: 2 posities • Axiaal geïndexeerd: 2 posities • Motorvermogen: 3 kW • Spindeldiameter: 40 mm • Spiltoerental: 5850 tpm • Zwenkbereik gereedschap: 210 mm • Lengte gereedschapsklemming: 160 mm • Axiaal verstelbereik: 90 mm • Radiaal verstelbereik 100 mm

Toestand: gebruikt, Werkbreedte 3500 mm Werkhoogte 2550 mm Aantal perscilinders 6 stuks Laadmaat L x B x H 4500 x 950 x 2900 mm Hess Speedy framepers ----- Wordt gereviseerd Inlegmaat / perslengte max. 3.500 mm Inlegmaat / pershoogte max. 2.550 mm Schuifwagen voor breedte-instelling, vergrendeling per 50 mm dubbelgatraster systeem Elektrische hoogteverstelling van de langeslagcilinders (hydraulisch) Inleghoogte van de tegenplaten in 4 posities selecteerbaar 3 verticale perscilinders, slag 1000 mm druk per cilinder 2000 kN / 20000 N 3 horizontale perscilinders, slag 80 mm druk per cilinder 1250 kN / 12500 N Drukplaatdiepte 100 mm, breedte 140 mm Raster cilinderfixatie / tegenhouder 50 mm Middendrukbalk met afsluitventiel Einddrukuitschakeling en nagedrukregeling Besturing en perscyclus via impulsdruktoetsbediening Instelbare persdruk min. 25 – max. 160 bar Itjdpjxnqw Tsfx Ad Hjd Elektrische aansluiting 2,2 kW / 400V 3 stuks pendeldrukplaten voor schuine ramen 1 stuk pendeldrukplaat voor topgevelramen 1 stuk verlenging voor pendeldrukplaat 1 stuk kleinmateriaaltoeslag Afbeeldingen en video zijn niet origineel, tonen een identiek model ----- (Technische gegevens volgens fabrikant – zonder garantie!)

Toestand: gebruikt, Bouwjaar: 2000, Plaats van opslag: Nattheim Isdpfx Adsvwdmwj Hotd

Toestand: gebruikt, Aggregaat 10 Spindeldiameter 40 en 50 mm Motor: 1x15 kW, 4x11 kW, 5x3 kW Hoekinstallatie Weinig Unicontrol 10 (UC 10) voor de productie van ramen, elementen en deuren. Voor frameproductie, seriematige productie of enkelstuksproductie met 2 pen- en steekspindels, incl. gereedschapsset Oertli. - Aggregaten: 1. Aflengzaag, NC-as, 3 kW, ø 40 mm, 2.800 tpm 2. Eerste pen- en steekspindel, NC-as, ø 50 mm, 15 kW, spandlengte: 640 mm (8 x 80 mm) 3. Tweede pen- en steekspindel, NC-as, ø 50 mm, 11 kW, spandlengte: 400 mm 4. Profileerspindel 1, NC-as, ø 50 mm, 11 kW, spandlengte: 4 x 80 mm 5. Profielfreesaggregaat, horizontaal van boven, 3 kW 6. Profileerspindel 2, NC-as, ø 50 mm, 11 kW, spandlengte: 4 x 80 mm 7. Profileerspindel 3, NC-as, ø 50 mm, 11 kW, spandlengte: 400 mm 8. Profielfreesaggregaat, verticaal rechts, 3 kW 9. Profielfreesaggregaat, verticaal rechts van boven, 3 kW 10. Profielfreesaggregaat, horizontaal van onder, NC-as 3 kW - Dubbele onderdelenpakket - Omfreespakket met omfreeswagen - Automatisch draaisysteem - PC-besturing NEXUS - CNC-gestuurde lengteaanslag - Studio-raamuitrusting - Aggregaat voor kantafronding van onderen met aflengzaag - Roedesteunlijst - Inclusief afzuigbuis-systeem - Inclusief gereedschapsset Oertli Itedpfx Adsv Ag Tde Hjd - Verdere technische gegevens en gereedschapstekeningen op aanvraag.

Toestand: gebruikt, Bouwjaar: 2018, Aantal motoren: 1 stuk Werklengte: 2500 mm Besturing: nee Enkelzijdige glaslattenzaag Hecht ES 350 --- Draaiing pneumatisch tegen vaste aanslagen. 45º/ 90º/ 135º met pneumatische zaagbladvoeding Pneumatische zwenking via handmatige zwenkaanslag met machinevoet, pneumatische spanklem Zaagblad: HM 350 x 3,0/2,2/30 Z 100 Afmetingen zaagstandaard: lengte 700 mm, diepte 1.600 mm, hoogte 1.500 mm Aftaststop 1,5 m Opleg 1,5 m met steun Aftaststop 3 m Oplegverlenging van 1,5 m naar 3 m met steun Tafelinleg voorzien van groeven voor opgelegde glaslat HECHT ASB handmatige lengteaanslag met digitale weergave, 2500 mm Met afzuiginstallatie Ijdpevpr N Refx Ad Hotd (Technische gegevens volgens fabrikant – zonder garantie!)

Toestand: gebruikt, Gebruikte schakelkast van een Weinig Unicontrol 10, geschikt als onderdelenleverancier of voor de nieuwbouw van een schakelkast. Inhoud onder andere: Itedpsrrk I Hsfx Ad Hjd - Siemens Simatic S5 - Siemens EMG 45

Bouwjaar: 1998, Toestand: direct inzetbaar (gebruikt), Er is een hoeksysteem beschikbaar voor Weinig raam- en deurproductie. Max. buitendiameter gereedschap: 320 mm, max. vluchtcirkel gereedschap: 232 mm, lengte sleufspindel: 640 mm, lengte profileer- en synchroonspindel: 285 mm-320 mm, besturing: Siemens WS400. Inclusief compleet gereedschap en stijlvenster. Documentatie beschikbaar. Iedpfjtq U A Iex Ad Hjtd

Toestand: uitstekend (gebruikt), Bouwjaar: 1985, Functionaliteit: volledig functioneel, De machine is volledig functioneel en in goede staat. Werkafmetingen: 3200 x 2200 mm Maatverstelling elektrisch bediend vanaf het bedieningspaneel. Aangedreven door een hydraulische eenheid. Isdpjxmr Rxjfx Ad Hjtd

Toestand: gebruikt, Sleufspil 1 st. Aantal freesaggregaten 4 st. Spildiameter 50 mm Besturing Weinig, PC-Nexus Weinig Unicontrol 10 CNC – spindels radiaal en axiaal CNC-gestuurd ----- Machine is in 2024 door firma Weinig in de fabriek gereviseerd. Hierbij is ook de besturing vernieuwd naar Siemens S 7 677 C, met een nieuw foliepaneel "Touch". Met de volgende bewerkingsaggregaten: Opdeelzaag ----- met lasergeleider, motorvermogen 3 kW, spildiameter 40 mm, spiltoerental 3.000 aanpassing axiaal via NC-as Itodpfx Adjxpi Dus Hjd aanpassing radiaal pneumatisch op 8 posities voor kantafronding van boven Aggregaat van onder voor kantafronding ----- aanpassing axiaal met opdeelzaag Tafel- en sleufspil ----- motorvermogen 15 kW spildiameter 50 mm spiltoerental 2.925 tpm gereedschapsomloop min. 380, max. 400 mm gereedschapopspanninglengte 640 mm aanpassing axiaal CNC-as aanpasweg axiaal 580 mm aanpassnelheid 100 mm/s 1e profielspil (meelopen en tegenlopen) ----- motorvermogen 11 kW spildiameter 50 mm spiltoerental 6.000 tpm gereedschapopspanninglengte 400 mm met tegenlager aanpassing axiaal en radiaal via CNC-as 2e profielspil ----- motorvermogen 11 kW spildiameter 50 mm spiltoerental 6.000 tpm gereedschapopspanninglengte 400 mm met tegenlager aanpassing axiaal en radiaal via CNC-as Profielfreesaggregaat horizontaal boven ----- motorvermogen 3 kW spildiameter 40 mm spiltoerental 9.000 tpm aanpassing pneumatisch op 8 posities axiaal en radiaal Profielfreesaggregaat verticaal rechts aan machine-einde ----- motorvermogen 3 kW spildiameter 40 mm spiltoerental 5.850 tpm aanpassing pneumatisch op 8 posities axiaal en radiaal Verder toebehoren ----- Lengteaanslag CNC-gestuurd, gemonteerd op het sleufblad tot lengtes van 3.500 mm, incl. gepositioneerde opdeelzaag geïntegreerd in de besturing. Studio-raamvoorziening, 60° naar beide zijden zwenkbaar Dubbelstukpakket met automatische separatie en overdracht Meelopen-inrichting met raamautomatiek voor omfalzen Omfalzwagen voor het omfalzen van kleine vleugelbreedtes Klimaatregeling in de schakelkast PC-besturing NEXUS Automatisch keersysteem Lamellentransporteur inclusief transportband voor terugtransport van de werkstukken naar de operator (Technische gegevens volgens fabrikant – zonder garantie).

Toestand: direct inzetbaar (gebruikt), Bouwjaar: 1993, Functionaliteit: volledig functioneel, WEINIG, type UNICONTROL 10/3, machinenr. 032-1136, gebouwd in 1993 Technische gegevens: Afkortzaag met revolver 4-weg klokschakeling, laseruitlijnlamp Slag, verticaal 125 mm Snelheid 2800 tpm. Spindel ø 40 mm Gereedschap ø 350 mm Klemlengte 40 mm Slag, horizontaal 160 mm Motor 4 kW Extractie ø 80 mm UNITEC sleufspindel 50 x 300 mm 3 gereedschappen Slag, verticaal 2x100 mm Snelheid 3500 tpm. Iedjwk U Rlspfx Ad Hjtd Spindel ø 50 mm Gereedschap ø 300-320 mm Klemlengte 300 mm Motor 11 kW Extractie ø 140 mm UNIVAR freesspindel 50 x 285 mm (contraspindel) 3 gereedschappen Slag, verticaal 2x95 mm Snelheid 6000 tpm. Spindel ø 50 mm Gereedschap ø 232 mm Klemlengte 285 mm Slag, horizontaal 80 mm Motor 11 kW Extractie ø 140 mm UNIVAR freesspindel 50 x 285 mm 3 gereedschappen Slag, verticaal 2x95 mm Snelheid 6000 tpm. Spindel ø 50 mm Gereedschap ø 232 mm Klemlengte 285 mm Slag, horizontaal 80 mm Motor 11 kW Extractie ø 140 mm Uitvoering: Werkbreedte min. 30 mm / Werkhoogte min. 30 mm Maximaal. werkhoogte (met slag) 100 mm / Max. werkhoogte (zonder slag) 120 mm Voeding 1,1 KW / traploos 6-12 m/min. Gereedschapsset LEITZ Dufix IV-68 EURO raam digitaal display voor studioramen mechanische lengtestop Schermbediening Dubbel onderdelenpakket Retourrollenbaan Machine technisch en visueel in goede staat NETTOPRIJS: EUR 7.400 + BTW) Levering: EXW Levertijd: op korte termijn in overleg Bezichtiging: in overleg Onder voorbehoud van fouten en eerdere verkoop.
