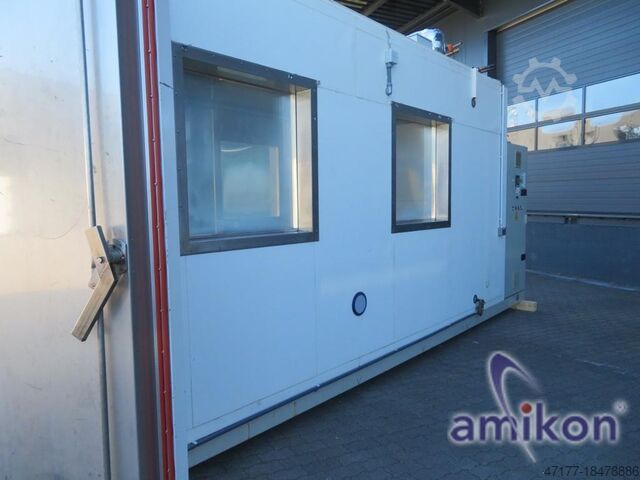

Inloopklimaatsimulatiecel

TIRA KB 127 TCZ 4022 S -2K -40 bis +140°C

TIRA

Type: TCZ 4022 S -2K
Omschrijving: Klimaatsimulatieruimte, luchtgekoeld
Systeemopbouw:
de installatie bestaat uit de volgende hoofdcomponenten:
- Betreedbare, geïsoleerde cel
- Luchtbehandelingsruimte
- Bevochtigingsinstallatie
- Machinekamer
- Schakelkast
Technische gegevens:
Vermogensbereik voor temperatuurtesten:
Temperatuurbereik: -40...+140°C
Temperatuurstabiliteit, in de toevoerlucht (tijd): ≤ ±0,5°C
zonder thermische testbelasting volgens (DIN 50011 T13) EN 60068
Temperatuurstabiliteit, in de toevoerlucht (lokaal): ≤ ±1,0°C
zonder thermische testbelasting volgens (DIN 50011) EN 60068
Opwarmsnelheid (volgens DIN 50011): ca. 2,0 K/min
zonder thermische testbelasting (volgens DIN 50011)
EN 60068) of zonder testmateriaal in het temperatuurbereik van -30°C...+85°C
Afkoelsnelheid (volgens DIN 50011): ca. 2,0 K/min
zonder thermische testbelasting (volgens DIN 50011)
EN 60068) of zonder testmateriaal in het temperatuurbereik van -30°C...+85°C
Vermogensbereik voor klimaattesten:
Temperatuurbereik: +10...+90°C
Vochtigheidsbereik: 10...ca. 95% r.v.
zonder thermische testbelasting
Dauwpuntstemperatuurbereik: +5...+89°C
zonder thermische testbelasting
Vochtstabiliteit (in de toevoerlucht, tijd): ≤ ±2,5% r.v.
gemeten in de toevoerlucht
Vermogensbereik voor klimaattesten met warmcompensatie:
Temperatuurbereik: +15...+80°C
Vochtigheid: 15...ca. 80% r.v.
zonder thermische testbelasting
met max. 16 kW warmcompensatie
Dauwpuntstemperatuurbereik: +10...+74°C
zonder thermische testbelasting
Afmetingen: testruimte (BxDxH) ca. 2260 x 4648 x 2260 mm
Afmetingen: buitenmaten (BxDxH) ca. 2660 x 6460 x 2800 mm
Vrije deuropening testruimtedoor (BxH) 2260 x 2260 mm
Klimaatelement KB 127 (BxDxH): 1700 x 800 x 1400 mm
Iedpfx Ahjvx S Hhe Eoia

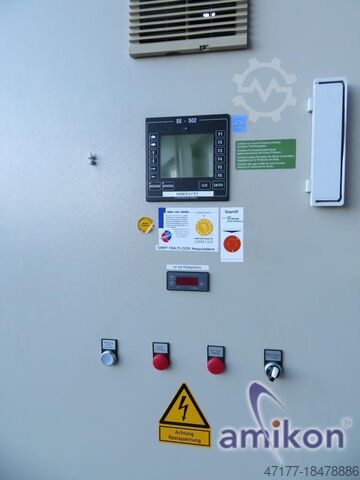

Schakelkast (BxDxH): 800 x 500 x 2000 mm
Uitvoering:
Luchtgeleiding: toevoer: geperforeerd plaatstaal aan de achterwand, plafondgebied
Afvoer: geperforeerd plaatstaal aan de achterwand, vloergebied
Conditionering:
Directe koeling door verdamping van koudemiddel in een lamellenwarmtewisselaar
Verwarming met elektrisch weerstandselement
Ontvochtiging:
Directe ontvochtiging door verdamping van koudemiddel in een warmtewisselaar
Binnenafwerking: roestvrij staal
Buitenafwerking: staalplaat, verzinkt, kunststof gecoat
Vloeruitvoering: roestvrij staal
Vloerbelasting: 15000 N/m²
Wielbelasting (opstelvlak ≥4cm²): 1500 N/wiel
Deur: dubbele vleugeldeur, roestvrij staal, buiten gelakt met kijkvenster (BxH) 1000 x 1000 mm
Testkamerverlichting: 4 spots van 500 W
Isolatie: dubbellaags, 80 mm PUR-schuim, 120 mm minerale wol
Koelmachine (1 stuks): Bitzer 6G-30.2Y
Koudemiddel: R449A
Koelmachine-olie: SEZ 32
Stoombevochtiger (1 stuks): EDB 40
Kleuren:
Cel: RAL9010, wit
Deur: RAL9010, wit
Machine-eenheid: RAL 7032, kiezelgrijs
Schakelkast: RAL 7032, kiezelgrijs
Gewichten:
Totaalinstallatie: ca. 4900 kg
Machine-uniteit KB 127: ca. 750 kg
Schakelkast: ca. 120 kg
Bevochtigingsinstallatie: ca. 64 kg
Aansluitingen:
Nominale spanning: 400 V +6%/-10% 3/PE/N 50Hz
Nominaal vermogen: 95 kW
Nominale stroom: 150 A
