Materialprüfstand Endkontrolle

Keyence TC23096 XG-H500M CA-DC21E XG-7701P

Materiaal proefbank / eindcontrole

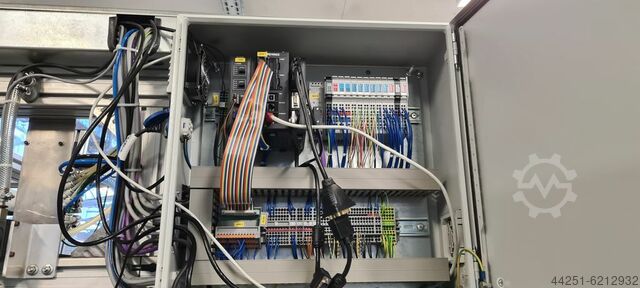

bestaande uit de volgende hoofdcomponenten

Keyence XG-H500M Digitale 5 miljoen pixel zwart-wit camera

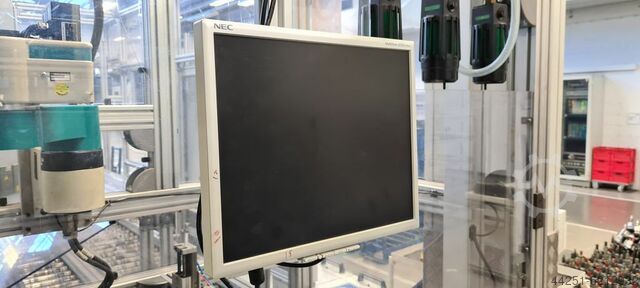

Keyence XG-7701P Multi-camera beeldverwerkingssysteem/controller
Keyence CA-DC21E Verlichtingscontroller

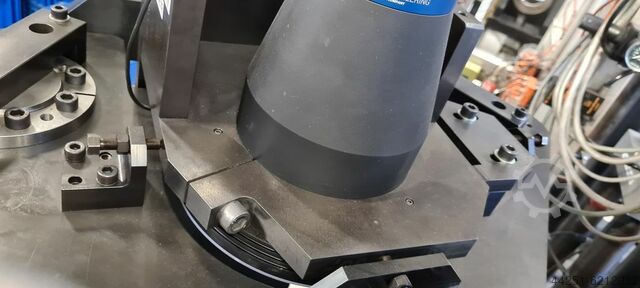

Opto Engineering TC23096 Bi-telecentrische lens

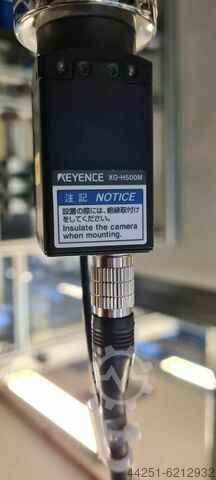

Keyence XG-H500M Digitale 5 miljoen pixel zwart-wit camera
CCD: 2/3-inch monochroom CCD, vierkantElement alle pixels 11x leessnelheid, 5.050.000 pixels
Scanmethode: Progressive (61,2 ms), interlace (40,3 ms)Interlace is een binningproces waarbij de oneven en even lijnen bij elkaar worden opgeteld.

Model CA-DC21E Verlichtingscontroller
Bledpfx Absg Sxmfspop
Type Verlichtingsregelaar Alleen voor XG/CV-5000/CV-X200/CV-X100-serie
Ingang: Geforceerde uitschakeling van de verlichting: Ingangsspanning max. 26,4 V, min. 2 mA
Uitgang

Licht controle methode
(1) Constante spanningsregelmethode (gelijkstroomverlichting)
(2) Pulsbreedtemodulatiemethode (emissiefrequentie: 100 kHz) [Instelling van de regeleenheid wijzigen].
Helderheidsniveaus
255 niveaus digitaal [verandering van instelling besturingseenheid] Aantal aansluitingen
Aantal aansluitingen 2 kanalen (beschikbaar voor LED-aansluiting en aansluiting op klemmenblok)
Spanning 12 VDC/24 VDC [instelling via DIP-schakelaars]
Vermogen Max. 40 W (30 W per kanaal)
Synchronisatie Synchronisatie via FLITS-uitgang/continue verlichting [wijziging van instelling van besturingseenheid]
Reactietijd
(1) Constante spanningsregeling: max. 10 ms voor 12 V-uitgang, max. 20 ms voor 24 V-uitgang
(2) Pulsbreedtemodulatiemethode: Max. 1 ms met 12-/24-V uitgang.
Weergave LED-display
Voedingsspanning 24 VDC ±10 %
Huidige consumptie
3,0 A (12 V uitgang bij maximale belasting),
6,5 A (24 V uitgang bij maximale belasting)*1



Keyence xg-7701p multi-camera beeldverwerkingssysteem/controller

TC23096 Bi-telecentrische lens voor 2/3" detectoren, vergroting 0,093 x, C-mount
Vergroting (×) 0,093
Beeldcirkel Ø (mm) 11,0
Max detector grootte 2/3"
Werkafstand (1) (mm) 278,6
wF/# (2) 8
Typische telecentriciteit (max) (3) (graden) < 0,06 (0,08)
Typische vervorming (max) (4) (%) < 0,04 (0,08)
Scherptediepte (5) (mm) 77
CTF 70 lp/mm (%) > 40

Beeldgebied van het object (6)
met 1/3″ detector (4,8 x 3,6 mm) (mm × mm) 51,61 x 38,71
met 1/2,5" detector (5,70 x 4,28 mm) (mm × mm) 61,29 x 46,02
met 1/2″ detector (6,4 x 4,8 mm) (mm × mm) 68,82 x 51,61
met 1/1,8″ detector (7,13 x 5,33 mm) (mm × mm) 76,67 x 57,31
met 2/3″ - 5 MP detector (8,50 x 7,09 mm) (mm × mm) 91,40 x 76,24
Afmetingen
Berg C
Fase aanpassing (7)
Lengte (8) (mm) 336,6
Diameter (mm) 143
Gewicht (g) 2500


Volledige fabriekssluiting,
grote selectie van opslag platforms, palletrekken, legbord rekken, paternosters.
Industriële machines van hoge kwaliteit, draaibanken, slijpmachines, handmachines.

Meer artikelen - nieuw en gebruikt - vindt u in onze shop!
Internationale verzendkosten op aanvraag!
