48V riem starter generator testbank

Kübrich Komponentenprüfstand

Kübrich
Lhsdpfx Aneumv Emoljh

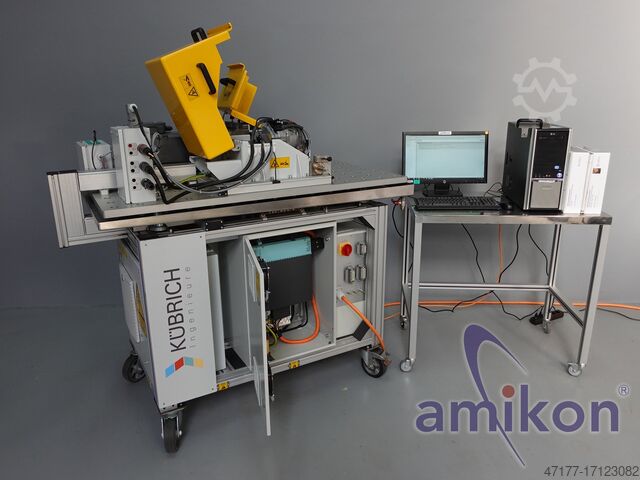

Kübrich testsystemen 48V riemstartergenerator - componententestbank

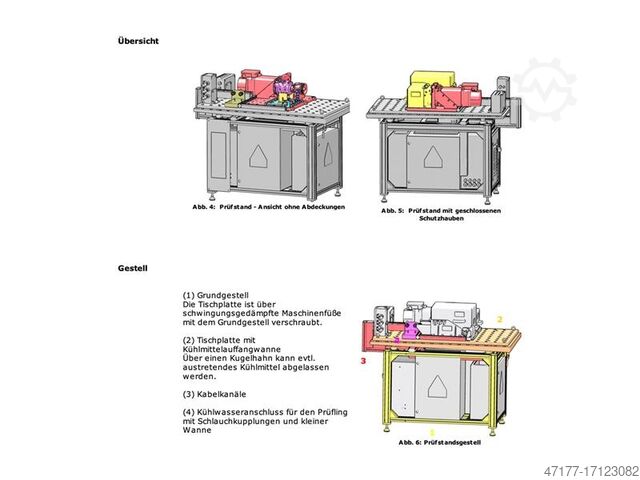

Details van de testbank: (zie Fig. 13)
Frame met

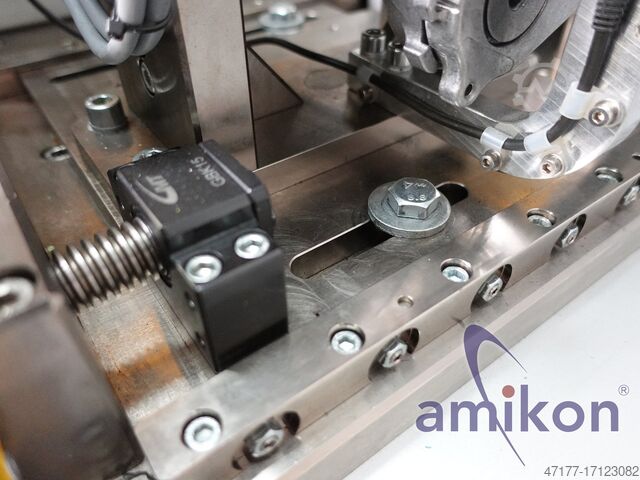

(1) Bevestigingsvoorziening voor een riemenstartergenerator
(2) Belastingsmachine
(3) Riem
(4) MP1: Schakelkast
(5) MP3: Schakelkast voor het besturingssysteem, overdrachtsplaat met hoofdschakelaar, I/O
(6) MP2: Schakelkast met Simotion
(7) MP4: Schakelkast met DC-DC-omvormer
(8) H3: Meettechniekkast
(9) H4: Overdrachtkast
Beoogd gebruik:
De testbank wordt gebruikt om tests uit te voeren op riemenstarters tijdens de ontwikkeling.
Technische gegevens:
Gegevens elektrische aansluiting
Voeding: 400 V / 32 A
Batterijsimulatie: 0 - 60 V
Stroomsterkte: 0 - 250 A (continu)
Stroomsterkte: 330 A (kortstondig, minder dan 1 s)
Stuurspanning 24 V
Mechanische prestatiegegevens volgens het gegevensblad van de laadmachine
Er moet een overbrengingsverhouding van 1:2 met de as van het testobject in acht worden genomen.
Snelheden:
Lastmachine:
Instelmodus: 0 - 50 tpm
Automatische modus: 0 - 10 000 tpm
Motor voor testobject:
Instelmodus: 0 - 100 1/min
Automatische modus: 0 - 20 000 1/min
Afmetingen en gewicht
Breedte: 850 mm Hoogte: 1386 mm Lengte: 1687 mm
Gewicht: ongeveer 1,2 ton
Conditie: gebruikt
Leveringsomvang: (zie foto)
(Wijzigingen en fouten in de technische gegevens, specificaties zijn voorbehouden!)
Verdere vragen beantwoorden we graag telefonisch.
