Automatische scheurdetectie met wervelstroom

ibg NDT Technology Ring Tester Small

De ibg Ring Tester Small is ontworpen voor automatische scheurdetectie in de binnen- en buitenringen van lagers met de eddyvisor C. Zowel de loopbanen als de buiten- en binnendiameters kunnen per één of twee sondes via een lijnen-scan worden getest. Na de test worden onderdelen gesorteerd in OK of NOK. Het testsysteem is gemonteerd op een robuust metalen frame, ideaal voor productieomgevingen, en biedt plaats aan de staalplaten kasten voor de instrumenten en PLC (incl. Siemens SPS).

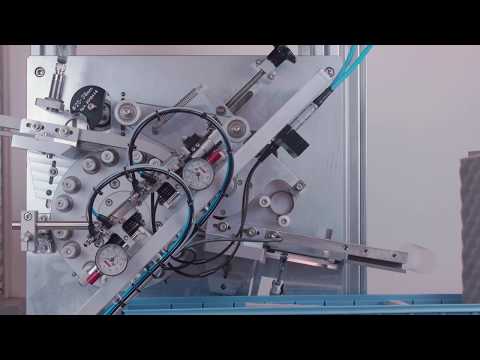

Het inspectiesysteem gebruikt één of twee sondes voor lijnen-scan controle van loopbanen en binnen-/buitendiameters. Schone, rechtopstaande delen worden gescheiden en toegevoerd naar een transportwiel, waar ze worden versneld en geroteerd door riemen. Bij het teststation zorgen instelbare rollen voor laterale fixatie terwijl de sondes het oppervlak scannen op defecten, waarna onderdelen in OK en NOK worden gesorteerd. De ringen moeten vrij zijn van deeltjes en druppelend vocht. De systeemopstelling gebeurt volgens het ibg-only-good-part-principe. NOK-referenties worden alleen gebruikt om de detectieprestaties in testsessies te verifiëren. Invoertrekte op 1350 mm, uitvoerpunt op 1150 mm.
